O painel CA extraível revestido de metal interno KYN61-40.5 foi projetado para Sistemas de distribuição de energia CA trifásica de 40,5kV, 50/60Hz. Adotando a ABB design de contorno padronizado e conceitos de interface homem-máquina, este O painel de distribuição de alta tensão combina a comprovada estrutura do compartimento KYN61 com Aparência industrial estilo ABB e recursos avançados de segurança operacional.
Projetado para aplicações confiáveis de distribuição de energia de média tensão, o O painel KYN61-40.5 oferece excelente resistência mecânica, elétrica desempenho e conveniência de manutenção para subestações, usinas de energia e sistemas de energia industriais.
O corpo do gabinete do painel KYN61-40.5 é fabricado com materiais de alta qualidade placas de aço revestidas de alumínio-zinco processadas por tecnologia de dobra CNC. O estrutura adota um método de montagem aparafusada de alta resistência sem soldagem, garantindo excelente rigidez do gabinete, precisão dimensional e estabilidade mecânica a longo prazo.
As dimensões padrão do gabinete são:
O gabinete é dividido por divisórias metálicas aterradas em quatro compartimentos:
Cada compartimento possui um canal independente de alívio de pressão para efetivamente liberar a pressão do arco interno e melhorar a segurança operacional.

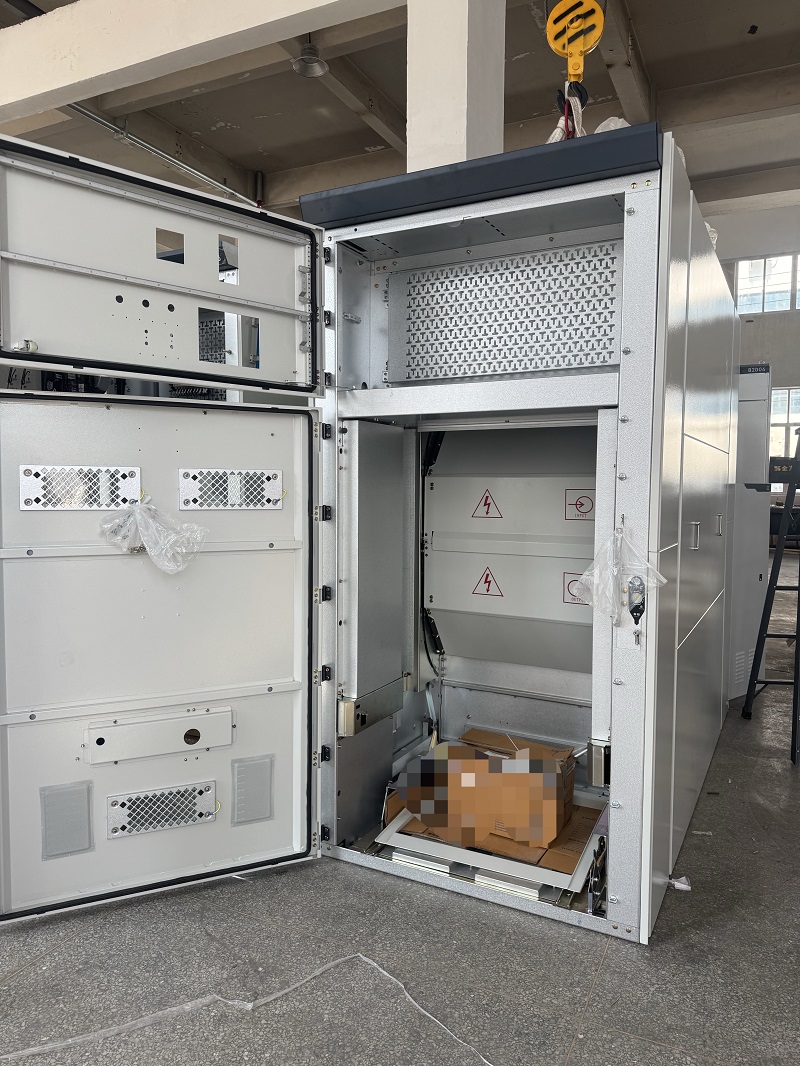

O painel frontal do painel KYN61-40.5 adota um design de operação integrado. A janela de visualização do instrumento, alavanca de operação mecânica, posição do carrinho de mão indicador, mecanismo de travamento e etiquetas de advertência estão dispostos de forma clara e layout organizado, permitindo que os operadores identifiquem rapidamente o status do equipamento.
Grades de ventilação otimizadas proporcionam dissipação de calor eficiente, mantendo uma aparência de gabinete limpa e uniforme. A classificação de proteção do gabinete atinge IP4X, e o nível de proteção é IP2X quando a porta do compartimento do disjuntor está aberto.

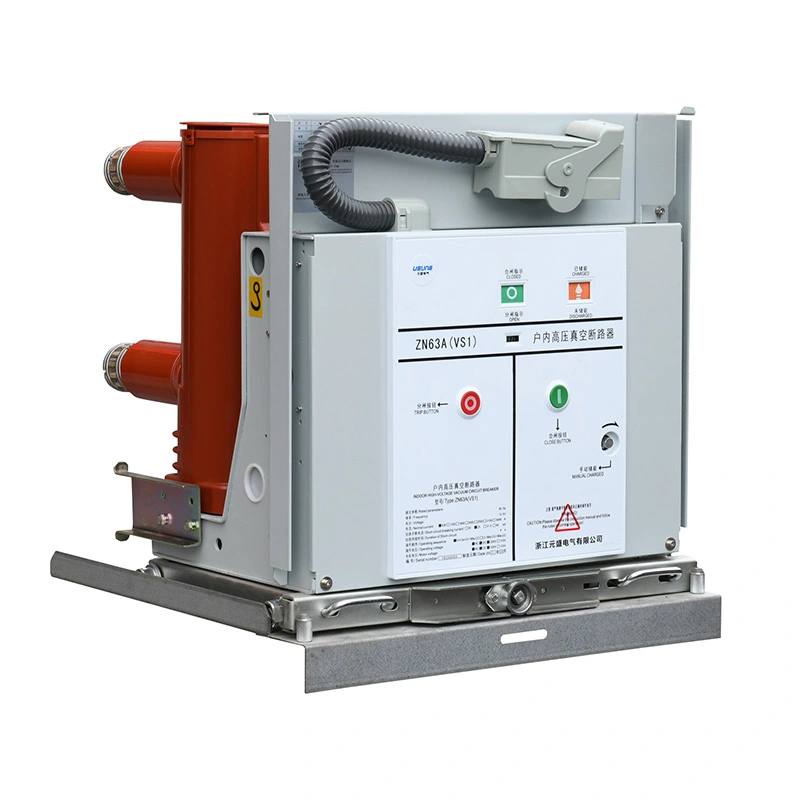

O painel KYN61-40.5 é totalmente compatível com ABB HD4 e VD4-40.5 disjuntores extraíveis a vácuo, bem como relés de proteção da série ABB REF. Isto o torna uma solução ideal para projetos que exigem painéis de distribuição compatíveis com ABB configurações.
O carrinho de mão extraível adota um mecanismo de propulsão de parafuso montado no chão, proporcionando operação suave e excelente intercambialidade para circuito de vácuo ABB disjuntores. O sistema completo de intertravamento de cinco prevenção integra mecânica e funções de proteção de segurança elétrica de acordo com os conceitos de lógica de segurança da ABB.
O design, folga de isolamento, estrutura mecânica e desempenho elétrico do painel KYN61-40.5 atende aos padrões internacionais, incluindo:
O painel atende aos requisitos do projeto, incluindo testes de aumento de temperatura, testes de resistência a curto-circuito e testes de classificação de arco interno, tornando-o adequado para aplicações exigentes de distribuição de energia de alta tensão.
O painel adota aparência de gabinete estilo ABB e operação padronizada design de interface, proporcionando uma aparência industrial profissional e conveniente experiência de operação.
A estrutura de montagem modular aparafusada melhora a rigidez do gabinete, simplifica instalação e permite manutenção mais fácil e expansão futura.
Divisórias metálicas aterradas criam compartimentos funcionais separados, melhorando segurança do operador e fornecendo proteção eficaz para alívio da pressão do arco interno.
O quadro é especialmente projetado para combinar com os disjuntores a vácuo ABB de 40,5 kV e dispositivos de proteção, proporcionando excelente intercambialidade e sistema integração.
Com proteção de gabinete IP4X e design de segurança avançado, o KYN61-40.5 O painel é adequado para subestações, instalações de geração de energia, indústrias usinas e outros projetos de distribuição de média tensão.
O painel KYN61-40.5 é amplamente utilizado em:
Com design compatível com ABB, construção mecânica robusta, segurança avançada proteção e conformidade com os padrões IEC, o painel KYN61-40.5 fornece uma solução confiável para requisitos de distribuição de energia de média tensão. Ele entrega longa vida útil, manutenção conveniente e operação estável para energia crítica aplicações em todo o mundo.
