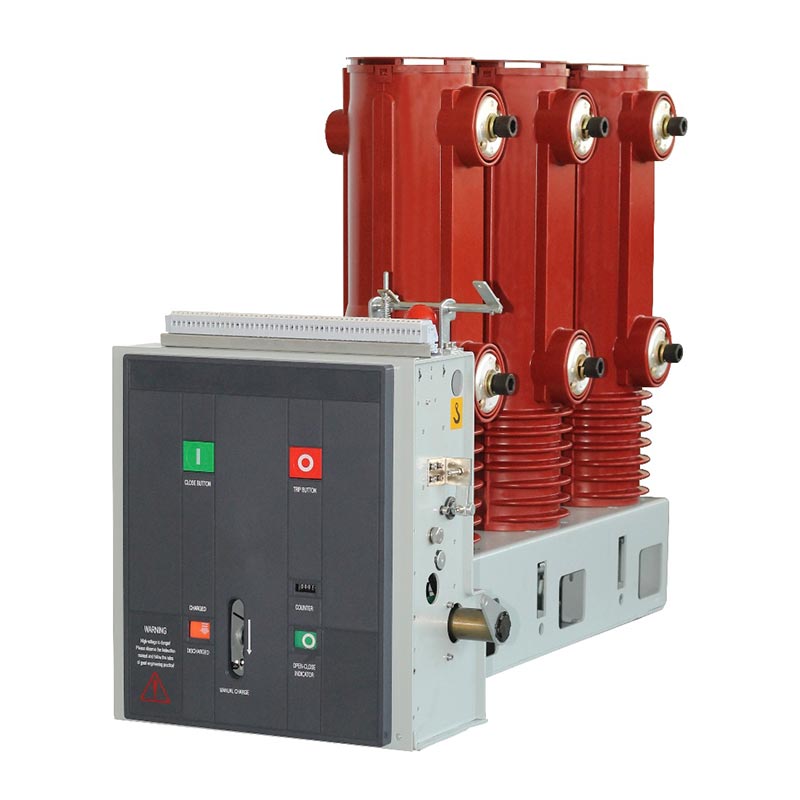

O disjuntor a vácuo Vcb interno Usune 33kv é um produto de nova geração projetado com base em painéis avançados Conceitos de P&D e as reais necessidades do mercado global de distribuição de energia. É adequado para CA trifásica Sistemas de distribuição de energia interna de 50 Hz com tensão nominal de 40,5 kV (nível operacional de 33 kV), realizando tarefas centrais funções como comutação de carga normal, interrupção de corrente de falha, proteção contra sobrecarga do sistema e equipamento isolamento de segurança.
O produto abandona estruturas complexas e redundantes, adotando uma estrutura integrada e layout modular, otimizado para instalação fixa de montagem lateral em quadros de alta tensão. Oferece vantagens significativas no espaço do gabinete adaptação, estabilidade estrutural geral e posterior operação e manutenção. Comparado ao interior convencional disjuntores a vácuo, é mais adaptável a condições operacionais frequentes, tem uma vida mecânica mais longa e consistência de operação mais estável, atendendo plenamente aos requisitos de operação contínua e confiável de áreas críticas links de alimentação.
Desenvolvido especificamente para atender aos pontos problemáticos de aplicações práticas em painéis internos de 33kV/40,5kV, ele adota lógica de design de switch profissional. Suas características de saída mecânica são perfeitamente compatíveis com o requisitos operacionais do interruptor a vácuo. Todas as configurações estruturais e de desempenho são projetadas para instalações fixas internas, operações frequentes, subestações e cenários de distribuição de energia industrial. O a tecnologia é madura e altamente prática para aplicações de engenharia.
O disjuntor a vácuo Vcb interno de 33kV usa um mecanismo operacional de mola modular maduro. Sua transmissão a estrutura é simples e confiável, sem links de transmissão complexos ou facilmente danificados. Verificado em numerosos distribuição de energia industrial, atualizações de subestações e projetos de fornecimento de energia para mineração, demonstra excelente desempenho em precisão de fechamento e abertura, vida útil mecânica e recursos anti-interferência.
A bobina operacional, o motor de armazenamento de energia e a lógica operacional são todos projetados de acordo com os parâmetros nominais. O a faixa de adaptação de tensão é clara e a lógica de ligação da chave auxiliar é confiável. O fechamento do produto, as operações de abertura e armazenamento de energia são padronizadas, com dimensões, interfaces e fiação completas configurações. Ele pode ser combinado diretamente com painéis internos padrão de 33kV, oferecendo forte compatibilidade e alta substituibilidade.
Equipado com modos duplos de armazenamento de energia elétrico/manual, o indicador de status e a chave auxiliar são sincronizados. Um projeto de absorção de amortecedor hidráulico é usado nos estágios posteriores do disparo, reduzindo efetivamente o desgaste por impacto e melhorando a segurança operacional. Fornece feedback claro sobre o armazenamento de energia e o estado de abertura/fechamento, evitando o risco de operação incorreta e garantindo de forma abrangente a segurança da operação e manutenção no local.
O núcleo do disjuntor a vácuo Vcb interno Usune ZN85C-40.5 33kV usa uma operação de mola modular dedicada mecanismo, que é instalado inteiramente dentro da estrutura do equipamento e é um componente central indispensável do estrutura geral do disjuntor. Este mecanismo foi projetado especificamente para montagem lateral fixa interna de 40,5 kV modelos, com uma estrutura de transmissão altamente simplificada e uma distribuição de forças mais racional.
Seu destaque estrutural mais significativo é a perfeita adaptação à disposição vertical do disjuntor, permitindo uma montagem altamente integrada com o circuito principal e o sistema de pólos. A curva de força de saída do mecanismo atende perfeitamente aos requisitos operacionais do interruptor a vácuo, evitando problemas como incompatibilidades operacionais velocidades, pressão de contato instável e curta vida útil mecânica causada por mecanismos convencionais. É particularmente adequado para as características mecânicas e condições de operação do circuito de vácuo interno de 40,5 kV disjuntores.
A potência de fechamento do disjuntor é inteiramente fornecida pelo armazenamento de energia da mola de fechamento, suportando tanto acionamento por motor elétrico e modos de operação manual. Mesmo durante cortes de energia ou manutenção, garante normal armazenamento de energia e fechamento de backup.
No modo de armazenamento de energia elétrica, o motor de armazenamento de energia fixado na placa lateral do mecanismo aciona a engrenagem sistema de transmissão. No modo de armazenamento manual de energia, o operador puxa uma alavanca de armazenamento de energia dedicada, girando o eixo da engrenagem e o conjunto da engrenagem. Através da embreagem de avanço, o eixo de armazenamento de energia gira de forma síncrona, esticando a mola de fechamento para completar o armazenamento de energia.
Ao atingir o armazenamento total de energia, a lingueta de armazenamento de energia trava com segurança o rolo do came e a embreagem de avanço desengata automaticamente. Simultaneamente, a placa de conexão faz com que o indicador de armazenamento de energia vire, exibindo o indicador "energia armazenada" e a chave auxiliar comuta para cortar a energia do motor. Neste ponto, o disjuntor entra no estado pronto para fechamento, com um status claro e confiável.
O fechamento pode ser feito pressionando manualmente o botão de fechamento ou controlando remotamente o eletroímã de fechamento. Ao ser acionado, o mecanismo de armazenamento de energia libera a trava da lingueta e a mola de fechamento pré-armazenada rapidamente se contrai, fazendo com que o came, o eixo de armazenamento de energia e a embreagem de avanço se movam de forma síncrona.
O came aciona ainda mais o mecanismo de ligação, empurrando a haste de tração isolada e movendo o contato em direção ao fechamento posição, comprimindo a mola do disco de contato e estabelecendo a pressão de contato estável necessária para condução atual. Após o fechamento, a lingueta de fechamento trava o rolete do mecanismo, mantendo a posição fechada; o o indicador de armazenamento de energia e a chave auxiliar são redefinidos automaticamente, conectando o circuito do motor. Com um externo fonte de alimentação, ele entra imediatamente no estado de armazenamento de reenergia, o indicador de fechamento/abertura muda para o estado "fechado" e os interruptores principais e auxiliares completam a comutação síncrona.
O disparo pode ser acionado de três maneiras: manualmente através do botão de disparo, através de um disparador elétrico externo ou através de um unidade de disparo de sobrecorrente. Ao acionar, as travas de fechamento são destravadas, liberando o estado de travamento entre as mecanismo e os rolos.
Sob a ação combinada da mola de contato e da mola de disparo, os contatos móveis e estacionários dentro a câmara do interruptor a vácuo do pólo fixo se separa de forma rápida e confiável, alcançando corrente de falha ou carga interrupção atual. Nas fases posteriores da acção de disparo, o amortecedor hidráulico incorporado absorve resíduos energia de impacto, limitando a posição final de disparo, reduzindo o ruído de impacto mecânico e o desgaste e estendendo o vida mecânica geral do equipamento.
Método de instalação e dimensões

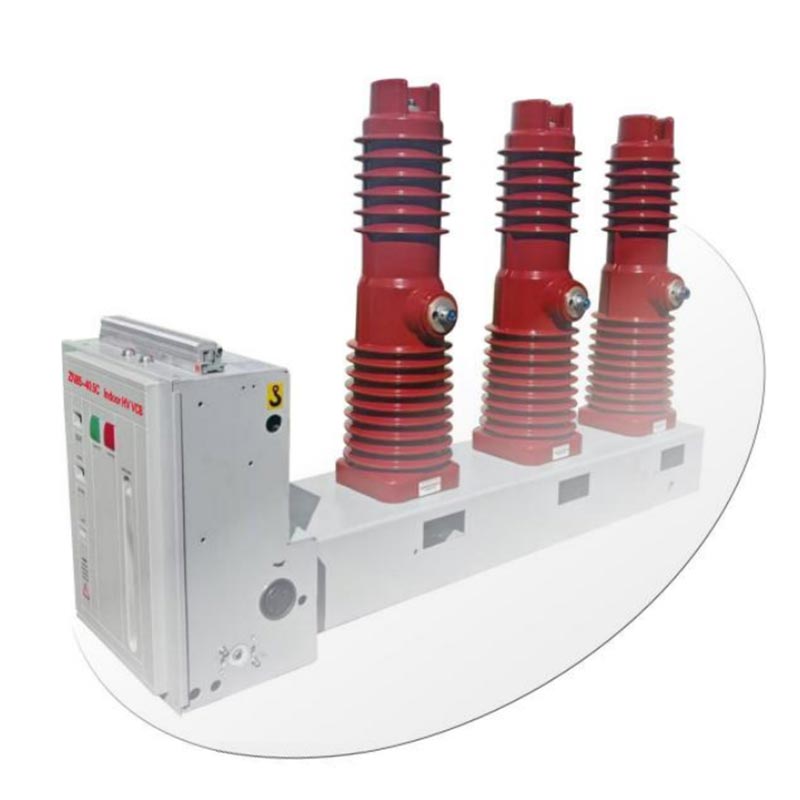

O Usune ZN85C-40.5 adota uma estrutura de instalação fixa montada na lateral, projetada especificamente para ambientes internos padrão aparelhagem de alta tensão. Possui alta compatibilidade de gabinete, montagem conveniente, comissionamento e subsequente manutenção e oferece suporte a três métodos convencionais de instalação de fiação:
- Tipo de cabo de saída do lado direito
- Tipo de cabo de entrada superior
- Tipo de instalação embutida
As dimensões gerais aderem estritamente às especificações gerais de correspondência da unidade (consulte a Figura 1 para detalhes espaçamento dos furos de montagem, comprimento total, largura, altura e dimensões de conexão do barramento), permitindo padronização substituição e correspondência unificada de gabinete, reduzindo os custos de projeto, modificação e instalação do cliente.
R: Sim. A tensão nominal de projeto do produto é de 40,5kV, atendendo totalmente aos requisitos convencionais de operação interna de sistemas de energia de 33kV. Possui isolamento suficiente e margens de capacidade de ruptura e pode ser transportado de forma segura e estável aplicado a projetos de painéis internos de 33kV em empresas industriais e de mineração, usinas de energia e pequenas e médias empresas. subestações de médio porte.
R: Este disjuntor a vácuo Vcb interno de 33kV está equipado com uma alça de armazenamento de energia manual dedicada. Quando o a fonte de alimentação externa for interrompida ou o motor falhar, o operador pode concluir manualmente o fechamento e a energia operação de armazenamento através da alça de armazenamento de energia, conseguindo uma operação de fechamento normal e melhorando significativamente a capacidade de operação emergencial do equipamento sob condições de falta de energia e manutenção.
R: Este modelo fixo montado lateralmente possui maior rigidez estrutural e menos espaço de instalação radial, tornando-o mais fácil de combinar com painéis compactos. Também oferece maior estabilidade sob operação e vibração frequentes condições. A instalação, fixação e posterior manutenção são mais simples, tornando-o mais adequado para aplicações industriais. usuários, projetos de modernização e cenários de substituição não totalmente do tipo gaveta com altos requisitos para fixas e operação confiável.
