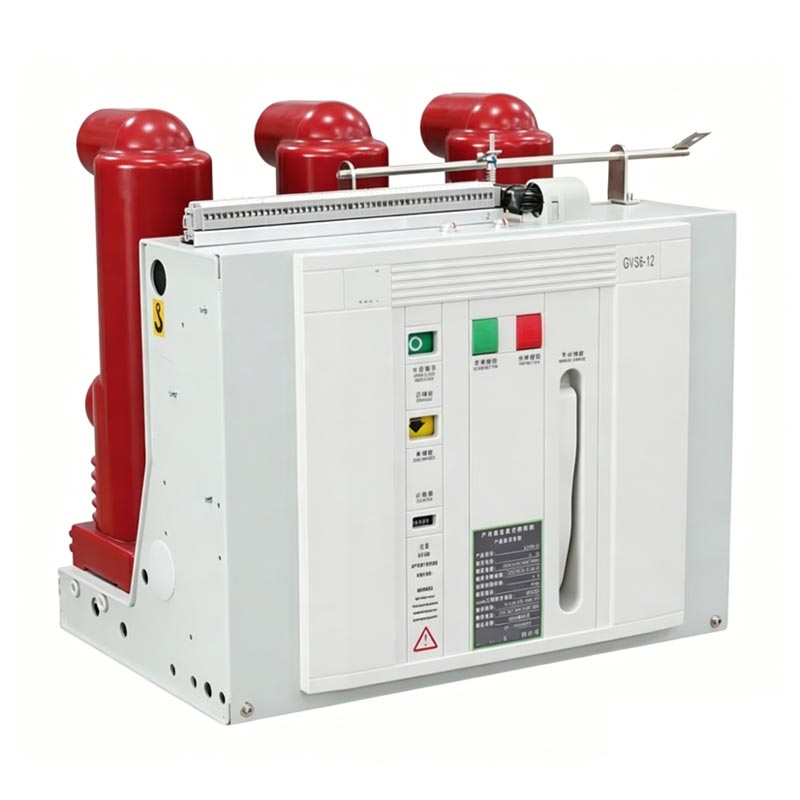

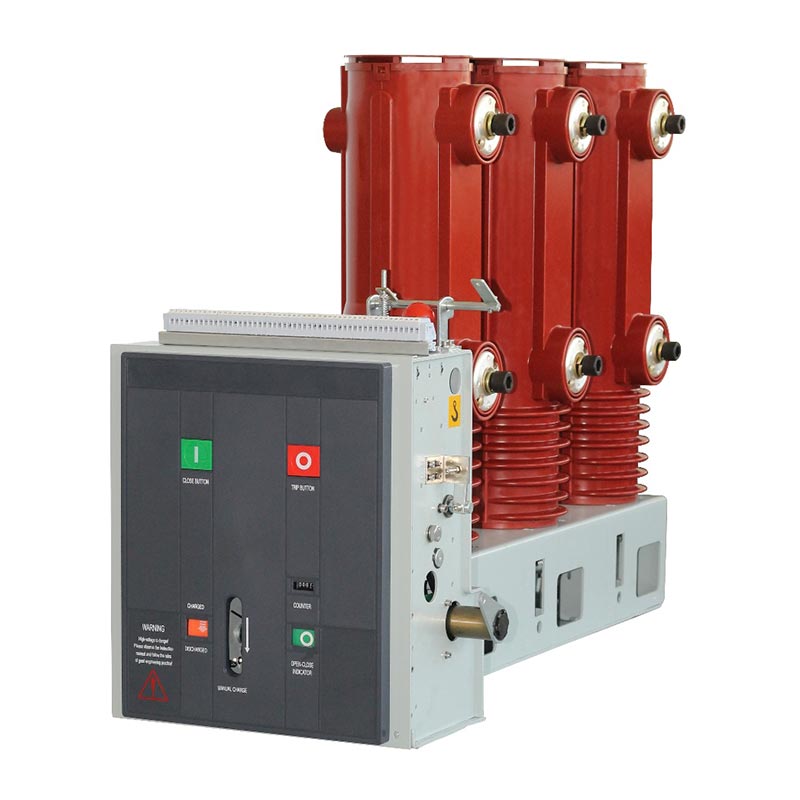

12 interruptor interno do vácuo de 11kv Vcb

Os disjuntores a vácuo Vcb internos da série 12 11kv Usune VS-12 (VEP-12) são de alta tensão internos de alto desempenho painel que integra funções de controle e proteção, usado principalmente em energia interna de média tensão de 12/11kV sistemas de distribuição. Como fabricante especializado em pesquisa, desenvolvimento e produção de alta tensão equipamentos elétricos, a Usune possui uma fábrica padronizada na China, integrando P&D, produção, testes e serviço pós-venda para garantir que cada produto atenda aos padrões da indústria nacional e internacional. O produto oferece opções de instalação fixa e tipo gaveta, permitindo integração flexível com vários painéis para atender às necessidades de instalação de diferentes cenários, como oficinas industriais, salas de distribuição de energia e edifícios comerciais.

A principal vantagem do disjuntor a vácuo Vcb interno de 12 11kv reside na adoção de tecnologia de terceira geração tecnologia de isolamento encapsulado em sólido, um avanço significativo na evolução do disjuntor a vácuo tecnologia de isolamento. Do isolamento de ar de primeira geração e do isolamento composto de segunda geração até os atuais isolamento encapsulado sólido de terceira geração, a Usune otimizou continuamente a estrutura de isolamento, resolvendo os pontos fracos dos produtos tradicionais serem suscetíveis a influências ambientais e terem pouca estabilidade, impulsionando assim a atualização tecnológica dos disjuntores a vácuo na indústria.

Evolução da Tecnologia de Isolamento

O isolamento dos pólos dos disjuntores a vácuo passou por três gerações de atualizações tecnológicas. A Usuna A série VS-12 (VEP-12) adota a mais avançada tecnologia de isolamento encapsulado em sólido de terceira geração, alcançando um salto qualitativo:

1. Isolamento de ar de primeira geração

As partes energizadas ficam completamente expostas ao ar. O nível de isolamento é muito afetado por fatores ambientais como como umidade, poeira, impactos de transporte e pequenos animais, resultando em baixa estabilidade e alta taxa de falhas.

2. Isolamento composto de segunda geração

A câmara de extinção de arco é protegida por uma bucha de resina epóxi, mas as partes vivas de alta tensão não são completamente vedados e ainda são afetados por fatores externos como poeira, umidade e insetos, não conseguindo resolver fundamentalmente o problema da adaptabilidade ambiental.

3. Isolamento encapsulado sólido de terceira geração (usado na série Usune VS-12)

Através da tecnologia APG, a câmara de extinção de arco e os terminais de saída superior e inferior são encapsulados com resina epóxi. Isto não só reduz o volume da câmara de extinção de arco, mas também isola completamente o equipamento da influência do ambiente externo (poeira, umidade, etc.), melhorando significativamente o clima resistência e estabilidade operacional. A resina epóxi também serve como isolante primário e suporte mecânico, com campo elétrico superior e distribuição de tensão em comparação com várias divisórias de isolamento de formato irregular estruturas, garantindo a operação estável a longo prazo do equipamento.

Principais vantagens do produto

1. Excelente desempenho de isolamento

Utilizando tecnologia de isolamento encapsulado em sólido de terceira geração, não é afetado pelo ambiente externo, tem alta confiabilidade de isolamento e evita efetivamente falhas de isolamento causadas por fatores ambientais.

2. Desempenho eletromecânico superior

Longa vida mecânica (até 20.000 ciclos, 10.000 ciclos para classificação 50KA), alta corrente nominal de interrupção de curto-circuito (20-40KA), velocidade rápida de abertura e fechamento, permitindo rápido isolamento de falhas e protegendo a operação segura do sistema de energia.

3. Estrutura compacta e instalação flexível

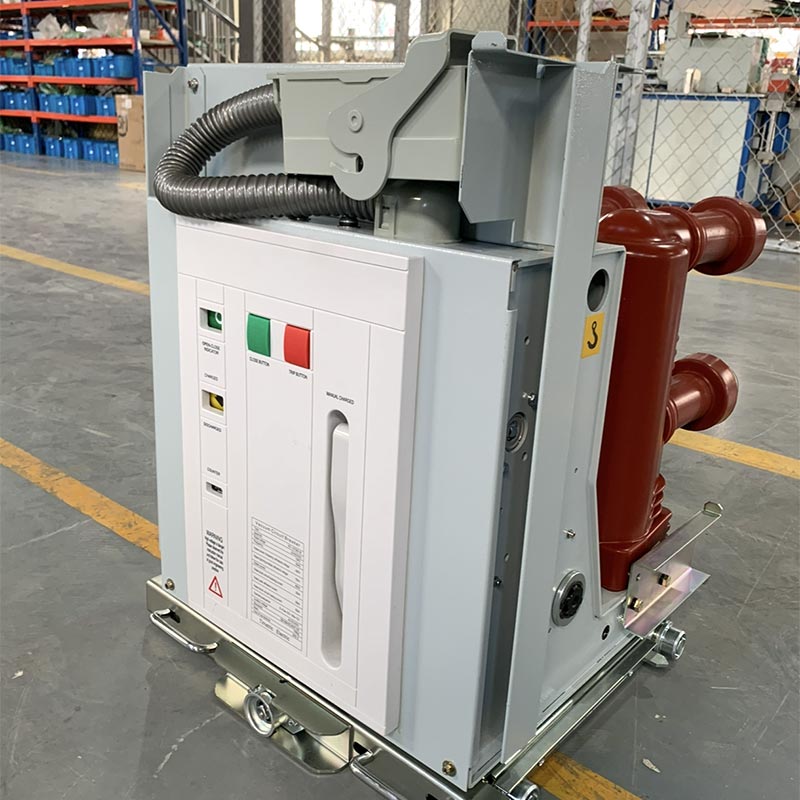

A tecnologia de encapsulamento sólido reduz o tamanho do produto; estão disponíveis opções fixas e tipo gaveta, permitindo integração flexível com vários comutadores e adaptabilidade a espaços de instalação limitados em distribuição interna quartos.

4. Baixos custos de manutenção

A estrutura de encapsulamento sólido evita a corrosão externa das peças energizadas, reduzindo a frequência de manutenção e alcançando uma operação primária livre de manutenção, economizando significativamente os custos de manutenção subsequentes dos usuários.

5. Rigoroso controle de qualidade

Como fabricante profissional, a Usune estabeleceu um sistema abrangente de inspeção de qualidade em seu país chinês fábrica. Cada produto passa por rigorosos testes de desempenho antes de sair da fábrica para garantir que os parâmetros atender aos padrões e a qualidade é confiável.

Principais parâmetros técnicos

O disjuntor a vácuo Vcb interno Usune VS-12 (VEP-12) série 12 11kv possui excelentes parâmetros técnicos, atendendo plenamente aos requisitos dos sistemas de distribuição de energia de média tensão 12/11kV. As principais especificações são mostradas em a tabela abaixo (os parâmetros se aplicam a câmaras de extinção de arco produzidas internamente):

Caso prático de aplicação

Para verificar a confiabilidade e aplicabilidade do circuito de vácuo Vcb interno Usune VS-12 (VEP-12) série 12 11kv Disjuntor, este produto foi aplicado com sucesso em um projeto de reforma de distribuição de energia em uma grande indústria química parque industrial no leste da China (um importante projeto de modernização industrial local). O parque tem condições operacionais complexas, alta umidade, altos níveis de poeira e mudanças frequentes na carga de energia. Disjuntores existentes frequentemente sofreu falhas de isolamento devido a fatores ambientais, afetando a produção normal no parque.

Após investigação e comparação aprofundada, o parque selecionou a Usune como seu fornecedor designado, adotando 36 Usune VCBs internos fixos da série VS-12 (VEP-12), todos fabricados pela Usune em sua fábrica na China. Este produto utiliza tecnologia de isolamento encapsulado em sólido de terceira geração, resistindo eficazmente aos efeitos da alta umidade e poeira no parque industrial. Sua corrente nominal de interrupção de curto-circuito de 31,5kA atende totalmente à proteção de energia necessidades de equipamentos de alta potência no parque.

Desde o seu comissionamento oficial em outubro de 2024, 36 unidades VCB operaram de forma estável por mais de seis meses sem qualquer falhas de isolamento ou operacionais, atingindo uma taxa média de falhas de 0. Isto reduz significativamente o custos de operação e manutenção do sistema de energia, garantindo a operação contínua e estável dos equipamentos de produção. O projeto foi altamente reconhecido pela administração do parque e Usune tornou-se um equipamento de energia de longo prazo fornecedor do parque.

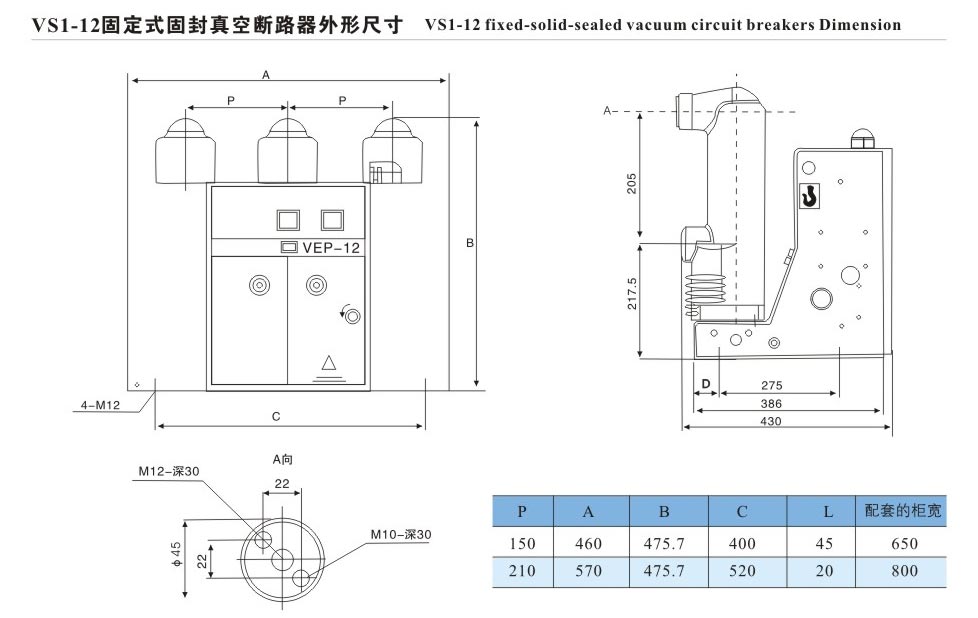

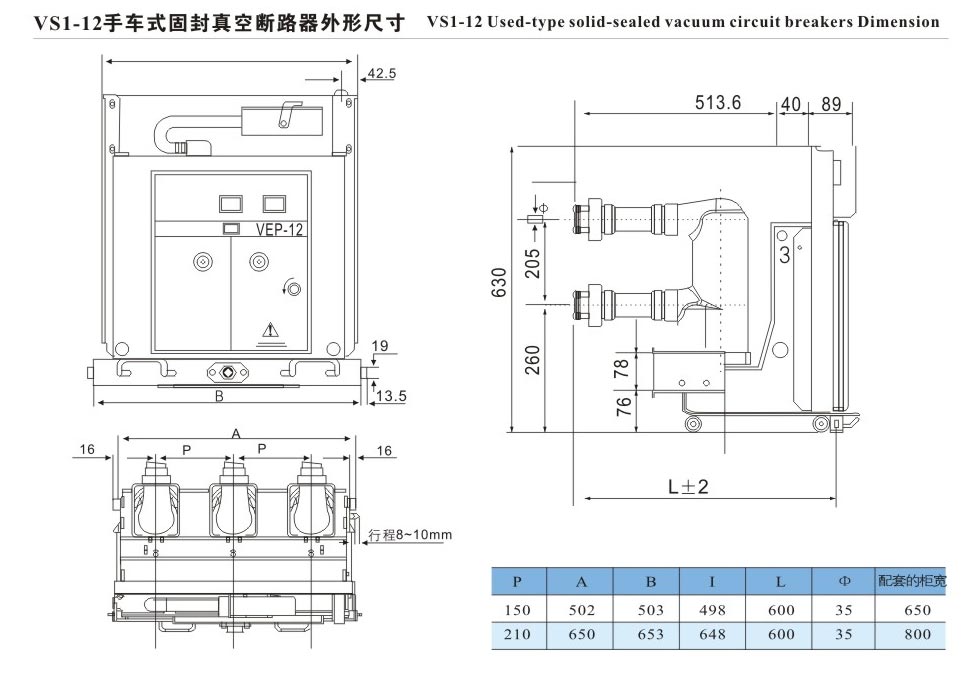

Dimensões Externas

Referência do Projeto

Projeto de lançamento de foguete Cas-space

Relatório de teste

Perguntas frequentes

Q1: Qual é a vida útil do disjuntor a vácuo Vcb interno Usune VS-12 (VEP-12) série 12 11kV e o que é necessária manutenção durante seu uso?

A1: A vida mecânica do produto é de até 20.000 ciclos (10.000 ciclos para classe 50kA), e a corrente nominal o ciclo de interrupção é de 20.000 ciclos (10.000 ciclos para classe de 50kA). Graças à adoção de terceira geração tecnologia de isolamento de vedação sólida, o lado primário do produto não necessita de manutenção. No uso diário, apenas periodicamente inspeções do circuito secundário e mecanismos operacionais (como o motor de armazenamento de energia e operação tensão), a limpeza da superfície do equipamento e a prevenção do acúmulo de poeira são necessárias para estender efetivamente a vida útil do equipamento.

Q2: O VCB da série Usune VS-12 (VEP-12) pode ser usado em ambientes internos agressivos (como alta umidade e poeira)?

A2: Sim. O produto utiliza tecnologia de isolamento de vedação sólida de terceira geração, encapsulando o sistema de extinção de arco câmara e terminais de saída superior e inferior com resina epóxi pelo processo APG. Isto isola completamente o componentes energizados de alta tensão do ambiente externo, evitando que sejam afetados por poeira, umidade, insetos, etc. Apresenta excelente resistência às intempéries e adaptabilidade ambiental, tornando-o perfeitamente adequado para ambientes internos agressivos, como oficinas industriais empoeiradas e com alta umidade, fábricas de produtos químicos e minas. Real casos de aplicação no Parque Industrial Químico do Leste da China também confirmam isso.
