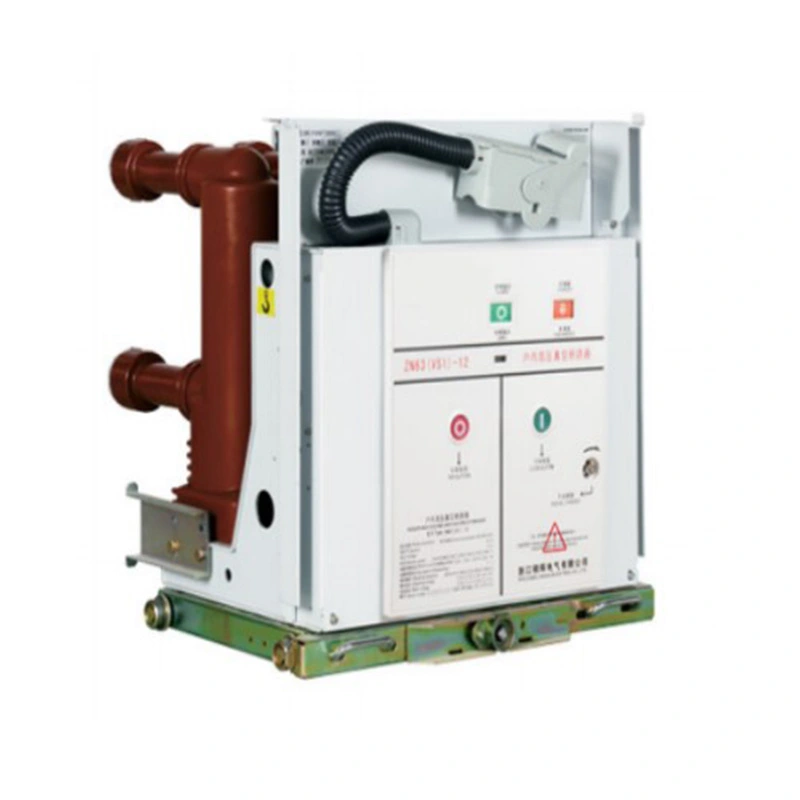

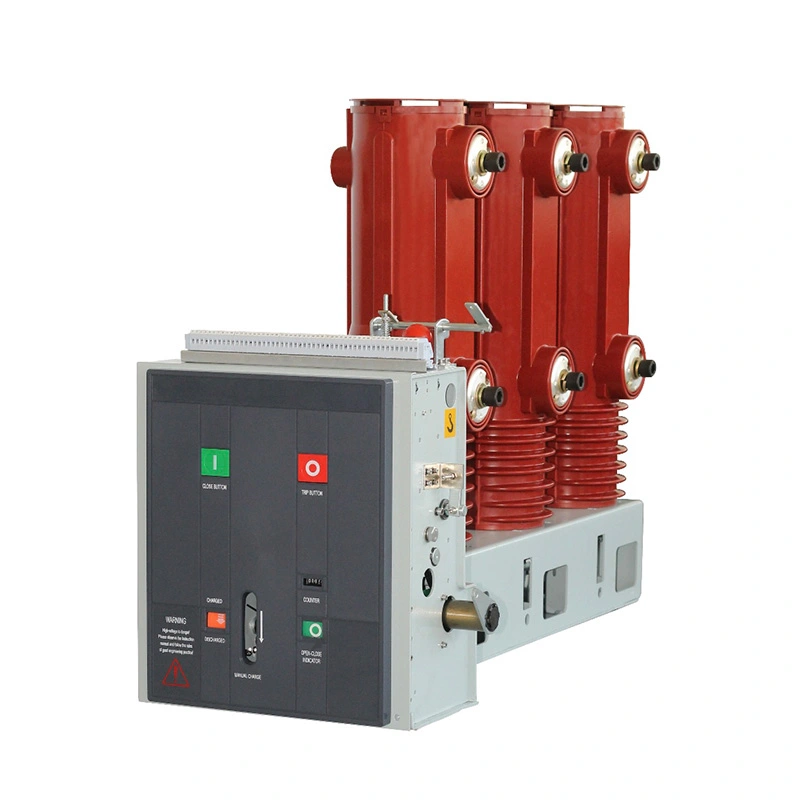

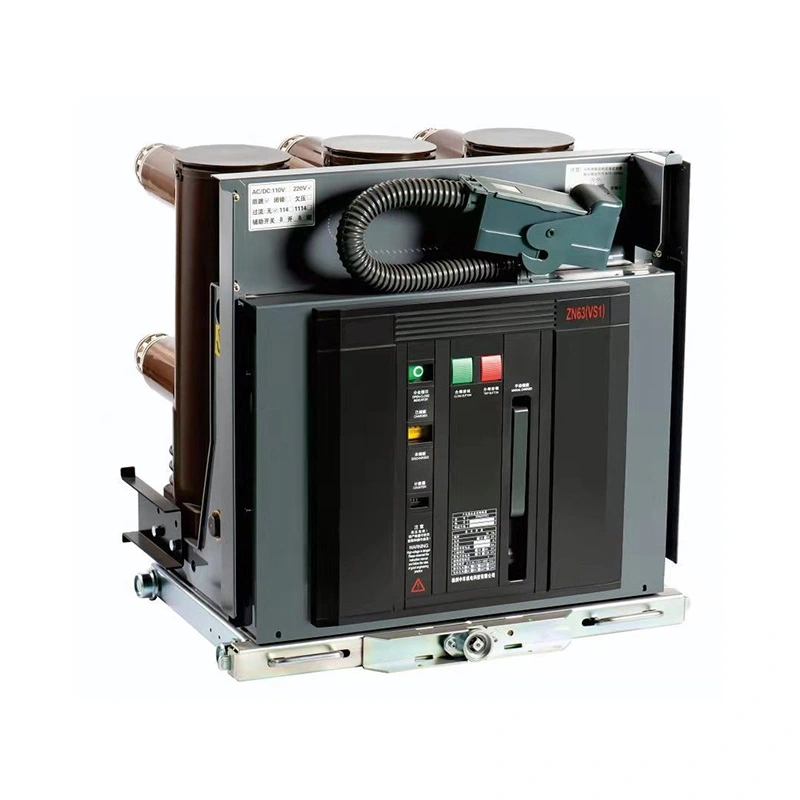

O disjuntor a vácuo de alta tensão Usune 36 kV foi projetado para aplicações exigentes de distribuição de energia onde são necessários desempenho de interrupção estável, configuração flexível e controle confiável. Com VS1 otimizado design de estrutura, tecnologia avançada de interrupção de vácuo e funções opcionais de proteção inteligente, o O produto fornece uma solução confiável para sistemas modernos de comutação de alta tensão.
Para projetos de painéis de alta tensão, as dimensões mecânicas e a compatibilidade do gabinete são fatores críticos durante seleção de equipamentos.

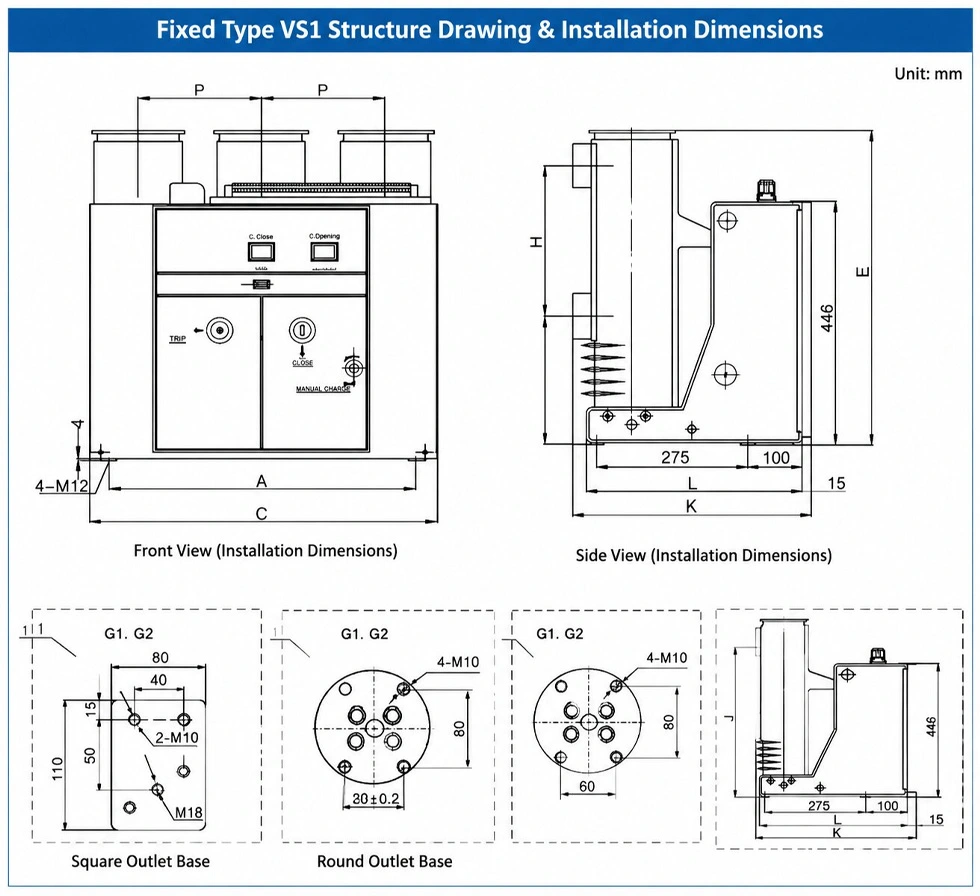

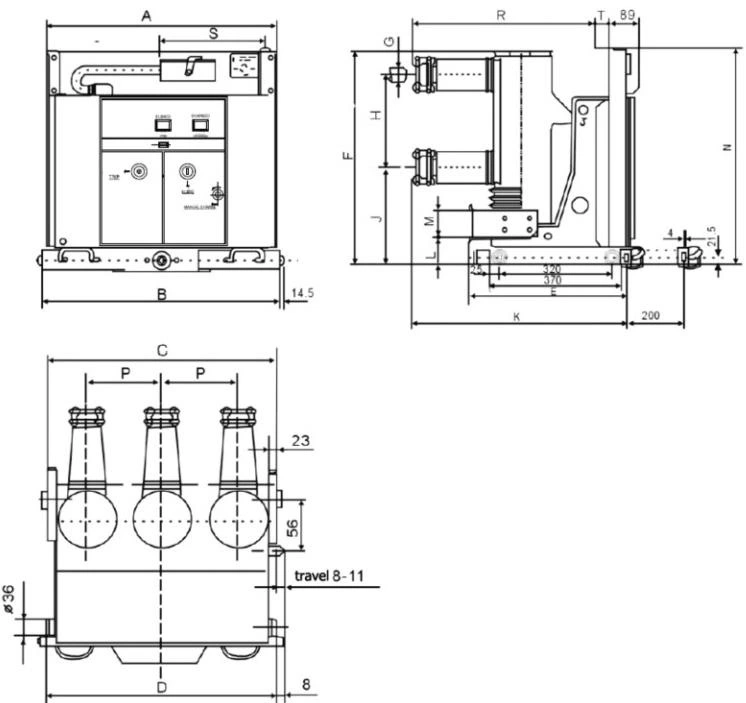

A estrutura fixa do tipo VS1 foi projetada com dimensões de instalação otimizadas, permitindo aos engenheiros integrar o disjuntor em diferentes configurações de gabinete de acordo com os requisitos de corrente nominal.
A estrutura padrão suporta diferentes larguras de gabinete e níveis de corrente, proporcionando flexibilidade para vários projetos de sistemas elétricos.
| Largura do gabinete | Corrente nominal | Características da Dimensão Principal |
| 800mm | 630A-1600A | Estrutura compacta para aplicações de média corrente |
| 1000mm | 630A-1600A | Adequado para configurações de gabinete maiores |
| 1000mm | 1600A-5000A | Projetado para requisitos de corrente mais elevados |
O layout mecânico otimizado ajuda a reduzir as dificuldades de instalação, ao mesmo tempo que melhora a coordenação do equipamento com aparelhagem de alta tensão.
A correspondência precisa das dimensões é importante para reduzir modificações de engenharia durante a instalação do projeto.

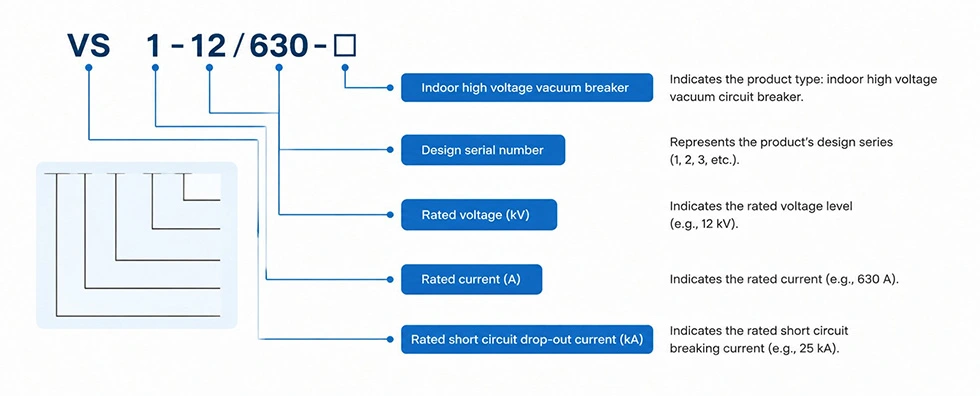

A série VS1 fornece dimensões de instalação padronizadas, incluindo posição de montagem, disposição dos terminais e requisitos de interface do gabinete.
| Parâmetro | Gabinete de 800 mm | Gabinete de 1000 mm |
| Faixa atual nominal | 630A-1600A | 630A-5000A |
| Tipo de aplicativo | Instalação fixa | Instalação fixa |
| Projeto de Estrutura | Configuração compacta | Configuração de alta capacidade |
Este design padronizado permite que os clientes selecionem configurações adequadas de acordo com a capacidade do sistema e do gabinete requisitos.
O sistema de controle afeta diretamente a confiabilidade operacional dos equipamentos de comutação de alta tensão.
O disjuntor a vácuo de alta tensão Usune 36 kV adota um projeto de circuito de controle profissional com opcional componentes, incluindo bobina de fechamento, bobina de abertura, interruptores auxiliares, bobina de bloqueio, sistema de armazenamento de energia do motor e bobina de disparo de sobrecorrente.
| Componente | Função |
| Bobina de fechamento HQ | Controla a operação de fechamento do disjuntor |
| Bobina de abertura TQ | Controla a operação de abertura do disjuntor |
| Motor M | Fornece função de armazenamento de energia |
| Chave Auxiliar S1 | Indica o status de armazenamento de energia |
| Chave Auxiliar S8 | Indica a posição de teste |
| Chave Auxiliar S9 | Indica posição de trabalho |
| Bobina de bloqueio Y1 | Fornece proteção de bloqueio de operação |
| Y7-Y9 Bobina Sobrecorrente | Fornece proteção contra sobrecorrente |
Esta configuração permite que os engenheiros personalizem o sistema de controle de acordo com os diferentes requisitos do projeto.
Durante a operação elétrica, sinais de fechamento repetidos podem causar ações de comutação anormais.
O relé anti-ressalto opcional ajuda a evitar operações repetidas de fechamento, desconectando o circuito de fechamento quando o sinal de fechamento permanece ativo por muito tempo.
Esta função melhora a estabilidade operacional e protege o mecanismo operacional mecânico contra repetições desnecessárias. ações.
A função de bloqueio evita operação incorreta quando as condições de controle não são satisfeitas.
Quando a fonte de alimentação do controle secundário não está ativada ou não atende à faixa de tensão necessária, o bloqueio mecanismo evita operações de fechamento inseguras.
Este projeto melhora a segurança operacional em ambientes complexos de alta tensão.
A função opcional de disparo de sobrecorrente fornece proteção inteligente contra falhas.
O sistema recebe sinais de corrente trifásica do lado secundário do transformador de corrente e os compara com valores predefinidos. Quando a corrente excede o valor ajustado, a unidade de proteção envia um sinal de disparo para abrir o disjuntor e conclua o processo de proteção contra falhas.
| Função de proteção | Descrição |
| Detecção atual | Monitora os sinais de corrente das fases A, B, C |
| Comparação de Sinais | Compara valores atuais com configurações predefinidas |
| Saída de viagem | Ativa a operação de abertura do disjuntor |
| Resultado de proteção | Desconecta a corrente de falha com segurança |
Diferentes projetos podem exigir diferentes arranjos de circuitos de controle.
O produto suporta configurações de fiação opcionais com base nos requisitos do cliente, incluindo combinações com função anti-ressalto, função de bloqueio e opções de energia operacional.
| Configuração | Anti-salto | Função de bloqueio |
| Controle Padrão | Opcional | Opcional |
| Configuração de proteção | Disponível | Disponível |
| Fiação Personalizada | De acordo com a exigência do projeto | De acordo com a exigência do projeto |
O design flexível da fiação permite melhor integração com diferentes sistemas de proteção e automação.
Ao usar a operação com alimentação CC, a polaridade dos terminais da caixa tracejada deve permanecer consistente.
A polaridade da fiação do motor deve seguir o diagrama de circuito especificado para garantir a operação correta do armazenamento de energia.
O diagrama de fiação representa o disjuntor em condição de posição de teste sem armazenamento de energia e no estado aberto.
A fiação correta é essencial para a operação confiável do sistema de controle.
O disjuntor a vácuo de alta tensão Usune 36 kV foi desenvolvido para sistemas de distribuição de alta tensão que exigem desempenho de comutação confiável e estabilidade de operação a longo prazo.
Sua estrutura mecânica otimizada, tecnologia confiável de interrupção de vácuo e configuração de controle flexível tornam é adequado para projetos de distribuição de energia onde a segurança e a confiabilidade são considerações fundamentais.
Para empresas de engenharia e fabricantes de painéis, a compatibilidade com sistemas existentes é uma seleção importante fator.
A estrutura padronizada, múltiplas opções de largura de gabinete e circuitos de controle configuráveis simplificam a integração em diferentes soluções de painéis de alta tensão.
Ao selecionar disjuntores de alta tensão, os clientes muitas vezes precisam equilibrar os requisitos operacionais e de proteção funções.
| Item de comparação | Configuração padrão | Configuração de proteção |
| Função básica de comutação | Disponível | Disponível |
| Função Anti-salto | Opcional | Incluído quando necessário |
| Proteção de bloqueio | Opcional | Disponível |
| Proteção contra sobrecorrente | Requisito externo | Opção integrada |
| Nível de segurança do sistema | Operação padrão | Proteção aprimorada |
Diferentes sistemas de energia requerem diferentes capacidades de corrente.
| Faixa atual nominal | Aplicação recomendada |
| 630A-1600A | Sistemas de distribuição de carga média |
| 1600A-5000A | Sistemas de energia de maior capacidade |
A seleção da corrente nominal correta ajuda a melhorar a eficiência do sistema e a evitar a sobrecarga do equipamento.
| Parâmetro | Especificação |
| Tipo de produto | Disjuntor a vácuo de alta tensão de 36 kV |
| Série | VS1 |
| Tipo de instalação | Tipo Fixo |
| Corrente nominal | 630A-5000A |
| Largura do gabinete | 800 mm / 1000 mm |
| Tecnologia de interrupção | Interrupção de arco a vácuo |
| Opções de controle | Proteção anti-ressalto/bloqueio/sobrecorrente |
| Padrões | IEC e GB |
| Certificação | CE |
Para garantir a configuração correta, os clientes devem fornecer os requisitos técnicos completos antes de fazer o pedido.
| Informação | Propósito |
| Tensão nominal | Confirme o nível de tensão do sistema |
| Corrente nominal | Selecione a capacidade adequada |
| Dimensões do gabinete | Garanta a compatibilidade da instalação |
| Tensão de controle | Sistema operacional correspondente |
| Requisitos de fiação | Confirme funções opcionais |
| Requisitos de proteção | Selecione módulos adicionais |
Informações técnicas precisas ajudam a reduzir o tempo de confirmação de engenharia e melhoram a eficiência do projeto.
A Usune aplica um gerenciamento de qualidade rigoroso em todo o desenvolvimento, fabricação e testes do produto.
| Certificação | Padrão |
| Gestão da Qualidade | ISO 9001 |
| Gestão Ambiental | ISO 14001 |
| Gestão de Segurança Ocupacional | ISO 45001 |
| Padrão Elétrico | IEC e GB |
| Certificação de Produto | CE |
Estas certificações demonstram o compromisso da Usune em fornecer equipamentos elétricos de alta tensão confiáveis para clientes globais.
Os clientes devem considerar a tensão nominal, a corrente nominal, a compatibilidade do gabinete, os requisitos de controle e a proteção funções.
Sim. Funções como controle anti-ressalto, proteção de bloqueio e disparo de sobrecorrente podem ser configuradas de acordo com os requisitos do projeto.
A correspondência mecânica correta reduz modificações na instalação e melhora a eficiência da integração do sistema.
O produto pode suportar controle anti-ressalto, proteção de bloqueio e funções inteligentes de disparo de sobrecorrente.
