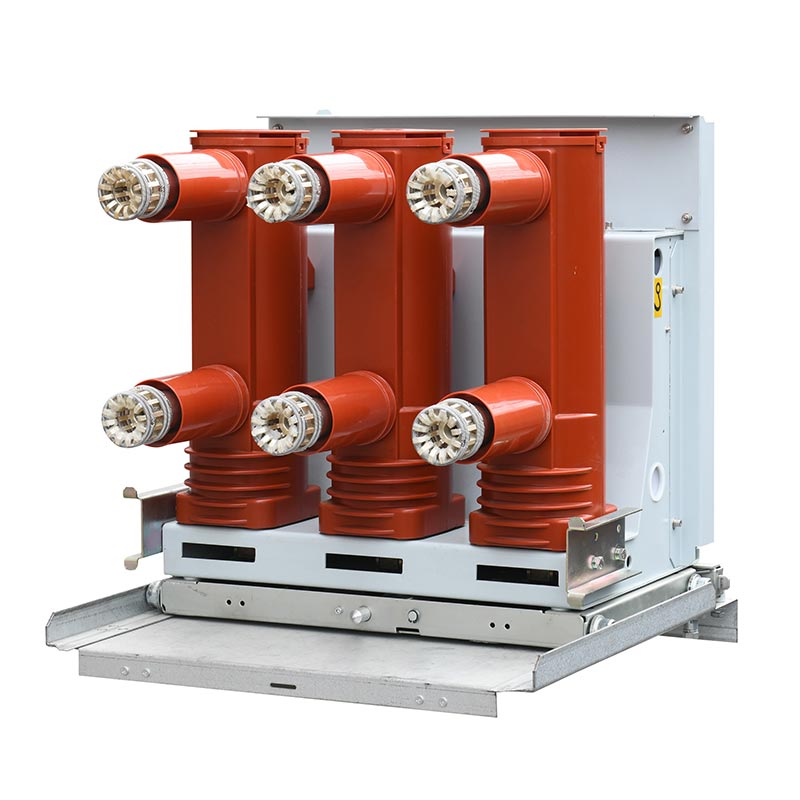

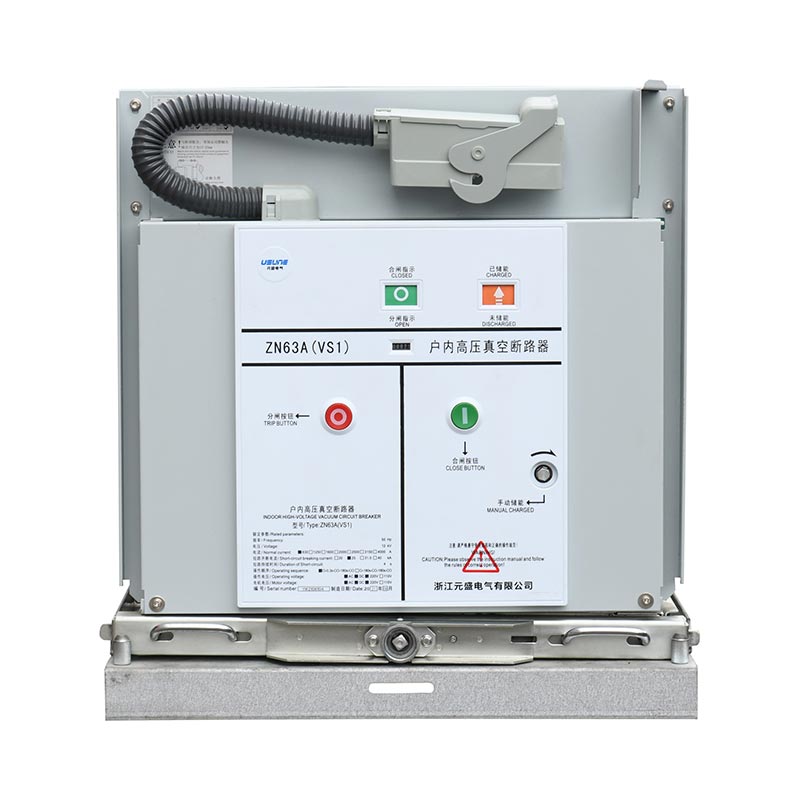

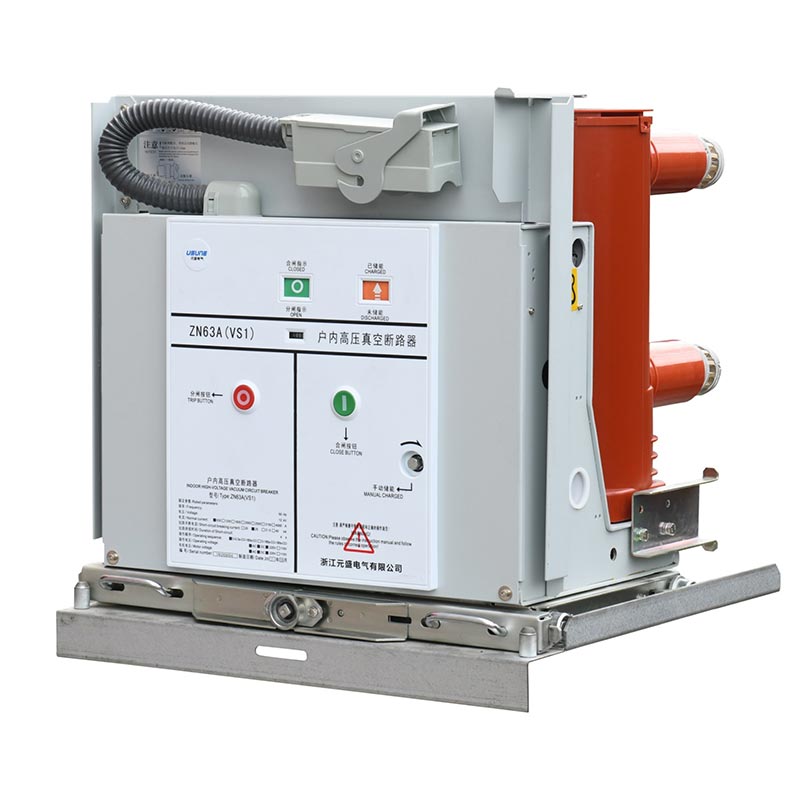

disjuntor a vácuo 24kv

O disjuntor a vácuo de 24kV apresenta um layout integrado, suporta armazenamento de energia manual e elétrica e é fácil de operar. O circuito principal não requer manutenção adicional. O interruptor a vácuo é encapsulado usando APG tecnologia, proporcionando proteção contra poluição e escoamento, prolongando sua vida útil e reduzindo a manutenção custos. Ele incorpora um mecanismo abrangente de intertravamento anti-má operação para garantir que equipamentos e pessoal segurança. A câmara de extinção de arco mantém vácuo estável, com abertura ≤50ms e fechamento ≤100ms, proporcionando rápida resposta. É compatível com várias tensões de controle secundário para atender a diferentes requisitos de fonte de alimentação.

O disjuntor a vácuo 24kV está disponível em modelos estacionários e manuais, compatíveis com diversos quadros. A corrente nominal varia de 630A a 4000A e a corrente de interrupção de curto-circuito de 20kA a 50kA. Seleção flexível baseada nas necessidades do usuário permite a adaptação a cenários de operação frequentes. Como fabricante profissional, a Usune aproveita processos de produção maduros, rigoroso controle de qualidade e suporte técnico abrangente para fornecer alto desempenho disjuntores a vácuo para usuários globais. Além disso, ao utilizar recursos de fornecedores experientes, a Usune alcança colaboração eficiente na cadeia de suprimentos, garantindo entrega oportuna de produtos e qualidade estável.

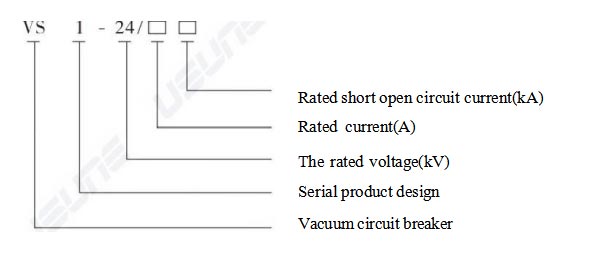

Modelos de significado

Parâmetros técnicos principais

1. Parâmetros elétricos básicos

2. Principais parâmetros estruturais

- Distância de contato: 13±1mm;
- Sobrecurso: 3,5±0,5mm;
- Velocidade média de abertura: 0,9-1,2m/s;
- Velocidade média de fechamento: 0,5-0,8m/s;
- Espessura de desgaste admissível de contatos móveis e estacionários: ≤3mm;
- Resistência do circuito condutor principal: ≤60μΩ (630A), ≤55μΩ (1250A), ≤35μΩ (1600-2000A), garantindo condutividade estável.

3. Parâmetros de Adaptabilidade Ambiental

Temperatura operacional: -15℃~+40℃; Umidade relativa diária ≤95%, umidade relativa mensal ≤90%; Altitude ≤1000m (personalizável para altitudes especiais); Intensidade sísmica ≤8 graus; Adequado para locais livres de gotejamentos de água, materiais inflamáveis e explosivos, gases corrosivos e vibrações severas; adaptável ao clima da maior parte do China.

Cenários Aplicáveis

O disjuntor a vácuo Usune 24kV, com seu desempenho superior, é amplamente utilizado nos seguintes cenários, cobrindo vários campos, como energia, indústria e infraestrutura:

1. Usinas e Subestações: Como principal equipamento de controle e proteção para circuitos de distribuição de energia, é usado para cortar e fechar correntes de circuito, protegendo equipamentos críticos, como transformadores e barramentos, contra sobrecarga e danos por curto-circuito;
2. Empresas Industriais: Adequado para sistemas de distribuição de energia de alta tensão em indústrias como metalurgia, engenharia química, fabricação de máquinas e têxteis, atendendo às necessidades de partidas e paradas frequentes de equipamentos de produção e grandes flutuações de carga;
3. Infraestrutura: Usada para distribuição de energia de alta tensão em trânsito ferroviário urbano, prédios altos e áreas comerciais complexos, garantindo fornecimento de energia estável e melhorando a confiabilidade da energia;
4. Novo campo de energia: adequado para apoiar sistemas de distribuição de energia de usinas fotovoltaicas e energia eólica usinas, possuindo boas capacidades anti-interferência e adaptando-se às características de carga da nova potência energética geração.

Estudo de caso de aplicação no mundo real

Estudo de caso: Projeto de atualização do sistema de distribuição de energia de alta tensão em um grande parque industrial químico

1. Histórico do projeto

Os disjuntores existentes no parque sofriam de confiabilidade insuficiente e altos custos de manutenção, necessitando de uma atualização para disjuntores a vácuo de 24 kV com alta confiabilidade, baixa manutenção e compatibilidade com o ambiente químico corrosivo.

2. Solução

Foram selecionados 32 disjuntores manuais Usune (1600A/31,5kA). A estrutura de isolamento foi otimizada para maior resistência à corrosão. Orientação de instalação e treinamento técnico foram fornecidos para garantir pontualidade entrega.

3. Resultados da aplicação

O equipamento operou de forma estável e sem falhas, reduzindo em 60% os custos de manutenção. Era compatível com painéis existentes, encurtando o ciclo de construção. O parque designou Usune como parceiro de longo prazo.

Garantia de produção e cadeia de suprimentos

1. Garantia de Produção

A Usune possui uma fábrica moderna, atendendo aos padrões internacionais e nacionais. Cada produto passa por rigorosos testes de fábrica e um sistema de rastreabilidade de qualidade de processo completo foi estabelecido.

2. Garantia da Cadeia de Abastecimento

Cooperação de longo prazo com fornecedores de alta qualidade, usando marcas bem conhecidas para componentes principais e fornecimento otimizado o gerenciamento da cadeia garante a entrega pontual do produto.

3. Serviço pós-venda

Fornecemos orientação de instalação, treinamento técnico e serviços de solução de problemas. Reparo e substituição gratuitos de as peças são oferecidas durante o período de garantia e o suporte técnico vitalício é fornecido após o período de garantia.

Configuração do produto e instruções de pedido

1. Configurações opcionais

- Método de Operação: Manual + Armazenamento de Energia Elétrica (Padrão);
- Dispositivos de Proteção: Dispositivos opcionais de disparo de sobrecorrente, subtensão/perda de tensão;
- Dispositivos de aterramento: Soluções de aterramento opcionais de 650W, 800W, 1000W;
- Componentes Auxiliares: Opcionais relés anti-bombeamento, eletroímãs de bloqueio, etc.

2. Informações sobre pedidos Os pedidos devem especificar

Modelo do produto, método de instalação e quantidade; parâmetros nominais; configurações opcionais; controle secundário tensão; peças de reposição e requisitos especiais
