Disjuntor a vácuo tipo lateral

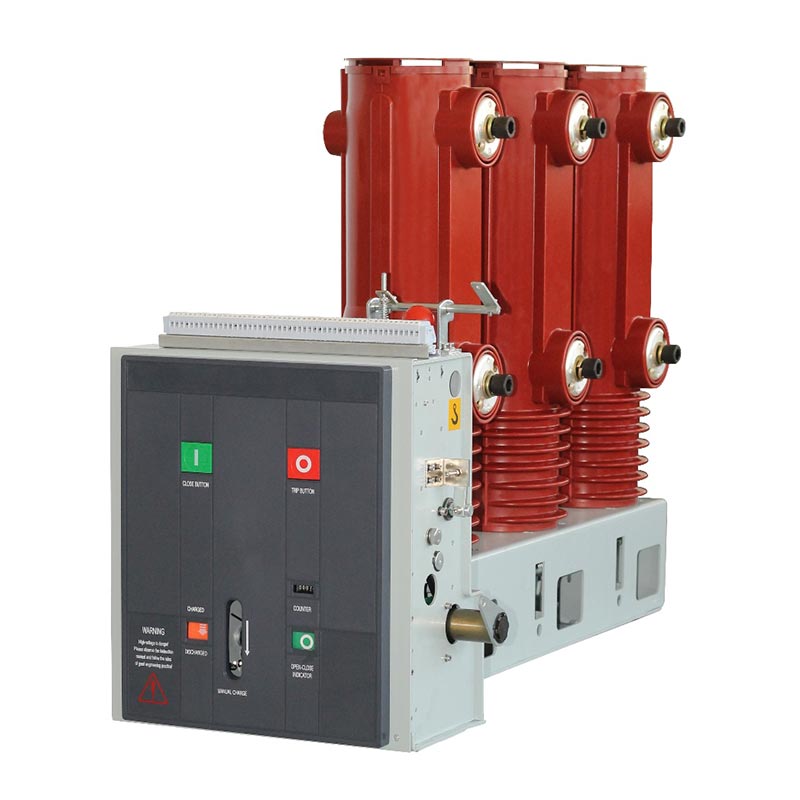

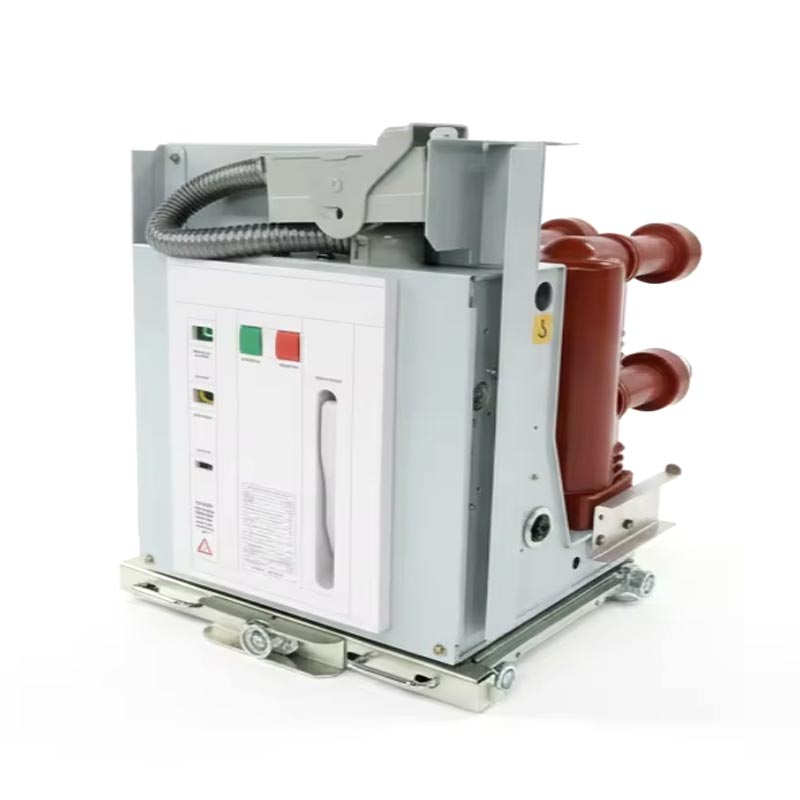

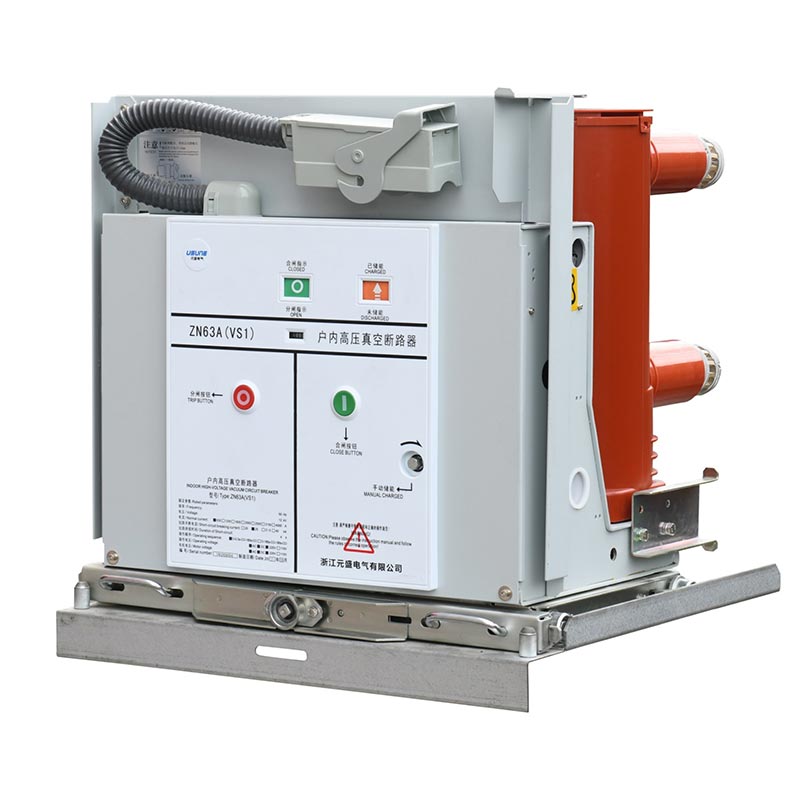

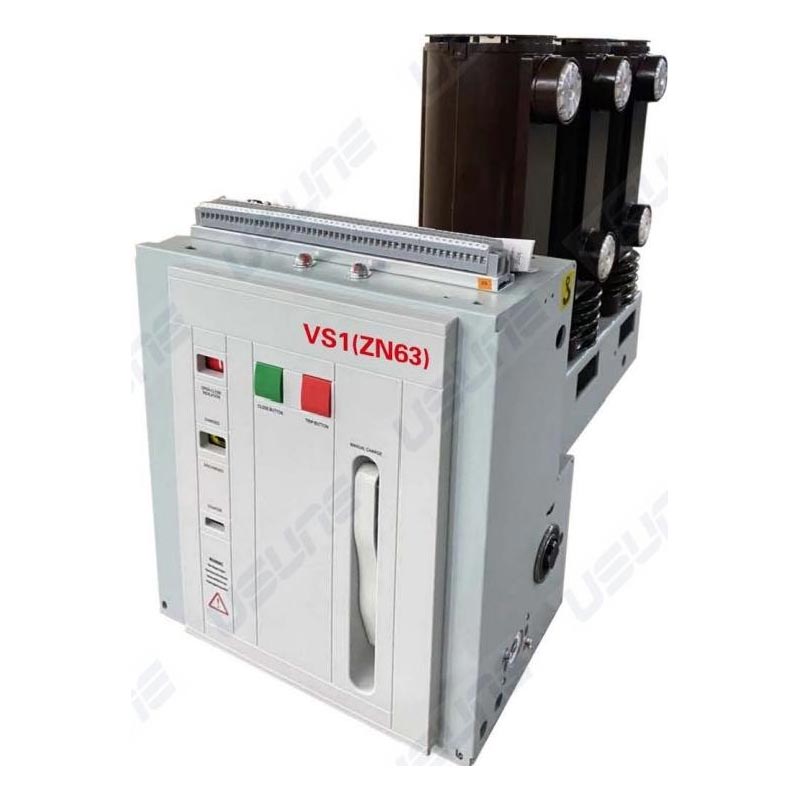

O disjuntor a vácuo tipo lateral Usune é um quadro de distribuição de alta tensão instalado em ambientes internos, dividido em dois principais série: VS1(ZN63)-12 e VS1-24. É usado principalmente em sistemas de energia trifásicos de 12KV, 24KV e 36KV, realizando o responsabilidades de proteção e controle de equipamentos de rede elétrica e sistemas de energia de empresas industriais e de mineração. Utilizando tecnologia avançada de extinção de arco a vácuo, possui velocidade rápida de extinção de arco, tamanho pequeno, longo vida útil e baixos custos de manutenção, tornando-o um dispositivo central indispensável na transmissão de energia moderna e sistemas de distribuição.

Vantagens principais:

1. Anos de experiência em aplicação em transmissão e distribuição de energia, amplamente utilizados na indústria e mineração empresas, usinas de energia e redes de energia urbanas e rurais, ganhando amplo reconhecimento dos usuários por sua estabilidade desempenho e operação confiável.

2. Desenvolvido de forma independente pela equipe profissional de P&D da Usune, apresentando um design montado lateralmente que integra o mecanismo de operação por mola com corpo do disjuntor, otimizando a estrutura geral; o interruptor a vácuo usa um cilindro isolante de resina epóxi de processo APG, oferecendo excelente desempenho de escoamento e proteção ambiental adaptabilidade.

3. Está em estrita conformidade com GB/T1984-2014 "Disjuntores de alta tensão", JB3855-1996 "3,6 ~ 40,5 KV de alta tensão interna Disjuntores a Vácuo", DL/T403-2000 "Disjuntores a Vácuo de 12 ~ 40,5 KV Condições Técnicas para Pedidos", e Padrões internacionais IEC62271-100:2008 e passou em vários testes e certificações oficiais.

4. Como fabricante profissional de equipamentos elétricos de alta tensão na China, a Usune possui um padrão planta de produção, e cada disjuntor passa por testes rigorosos antes de sair da fábrica. Como um confiável fornecedor, fornece serviço pós-venda abrangente e suporte técnico, eliminando qualquer preocupação para os usuários.

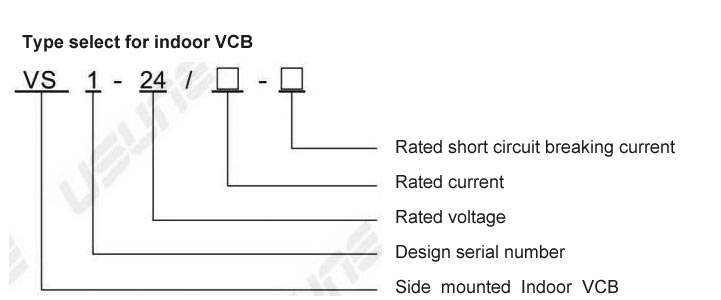

Especificações do produto e parâmetros técnicos

O disjuntor a vácuo do tipo lateral Usune oferece uma gama completa de especificações e desempenho estável. O principal os parâmetros técnicos (tomando a série VS1(ZN63)-24 como referência principal) são mostrados na tabela abaixo:

Estrutura e Função

1. Estrutura Geral

O mecanismo de operação e a câmara de extinção de arco estão dispostos em uma estrutura integrada, sendo o principal circuito condutor sendo do tipo trifásico montado no piso. A câmara de extinção de arco a vácuo é longitudinalmente instalado dentro de um cilindro isolante tubular de resina epóxi processado por APG, proporcionando excelente desempenho de escoamento, reduzindo o acúmulo de poeira na superfície da câmara de extinção de arco, evitando a influência de fatores externos, e garantindo um bom isolamento mesmo em ambientes úmidos e altamente poluídos. A série VS1-12 é uma instalação fixa tipo, adequado para quadros fixos e pode ser usado de forma independente ou aplicado à fonte de alimentação de rede em anel, tipo caixa transformador e outros sistemas.

2. Mecanismo Operacional

O disjuntor a vácuo do tipo lateral emprega um mecanismo planar operado por mola, suportando tanto o manual quanto o armazenamento de energia elétrica. O motor operacional está alojado no gabinete frontal da câmara de extinção de arco, dividido em cinco espaços de montagem, cada um abrigando os componentes de armazenamento, transmissão, disparo e buffer de energia. O design integrado da câmara de extinção de arco e do mecanismo de operação garante um alto grau de correspondência entre o desempenho operacional e os requisitos de abertura e fechamento da câmara de extinção de arco, reduzindo etapas intermediárias, diminuindo o consumo de energia e o ruído e melhorando o desempenho operacional do disjuntor confiabilidade.

Ambiente de aplicação

O Disjuntor a Vácuo Tipo Lateral é adequado para ambientes internos e deve atender aos seguintes requisitos: temperatura ambiente -15℃ a +40℃; umidade relativa média diária ≤95%, média mensal ≤90%; altitude ≤1000m; intensidade sísmica ≤8 graus; e ausência de poeira significativa, gases corrosivos ou outra poluição. Nota: A personalização é necessária para aplicações que excedam esses requisitos, mediante consulta prévia ao fabricante.

Instalação e Comissionamento

Os disjuntores a vácuo do tipo lateral passam por testes rigorosos antes de saírem da fábrica. Antes de energizar o circuito primário, devem ser feitos os seguintes preparativos:

1. Verifique se há danos no equipamento; se estiver danificado, pare de usá-lo.
2. Limpe a superfície de isolamento de quaisquer contaminantes.
3. Operar manualmente as funções de armazenamento de energia e abertura/fechamento, observando se o estado está normal.
4. Opere usando a fonte de alimentação operacional, confirmando se o status está normal.
5. Avance/retraia o disjuntor tipo carrinho de mão de acordo com as especificações e confirme se a posição o indicador está normal depois de atingir a posição correta.

Nota: Ao usar um dispositivo de intertravamento de fechamento, a alimentação deve estar conectada para destravá-lo antes de fechar.

Caso prático de aplicação

Estudo de caso: aplicação em uma grande empresa industrial e de mineração na China

Uma grande empresa siderúrgica na China possui um sistema de energia complexo com altos requisitos para operação de equipamentos controle de frequência e corrente de curto-circuito. Depois de comparar vários fornecedores, a série Usune VS1(ZN63)-24 O disjuntor foi selecionado como dispositivo de proteção central para o sistema de distribuição de energia. Desde a sua comissionado em 2024, o sistema operou de forma estável por mais de 12 meses sem quaisquer falhas, lidando com sucesso três falhas de curto-circuito, protegendo efetivamente o equipamento e evitando perdas por falta de energia. A empresa altamente reconhece o desempenho do produto e os serviços de instalação e comissionamento prestados pelo fabricante.

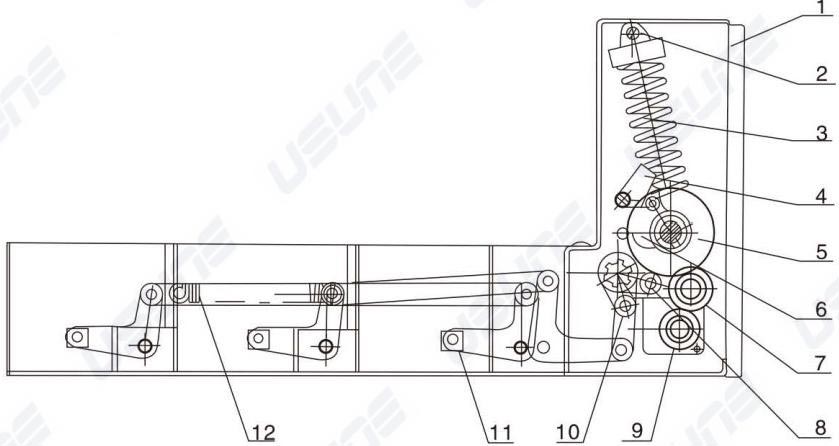

1. Caixa de comutação
2. Parafuso de chicote
3. Mola de fechamento
4. Acessórios de fechamento
5. Principal de fiação elétrica interna
6. Mecanismo Cam/operação do mecanismo
7. Mecanismo de transmissão da roda dentada
8. Alavanca de conexão de entrada
9.Motor carregado
10. Mecanismo de transmissão Fourlever
11. Bloco de transmissão
12. Mecanismo de disparo

Compromisso do fornecedor e do fabricante: Usune, como fabricante profissional de equipamentos elétricos de alta tensão em A China possui uma fábrica padronizada e uma equipe profissional de P&D, produção e pós-venda. Como um confiável fornecedor, aderimos ao princípio de "qualidade em primeiro lugar, cliente em primeiro lugar", controlando rigorosamente todos os aspectos do produção para garantir que os produtos atendam aos padrões e às necessidades do usuário; oferecemos serviços pós-venda abrangentes, incluindo orientação de instalação no local, comissionamento, manutenção e treinamento técnico, e inovar e continuamente otimizar nossos produtos para apoiar o desenvolvimento da indústria de transmissão e distribuição de energia.
