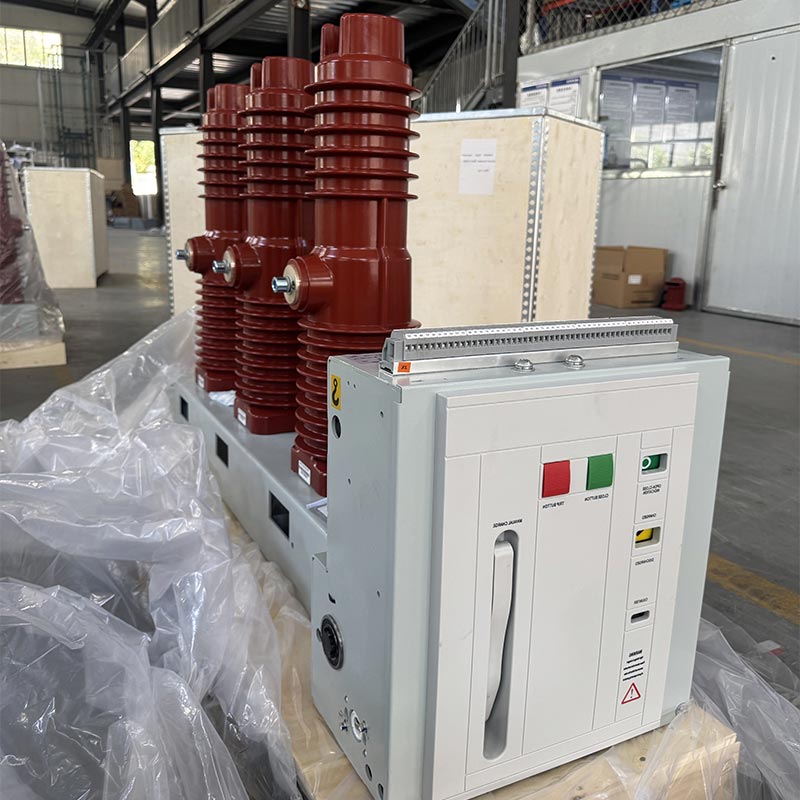

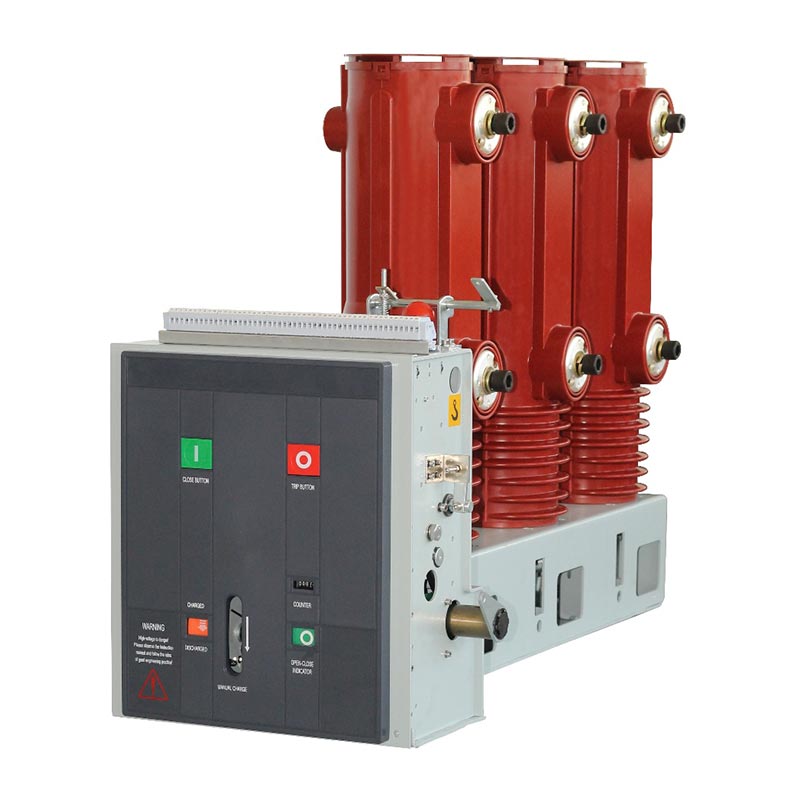

Disjuntor a vácuo interno montado lateralmente

O disjuntor a vácuo interno montado lateralmente Usune é um painel fixo de alta tensão usado principalmente em instalações fixas aparelho de distribuição. Pode ser usado de forma independente ou integrado em sistemas de alimentação de rede em anel, transformadores tipo caixa, e vários sistemas de fonte de alimentação não padronizados. Sua principal vantagem reside na tecnologia de extinção de arco a vácuo, evitando a poluição e os danos causados pelos meios tradicionais de extinção de arco, melhorando efetivamente o fornecimento de energia segurança e estabilidade. Este produto é desenvolvido e fabricado de forma independente pela fábrica da Usune, com maturidade processos de produção e rigoroso controle de qualidade, garantindo uma operação estável e confiável sob vários complexos condições.

Padrões e autoridade do produto Para garantir a confiabilidade e conformidade do produto, o aspirador interno montado lateralmente Usune O disjuntor segue rigorosamente os padrões nacionais e internacionais autorizados, incluindo GB/T1984-2014 "Alto Disjuntores de tensão", JB3855-1996 "Disjuntores a vácuo de alta tensão internos de 3,6 ~ 40,5KV" e DL/T403-2000 "Condições técnicas para pedidos de disjuntores a vácuo de 12 ~ 40,5KV" e está em conformidade com os requisitos relevantes de IEC62271-100:2008. Cada produto passa por rigorosa inspeção de fábrica antes de sair da fábrica, e todos os aspectos técnicos parâmetros atendem aos requisitos de projeto, demonstrando o compromisso da Usune com a qualidade do produto e garantindo o uso seguro para usuários.

Ambiente Operacional e Aplicabilidade

O disjuntor a vácuo interno montado lateralmente é altamente adaptável a vários ambientes e adequado para o seguintes condições de operação interna:

1. Temperatura ambiente: Máximo +40°C, Mínimo -15°C
2. Umidade Ambiente: Umidade relativa média diária ≤95%, média mensal ≤90%; pressão de vapor média diária ≤22×10⁻³MPa, média mensal ≤1,8×10⁻³MPa
3. Altitude: Não superior a 1000m
4. Intensidade Sísmica: Não superior a 8 graus
5. Ambiente atmosférico: Livre de poeira significativa, fumaça, gases corrosivos e inflamáveis, vapores ou névoa salina poluição.

Nota: Se o ambiente operacional real exceder os requisitos normais acima, consulte o fabricante profissional Usune para personalizar uma solução de produto apropriada.

Estrutura e Função

1. Estrutura Geral

O disjuntor a vácuo interno montado lateralmente adota um arranjo de frente para trás do mecanismo de operação e do câmara de extinção de arco. O circuito condutor principal é do tipo trifásico montado no piso. O interruptor a vácuo é instalado longitudinalmente dentro de um cilindro isolante tubular feito com resina epóxi do processo APG. Isto proporciona excelente desempenho anti-fluência, reduzindo significativamente o acúmulo de poeira na superfície do interruptor, evitando que fatores externos afetem seu funcionamento e garantindo alto desempenho de isolamento mesmo em ambientes úmidos e ambientes altamente poluídos.

2. Estrutura do Mecanismo Operacional

O mecanismo de operação é um mecanismo planar operado por mola, que suporta armazenamento de energia manual e elétrica. O motor operacional é instalado no gabinete frontal do interruptor. O gabinete é dividido em cinco conjuntos espaços por quatro partições intermediárias, abrigando os componentes de armazenamento, transmissão, disparo e buffer de energia respectivamente. O produto integra o interruptor e o mecanismo de operação em um único design, garantindo um alto grau de correspondência entre o desempenho operacional do mecanismo e a abertura e fechamento do interruptor requisitos. Isto reduz etapas intermediárias desnecessárias, reduz o consumo de energia e o ruído e melhora confiabilidade operacional.

Principais Especificações e Parâmetros Técnicos

Instalação e Comissionamento

1. Verifique se o disjuntor está danificado. Se estiver danificado, pare de usá-lo imediatamente.
2. Remova os contaminantes (especialmente da superfície isolante). Contaminantes gerados durante o transporte ou o armazenamento pode afetar o desempenho de isolamento do produto.
3. Opere manualmente o disjuntor para armazenar energia e realizar operações de fechamento/abertura conforme necessário, observando se o status do armazenamento de energia e os indicadores de posição de fechamento/abertura estão normais.
4. Opere o disjuntor para armazenar energia e realizar operações de fechamento/abertura utilizando a potência operacional fornecimento, verificando se o status do armazenamento de energia e os indicadores de posição estão normais.

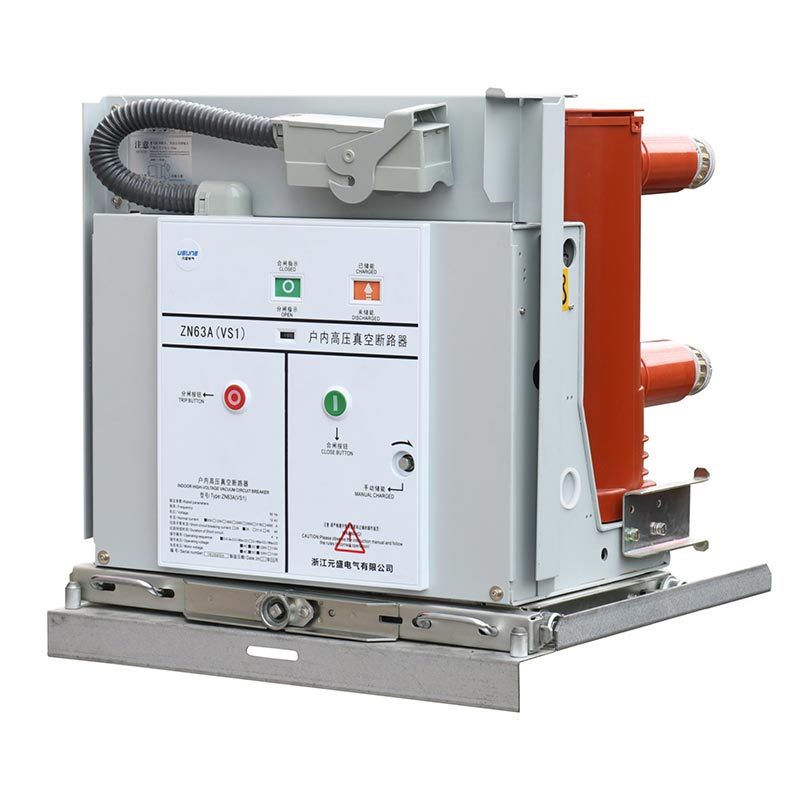

5. Operação do disjuntor tipo carrinho de mão: Insira a alça no orifício de pressão e gire no sentido horário para avançar e no sentido anti-horário para retrair, com curso total de 300±3mm; na posição aberta, mova-o suavemente para a posição de trabalho ou teste, girando a alça 30 vezes em velocidade média até ouvir um som de "clique", indicando que está na posição (não use força excessiva para evitar danificar o mecanismo de impulso). Neste momento, o os indicadores de posição correspondentes (S8, S9) serão ativados.

Nota: Ao usar um dispositivo de intertravamento de fechamento, a fonte de alimentação do circuito de intertravamento deve ser conectada para destravá-lo antes de fechar; ao desembalar, opere de acordo com os requisitos da embalagem, içando o cotovelo do disjuntor para garantir que o braço inferior de saída esteja sob carga, evitando impactos e vibrações fortes; remova o dispositivo de elevação conforme necessário antes de colocá-lo no gabinete.

Estudo de caso de aplicação no mundo real

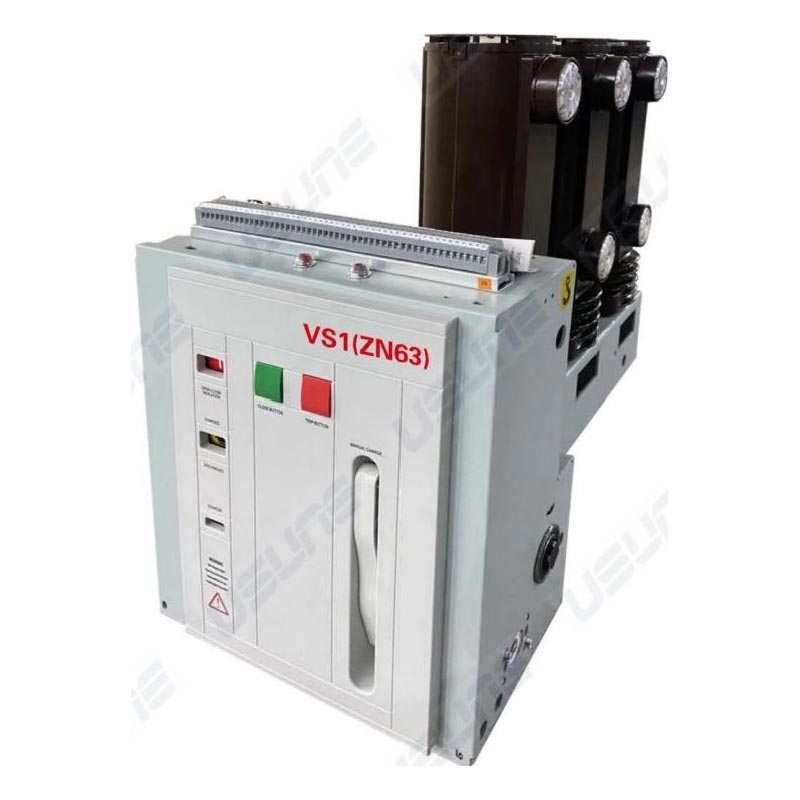

Caso: Um grande parque industrial no sul da China comprou 50 disjuntores a vácuo internos montados na lateral Usune (modelo VS1-12/1250-25) para seu sistema de distribuição de energia para oficinas de produção. Várias linhas de produção no parque operam alternadamente, exigindo trocas frequentes de energia e alta confiabilidade na interrupção de corrente de curto-circuito. Desde instalação e comissionamento em 2024, os produtos funcionaram de forma estável por 12 meses consecutivos sem falhas, protegendo e controlando efetivamente o sistema de energia, reduzindo o tempo de inatividade do equipamento e melhorando o parque eficiência de produção. Como fornecedor chinês local, a Usune forneceu orientação completa de instalação no local e serviços de manutenção pós-venda, ganhando elogios do cliente.

Perguntas frequentes

Q1: E se o ambiente operacional real do disjuntor exceder os requisitos normais?

A1: Se a temperatura ambiente, umidade, altitude, etc. excederem os requisitos normais, entre em contato com o fabricante, Usune, imediatamente. Uma equipe técnica profissional realizará uma pesquisa no local e personalizará um solução de produto adaptada ao ambiente especial para garantir a operação estável do disjuntor sob condições especiais condições. Como fornecedor responsável, a Usune está comprometida em fornecer soluções personalizadas para cada cliente.

Q2: Como manter o disjuntor a vácuo interno montado na lateral Usune para prolongar sua vida útil?

A2: A manutenção de rotina inclui principalmente três pontos: Primeiro, limpe regularmente a superfície de isolamento para evitar sujeira acúmulo que afete o desempenho do isolamento; segundo, verifique regularmente o status do armazenamento de energia, indicadores de abertura/fechamento e fiação para garantir que não haja folgas ou danos; terceiro, conduza manual e elétrico testes de operação a cada 6 meses para verificar a flexibilidade e confiabilidade do mecanismo operacional. Além disso, o a fábrica fornece um manual de manutenção detalhado e orientação pós-venda para ajudar os usuários a manter o produto cientificamente.
