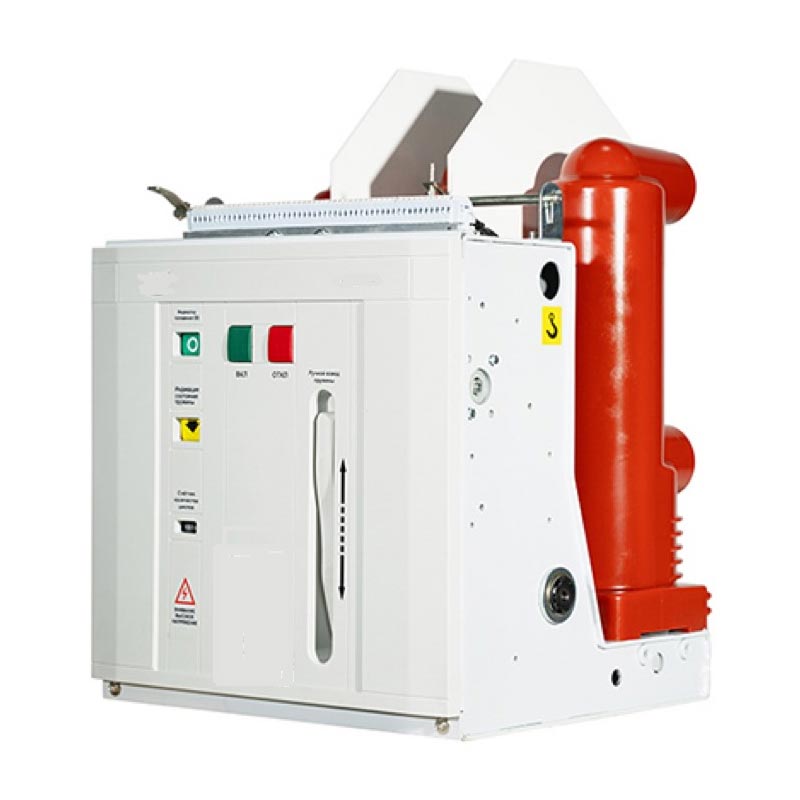

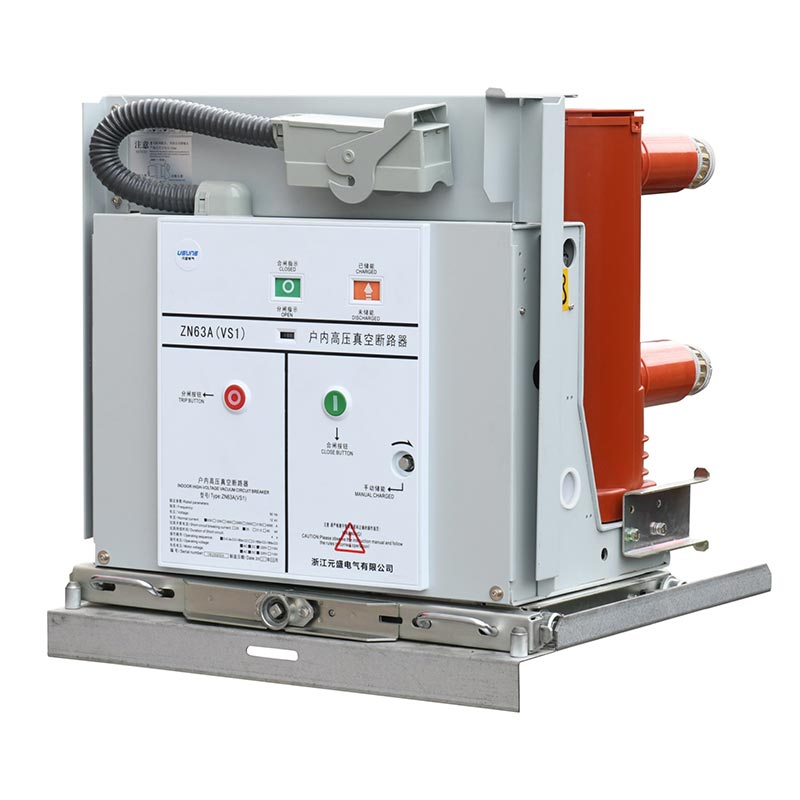

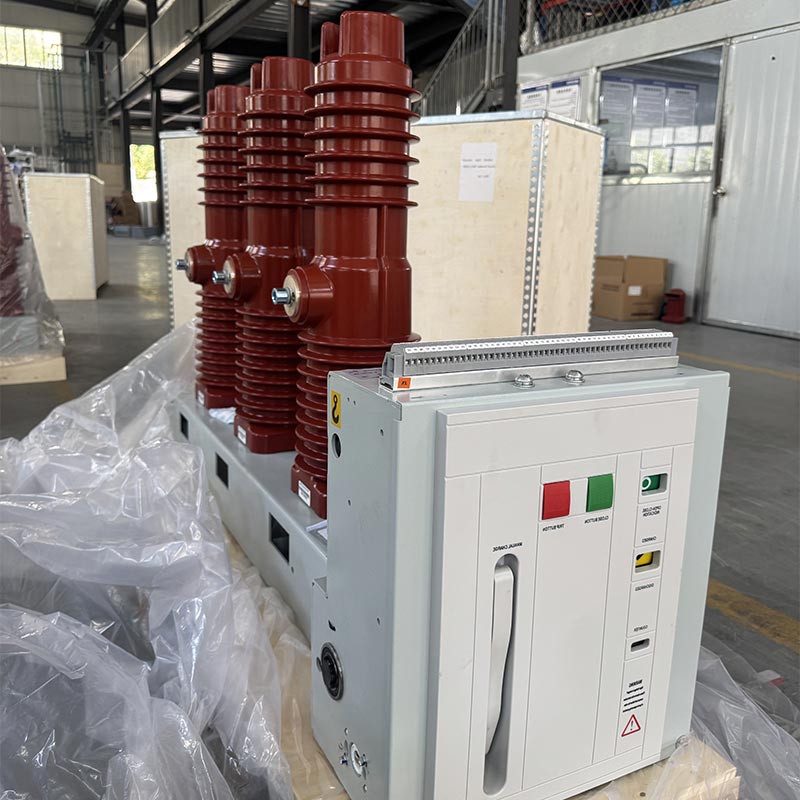

Disjuntor interno a vácuo de alta tensão

O disjuntor a vácuo de alta tensão interno da série Usune VS1 (ZN63) -12 é um núcleo de proteção e controle elétrico dispositivo para sistemas de energia de 12kV. O design integrado do mecanismo operado por mola e do corpo do disjuntor reduz links de transmissão intermediários, reduz o consumo de energia e o ruído e melhora o funcionamento do produto confiabilidade. O circuito principal utiliza pólos integralmente solidificados, conseguindo a miniaturização do disjuntor, melhorando a adaptabilidade ambiental e a vida útil e permitindo uma operação livre de manutenção na maioria dos cenários.

Vantagens do produto

1. Alta confiabilidade

O interruptor a vácuo é instalado longitudinalmente dentro de um cilindro tubular isolante feito de resina epóxi APG, proporcionando excelente resistência à fuga e prevenindo eficazmente o acúmulo de poeira e interferências externas. Isso pode operar de forma estável mesmo em ambientes úmidos e altamente poluídos.

2.Configuração flexível

Pode ser concebido como unidade de instalação fixa ou equipado com um atuador dedicado para formar um bloco de gavetas. Isso combina perfeitamente com o quadro tipo gaveta montado no centro do tipo KYN28A-12 (GZS). O tipo fixo também pode ser usado em o quadro fixo da série XGN.

3. Adaptável à operação frequente

Aproveitando as vantagens exclusivas da interrupção por vácuo, é particularmente adequado para cenários que exigem operação frequente na corrente operacional nominal e interrupção repetida da corrente de curto-circuito, oferecendo forte praticidade.

4. Conformidade com o padrão

Adere estritamente a GB/T1984-2014 "Disjuntores de alta tensão", JB3855-1996 "3,6~40,5kV de alta tensão interna Disjuntores a Vácuo", DL/T403-2000 "Disjuntores a Vácuo 12~40,5kV Condições Técnicas para Pedidos", e Padrões IEC62271-100:2008, garantindo garantia de qualidade confiável.

Parâmetros Técnicos

Estrutura e Função

1. Estrutura Geral

O disjuntor a vácuo de alta tensão interno Usune VS1 (ZN63) -12 adota uma estrutura integrada com o funcionamento mecanismo e câmara de extinção de arco dispostos na frente e atrás. O circuito condutor principal é trifásico estrutura montada no chão. Este design exclusivo reduz significativamente o acúmulo de poeira na câmara de extinção de arco superfície, evitando que a câmara de extinção de arco a vácuo seja afetada por fatores externos. Mesmo em ambientes úmidos e ambientes altamente poluídos, mantém excelente tensão suportável e alta resistência, superando similares produtos.

2. Estrutura do Mecanismo Operacional

O mecanismo de operação é um mecanismo planar operado por mola com armazenamento de energia manual e elétrica funções. O motor operacional está localizado no gabinete em frente à câmara de extinção de arco. O gabinete é dividido em cinco espaços de montagem por quatro divisórias intermediárias, cada uma abrigando o armazenamento de energia, transmissão, componentes de disparo e buffer do mecanismo operacional. O design integrado da câmara de extinção de arco e mecanismo operacional garante um alto grau de correspondência entre o desempenho do mecanismo operacional e o requisitos de abertura e fechamento da câmara de extinção de arco, reduzindo componentes redundantes, diminuindo a energia consumo e ruído e melhorando a confiabilidade operacional do disjuntor.

Ambiente Operacional

1. Temperatura ambiente: Máximo +40°C, Mínimo -15°C
2. Umidade Ambiente: Umidade relativa média diária ≤95%; Umidade relativa média mensal ≤90%; Média diária pressão de vapor de água ≤22×10⁻³MPa; Pressão média mensal de vapor de água ≤1,8×10⁻³MPa
3. Altitude: Não superior a 1000m
4. Intensidade Sísmica: Não superior a 8 graus
5. Ambiente atmosférico: Sem poeira significativa, fumaça, gases corrosivos ou inflamáveis, vapores ou névoa salina poluição no ar circundante.

Nota: Se as condições normais do ambiente operacional acima forem excedidas, consulte nosso fabricante em antecipadamente para personalizar o produto de acordo com as condições reais de trabalho.

Instalação e Comissionamento

1. Verifique o disjuntor quanto a danos durante o transporte e armazenamento. Se algum dano for encontrado, pare de usá-lo imediatamente e entre em contato com nosso fornecedor para suporte pós-venda.
2. Remova a sujeira (especialmente da superfície de isolamento). A sujeira gerada durante o transporte ou armazenamento pode afetar o desempenho de isolamento do produto e pode até causar riscos à segurança.
3. Operar manualmente o disjuntor de acordo com as normas para armazenar energia, fechar e abrir, observando se o status do armazenamento de energia e os indicadores de posição aberta/fechada estão normais.
4. Opere o disjuntor utilizando a fonte de alimentação operacional para armazenar energia, fechar e abrir, observando se o status do armazenamento de energia e os indicadores de posição aberta/fechada estão normais.
5. Operação do disjuntor tipo carrinho de mão: Insira a alça no orifício de pressão e gire-a no sentido horário para avançar e no sentido anti-horário para retrair, com curso de avanço total de 300±3mm; na posição aberta, suavemente mova-o para a posição de trabalho ou teste, girando a manivela 30 vezes em velocidade média até ouvir um som de "clique", indicando que está na posição correta (não use força excessiva para evitar danificar o mecanismo de impulso) e simultaneamente, o circuito indicador de posição correspondente será conectado.

Nota: Se um dispositivo de intertravamento de fechamento for selecionado, a fonte de alimentação do circuito de intertravamento deverá ser conectada ao desbloqueie-o antes de fechar o circuito.

Caso de aplicação do mundo real

Estudo de Caso: Projeto de Distribuição de Energia do Complexo Comercial Urbano

Um complexo comercial de 150.000㎡ (integrando shopping center, prédio de escritórios e hotel) no principal distrito comercial de Hangzhou, China, exigia disjuntores de alta tensão com desempenho estável, adaptabilidade a frequentes operação e alta segurança para garantir a continuidade da fonte de alimentação geral. Depois de comparar várias opções, o o cliente selecionou o disjuntor a vácuo interno de alta tensão tipo carrinho de mão Usune VS1-12/630-25, implantando 20 unidades para lidar com a proteção contra curto-circuito e controle de carga do sistema de distribuição de energia de alta e baixa tensão do complexo. Desde o comissionamento, ele operou de forma estável, sem quaisquer falhas, com tempo de isolamento de falhas reduzido para 0,3 segundos, garantindo efetivamente o funcionamento normal dos equipamentos elétricos e ganhando elogios do cliente.

Perguntas frequentes

Q1: E se o disjuntor a vácuo interno de alta tensão for usado em um ambiente fora da faixa normal?

A1: Se o ambiente operacional real exceder as condições normais (como altitude acima de 1000m, temperatura ambiente abaixo de -15℃ ou acima de +40℃, etc.), é necessário consultar previamente nosso fabricante. Nossa fábrica irá personalizar produtos com base em parâmetros ambientais reais, como melhorar o desempenho do isolamento e otimizar estruturas de vedação, para garantir uma operação estável no ambiente alvo.

Q2: Como fazer a manutenção dos disjuntores da série Usune VS1-12 para prolongar sua vida útil?

A2: O produto adota um pólo solidificado integrado e uma estrutura integrada, conseguindo uma operação livre de manutenção sob uso normal. Somente verificações periódicas da limpeza da superfície do disjuntor (especialmente do isolamento superfície), remoção de poeira e sujeira e observação dos indicadores de posição aberta/fechada e status de armazenamento de energia são necessários. Se alguma anormalidade for encontrada, pare imediatamente de usar o produto e entre em contato com nosso fornecedor para manutenção pós-venda profissional para evitar maiores danos.

Q3: Os disjuntores da série Usune VS1-12 são compatíveis com outras marcas de painéis?

A3: Sim. O produto foi projetado de acordo com normas nacionais e internacionais e é perfeitamente compatível com Quadro de distribuição tipo gaveta montado no centro tipo KYN28A-12 (GZS) e quadro fixo da série XGN. Além disso, nosso o fabricante pode ajustar as dimensões e interfaces do produto de acordo com o modelo específico do painel de distribuição cliente para garantir a compatibilidade. Antes de comprar, forneça os parâmetros do painel ao nosso fornecedor para aconselhamento profissional de correspondência.
