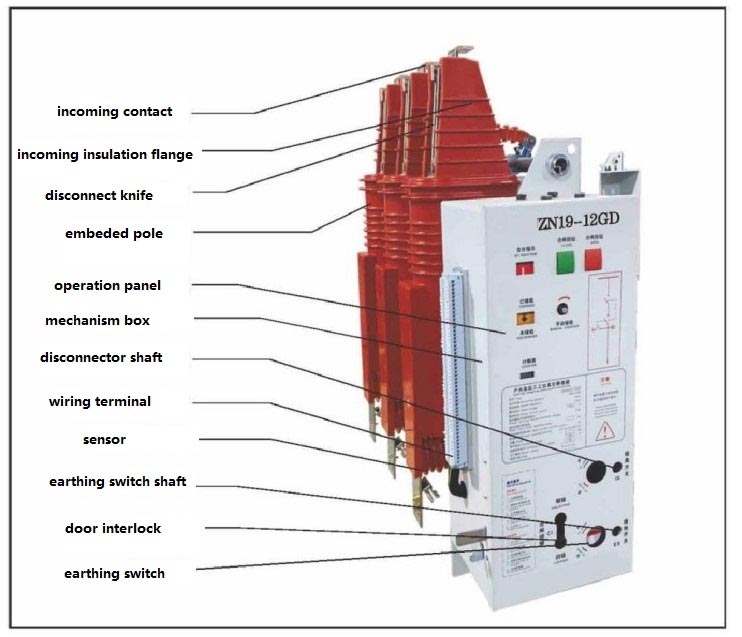

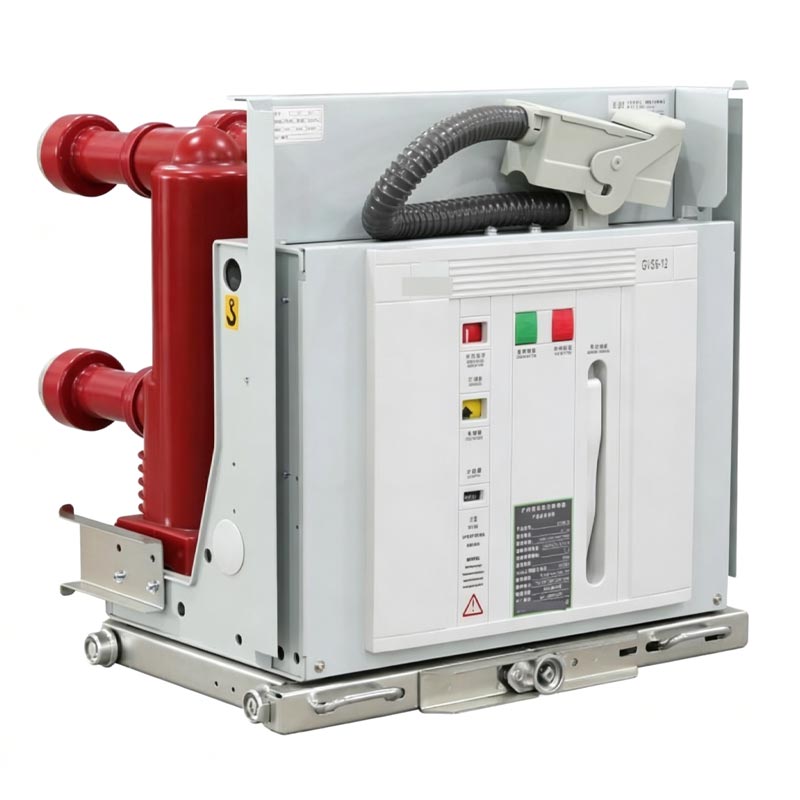

Disjuntor interno a vácuo de alta tensão

O disjuntor a vácuo interno HV é um disjuntor a vácuo interno de alta tensão e três posições, posicionado como "seguro, confiável, eficiente, livre de manutenção e adaptável a todos os cenários." É adequado para potência de 3,6-12kV sistemas, abordando os pontos problemáticos dos disjuntores tradicionais e servindo como uma unidade central de proteção para energia redes e equipamentos industriais.

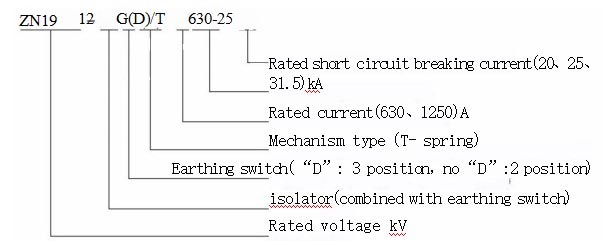

Código e significado do item

Nota: Se não houver chave de aterramento, o eixo de operação de aterramento atua como um eixo de intertravamento e as dimensões permanecem inalterados.

Principais vantagens

1. Desempenho eletromecânico superior e longa vida útil

Estrutura mecânica estável e excelente desempenho elétrico. A vida útil mecânica atinge 3.000 ciclos para chaves seccionadoras, 10.000 ciclos para disjuntores e 3.000 ciclos para chaves de aterramento. O circuito principal usa postes embutidos de estado sólido, melhorando a adaptabilidade ambiental e a confiabilidade do isolamento, alcançando operação livre de manutenção e redução dos custos de manutenção.

2. Design modular e operação conveniente

A estrutura modular integra vários componentes principais, alcançando um design miniaturizado. O mecanismo operacional pode ser substituído e mantido de forma independente, suportando operação manual, armazenamento de energia AC/DC e controle remoto, adaptando-se às diferentes necessidades operacionais e melhorando a eficiência.

3. Múltiplas proteções para evitar operação incorreta

O disjuntor a vácuo interno HV é equipado com dispositivos de intertravamento eletromecânicos abrangentes. O seccionador tem uma ruptura visível após o disparo, a porta do gabinete está interligada com a chave de aterramento e o A linha de saída está equipada com um sensor indicador de linha viva sem contato, garantindo de forma abrangente a operação e segurança do equipamento.

4. Aplicações versáteis

Adapta-se a vários tipos de gabinetes e pode ser instalado tanto para frente quanto para trás. Adequado para vários cargas, é especialmente adequado para cenários que envolvem operação frequente e múltiplas correntes de curto-circuito interrupções, atendendo diversas necessidades de distribuição de energia.

Parâmetros técnicos principais

Caso de aplicação do mundo real

Um estudo de caso de uma empresa industrial e de mineração de médio porte no leste da China verifica a utilidade prática do produto valor: O sistema de distribuição de energia de 10kV da empresa usava originalmente disjuntores a óleo tradicionais, que sofreram de altas perdas, manutenção complexa e alta taxa de falhas (8%). Depois de substituir o circuito defeituoso pelo HV Disjuntor a vácuo interno em 2023, operação livre de manutenção foi alcançada, economizando 30.000 RMB em manutenção anual custos, reduzindo o consumo de energia em 68%, diminuindo a taxa de falhas para menos de 1% e garantindo uma operação estável por 18 meses sem fracasso. Isto demonstra plenamente o valor do produto em "redução de custos, melhoria de eficiência e segurança", mostrando as capacidades profissionais da Usune como fornecedor.

Instruções de uso e manutenção do produto

1. Condições Operacionais Aplicáveis

O disjuntor a vácuo interno HV é adequado para ambientes internos com altitudes ≤1000m, intensidade sísmica ≤8 graus, e sem corrosão explosiva ou vibração severa, com umidade média diária <95% e média mensal umidade <90%. Para altitudes acima de 1000m, são necessários cálculos profissionais durante a seleção.

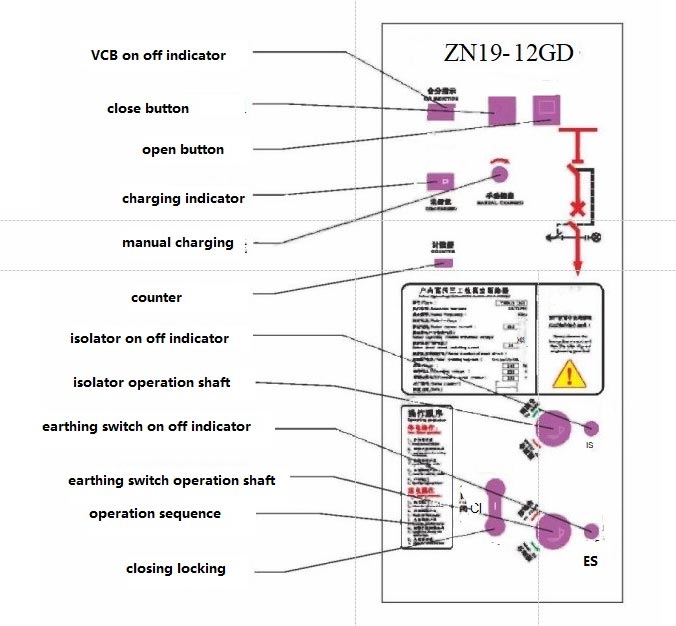

2. Procedimentos Operacionais

Suporta operação manual e elétrica: A operação manual requer uma alça de armazenamento de energia dedicada para energia armazenamento antes de fechar e abrir o disjuntor; a operação elétrica requer conexão a uma fonte de alimentação secundária fornecimento, armazenamento de energia e operação por meio de botões de controle. A chave de isolamento abre no sentido horário e fecha sentido anti-horário. A porta do gabinete e a chave de aterramento estão interligadas por segurança.

3. Requisitos de manutenção

Toda a unidade não necessita de manutenção; o interruptor a vácuo só deve ser inspecionado se houver danos externos suspeito. O mecanismo operacional requer inspeção regular e o exterior deve ser limpo após 5 anos de uso. operação ou após manutenção. A manutenção deve ser realizada por pessoal qualificado; a fonte de alimentação auxiliar deve ser desconectado primeiro.

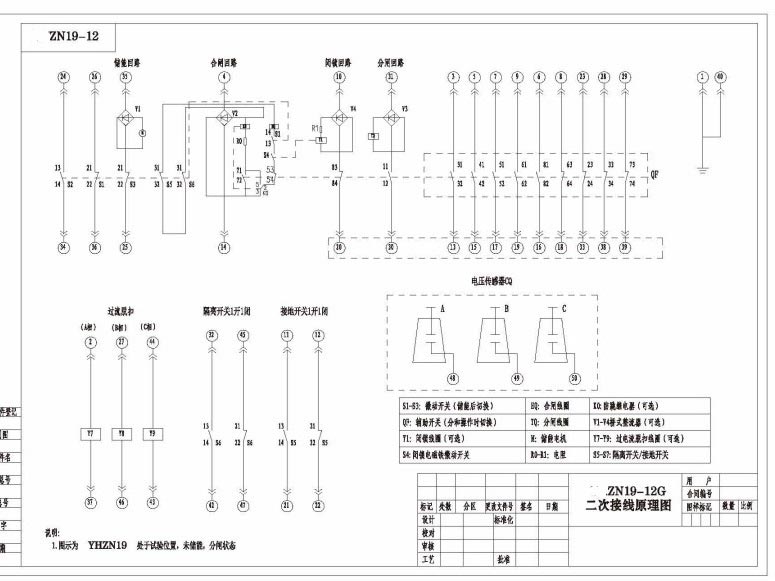

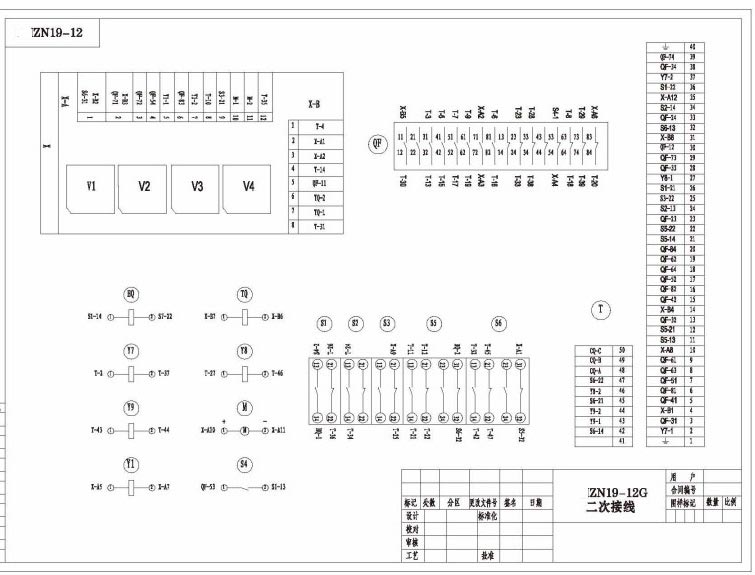

Dimensão externa e diagrama de fiação

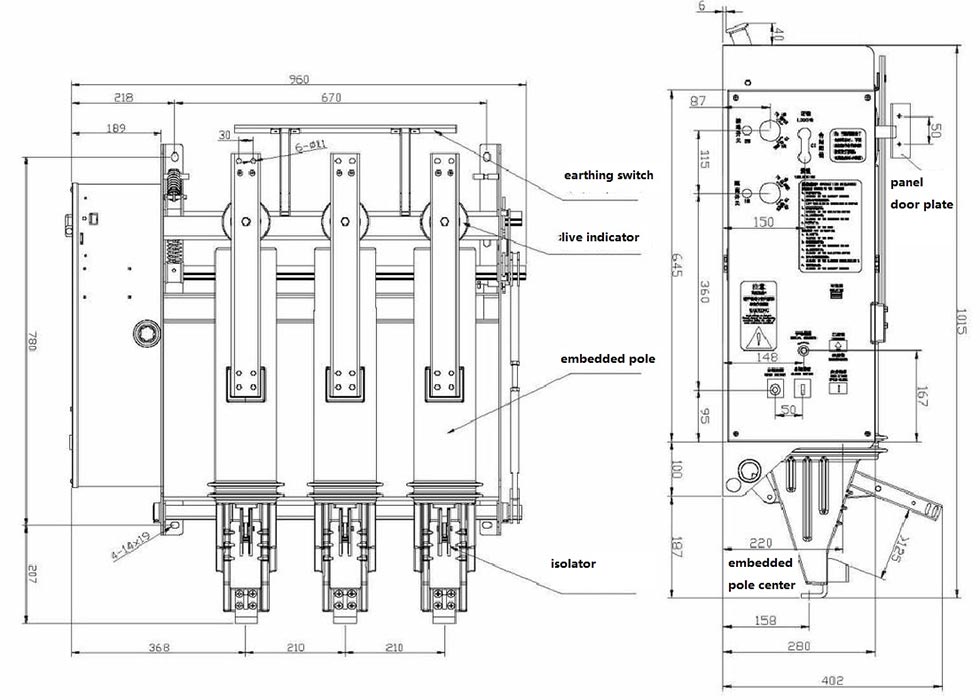

Instalação de inversão ZN19-12GD/(1250)-(31.5)

ZN19-12GD/(1250)-(31.5) instalação normal
