O transformador de tensão de 110 kV Pt da série Usune TYD é um transformador de tensão capacitivo de alto desempenho especificamente projetado para redes elétricas de alta tensão de 110kV. O produto adota o princípio de divisão de tensão capacitiva e um totalmente estrutura imersa em óleo selada, evitando as deficiências dos transformadores tradicionais, como tamanho grande e fraco anti-interferência e possui excelente resistência à poluição, tolerância a baixas temperaturas e resistência ao vento. Isto O equipamento integra funções de medição, proteção e acoplamento de comunicação de portadora e é um núcleo de suporte dispositivo para operação e manutenção inteligente de sistemas de transmissão e transformação de energia de 110kV.
O transformador de tensão de 110 kV Pt segue rigorosamente os padrões nacionais GB/T20840.1-2010, GB/T20840.5-2013 e GB/T19749-2005. Seus processos de projeto, produção e testes são padronizados e todos os parâmetros de desempenho atendem aos especificações de testes preventivos para equipamentos de energia.
Instruções Gerais
- TYD: Código especial para transformadores de potencial capacitivos
- 110/3: A tensão nominal de fase do sistema ao qual é compatível é 110kV
- 0,02: A capacitância nominal do divisor de tensão capacitivo é 0,02μF
- Código característico do sufixo: H - Tipo antipoluição; G - Tipo alta altitude (adequado para altitudes acima de 2.000m);
F - Adequado para sistemas com ponto neutro não aterrados de forma eficaz
Exemplo: TYD110/3-0.02FH representa um transformador de tensão capacitivo adequado para ponto neutro de 110kV redes elétricas aterradas de forma não eficaz, com capacitância nominal de 0,02μF e alta classificação antipoluição.

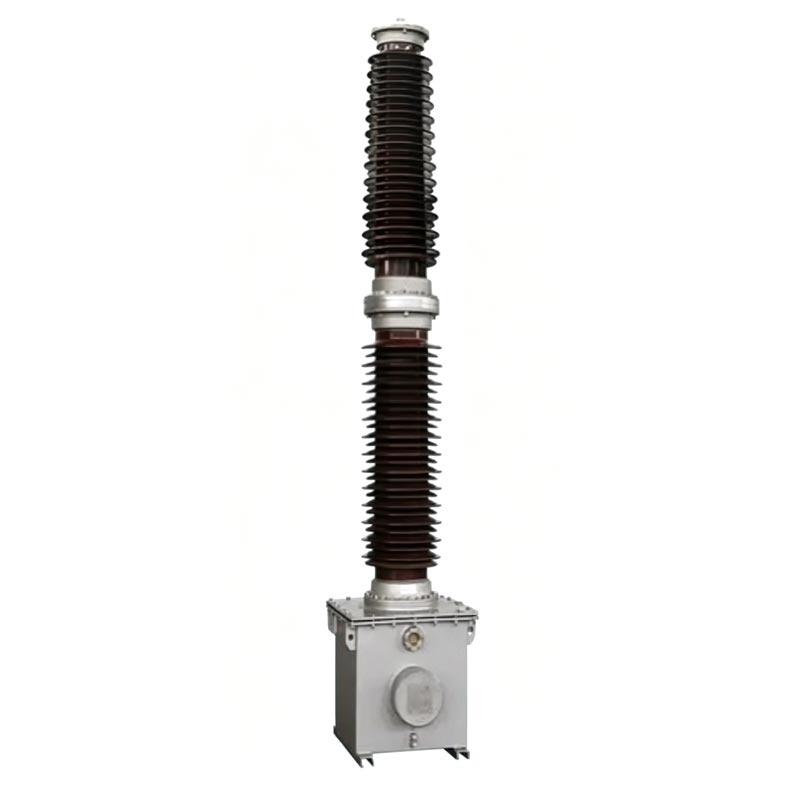

Composto por capacitores de acoplamento e capacitores de divisão de tensão empilhados juntos. Vários conjuntos de capacitores os elementos são conectados em série dentro da bucha de porcelana. Ele usa um filme fino de alta qualidade e papel capacitor dielétrico composto e impregnado a vácuo com óleo isolante de alta qualidade. O equipamento possui uma vedação totalmente estrutura com um dispositivo de compensação de óleo integrado para manter a pressão interna estável, evitar vazamento de óleo, elimina a necessidade de amostragem no local, isola efetivamente a umidade externa e as impurezas e garante estabilidade desempenho de isolamento.

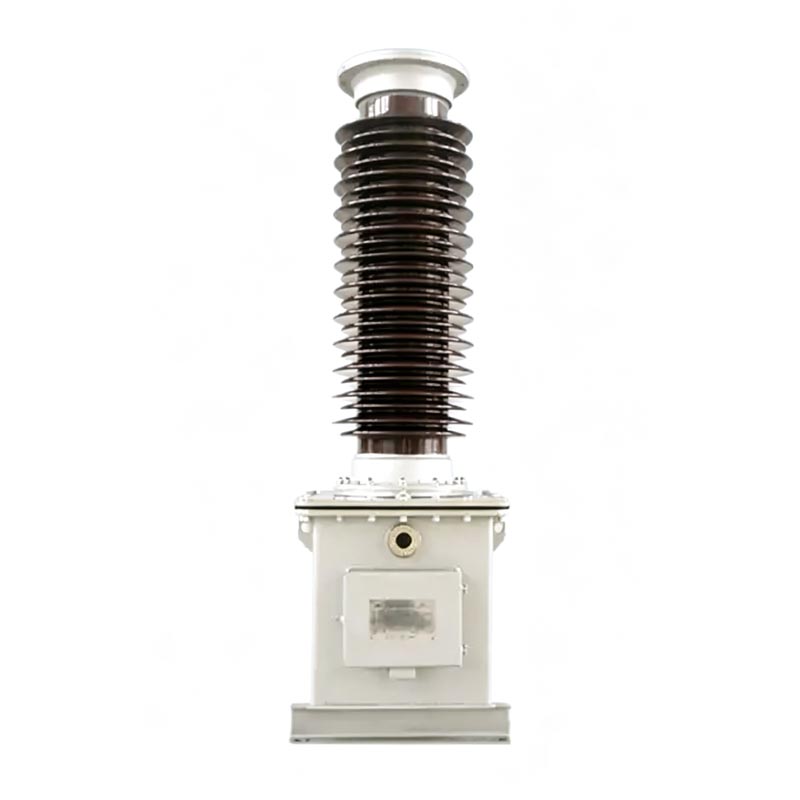

O Transformador de Tensão 110 kV Pt é totalmente vedado dentro de um tanque de aço cheio de óleo (que também serve como base do capacitor), incluindo um transformador intermediário, um reator de compensação e um reator de saturação rápida amortecedor. É pré-montado com o capacitor divisor de baixa tensão antes de sair da fábrica. O eletromagnético a unidade e o circuito de óleo do divisor do capacitor são completamente isolados, garantindo nenhuma interferência e operação estável. A fiação secundária e os terminais de onda portadora estão localizados centralmente em uma caixa de junção na parede lateral do tanque, claramente identificado para fácil fiação e manutenção no local.
Reduz com precisão a saída para fornecer um sinal padrão de baixa tensão, oferecendo suporte de dados confiável para energia medição de energia da rede e monitoramento de tensão em tempo real.
Equipado com equipamentos de proteção de relé e controle automático, permite identificação de falhas na rede elétrica, verificação de sincronização e proteção de linha, evitando danos ao equipamento e acidentes na rede elétrica causados por anomalias de tensão.
Serve como um capacitor de acoplamento dedicado para comunicação de portadora de linha de energia, fornecendo um canal de sinal estável para transmissão de dados da rede elétrica e operação e manutenção remotas.
Condições operacionais compatíveis: sistema de alimentação CA de 50/60 Hz
Tensão de saída secundária: 100/√3V, 100V (especificações padrão)
- Tangente de perda dielétrica: ≤0,002
- Erro do capacitor: não excedendo ±2% da classificação da placa de identificação
- Resistência de isolamento: ≥500MΩ (medido com um megôhmetro de 2500V)
- Capacidade de operação de sobretensão: operação de longo prazo a 1,2 vezes a tensão nominal; operação de curto prazo a 1,5
vezes a tensão nominal por 30 segundos; O tipo F pode operar continuamente por 8 horas a 1,9 vezes a tensão nominal
- Temperatura operacional: -40℃~+45℃ (personalizável para condições especiais)
Resistência máxima à velocidade do vento: 150km/h
- Altitude aplicável: ≤2000m (modelos de alta altitude disponíveis mediante solicitação)
Espessura máxima da cobertura: 10 mm
Classificação antipoluição: Classe D padrão (distância de fuga ≥ 43,3 mm/kV), Classe E opcional (distância de fuga ≥
53,7 mm/kV)

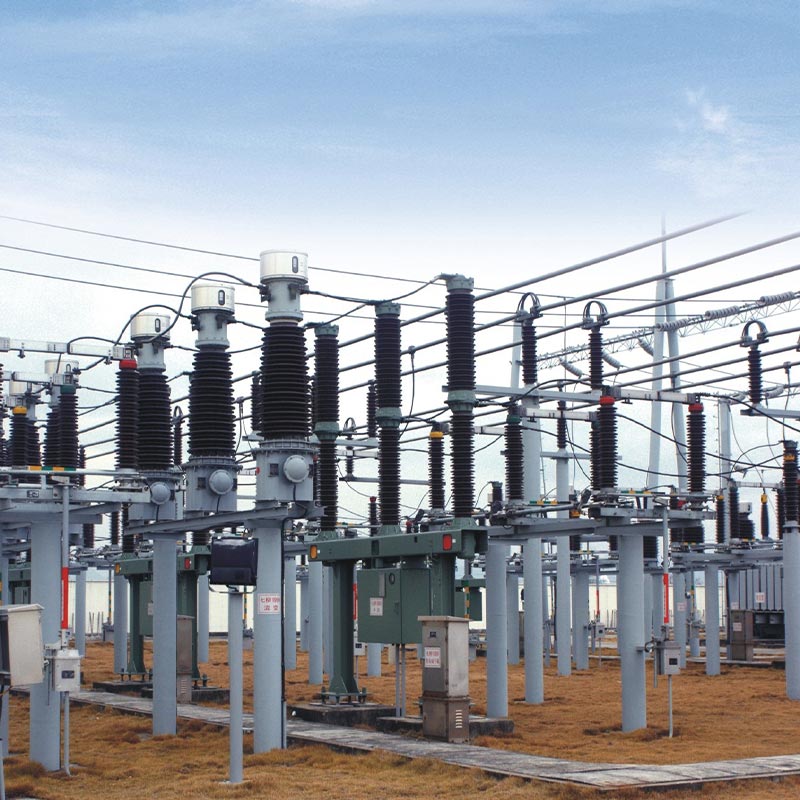

O transformador de tensão antipoluição Usune TYD110/3-0.02FH de 110 kV Pt foi aplicado com sucesso em uma área externa projeto de renovação de uma subestação regional de 110kV na província de Zhejiang. Esta subestação atende ao entorno parques industriais e áreas residenciais, exigindo estabilidade de fornecimento de energia e confiabilidade de equipamentos extremamente altas. Localizada em uma área costeira com alta umidade, alta névoa salina e forte poluição, e com brisas marítimas frequentes, o projeto exige rigoroso desempenho antipoluição, anticorrosão e antienvelhecimento de alta tensão equipamento.
O equipamento foi içado, instalado e comissionado estritamente de acordo com as especificações do fabricante antes de ser colocado em operação. Dois anos de operação e manutenção no local e dados de testes regulares mostram que parâmetros essenciais, como capacitância do equipamento e perda dielétrica, atendem consistentemente aos padrões nacionais, sem problemas como vazamento de óleo, ruído anormal ou desvio de parâmetro. Seu superior anti-incrustante e anti-corrosão estrutura resiste efetivamente à corrosão da névoa salina costeira e do ar úmido, evitando falhas comuns, como envelhecimento do isolamento e flutuações de tensão em transformadores de instrumentos tradicionais. Ele completa o poder de forma estável medição, monitoramento de tensão e acoplamento de comunicação portadora, garantindo fornecimento de energia contínuo e seguro para o subestação e verificando totalmente a estabilidade e adaptabilidade do produto sob condições externas adversas.
O equipamento é enviado como um conjunto completo de divisor de tensão capacitor + dispositivo eletromagnético. A instalação deve respeitar rigorosamente os números da placa de identificação; mistura e substituição arbitrárias são estritamente proibidas. Para equipamentos içamento, devem ser utilizados os furos de içamento dedicados para o tanque de óleo da unidade eletromagnética; içamento direto de buchas de porcelana do capacitor são proibidas. A fundação é fixada com parafusos M20 de alta resistência e a estrutura geral o ângulo de inclinação da instalação é ≤2/1000mm para garantir a operação estável do equipamento.
Principais requisitos de fiação: Os terminais do amortecedor d1 e d2 devem estar conectados de forma confiável; circuitos abertos são estritamente proibido. Quando não estiverem conectados ao equipamento portador, os terminais N e X devem estar em curto-circuito de forma confiável. Durante operação do equipamento, o terminal X deve ser aterrado direta e confiavelmente para evitar a entrada de alta tensão no gabinete secundário, danificando o equipamento e colocando em risco a segurança pessoal.
O equipamento possui estrutura imersa em óleo totalmente vedada, garantindo desempenho estável e eliminando a necessidade para amostragem e testes de óleo de rotina. A manutenção de rotina requer apenas verificações periódicas da vedação do equipamento condição, aperto do terminal e solução de problemas para ruídos anormais, anomalias de tensão secundária e repentinos picos de tensão na conexão delta aberto. Desmontagem não autorizada dos parafusos de fixação e vedação do equipamento estrutura é estritamente proibida. O divisor de capacitor e o dispositivo eletromagnético não devem ser desmontados sem a permissão do fabricante. Após o sucateamento do equipamento, ele deverá ser entregue ao órgão ambiental local departamento de proteção para descarte centralizado e inofensivo para evitar a poluição ambiental.
H é o tipo resistente à poluição, adequado para cenários industriais costeiros e altamente poluídos, com maior distância de fuga e resistência à corrosão; G é o tipo de alta altitude, otimizado para áreas acima de 2.000 m de altitude, adequado para ambientes ultravioleta fortes e de baixa tensão; F é um tipo dedicado para ponto neutro não eficaz aterramento, com maior tolerância a sobretensões, adequado para sistemas de rede elétrica correspondentes. O modelo apropriado pode ser selecionado com base no ambiente geográfico do projeto e no sistema de rede elétrica.
D1 e D2 são terminais amortecedores. Abri-los causará falha do amortecedor, provocando surtos de sobretensão internos e causando danos permanentes aos capacitores e unidades eletromagnéticas. Quando nenhum equipamento transportador estiver conectado, desconectar os terminais NX permitirá que alta tensão entre na caixa de junção secundária, queimando o secundário equipamentos de monitoramento e proteção e causando um acidente de segurança. A confiabilidade das conexões terminais deve ser verificado antes do comissionamento do equipamento.
Não, não são necessárias amostras e testes periódicos de óleo. A unidade eletromagnética opera em baixa tensão e um conjunto completo de testes de vedação e desempenho foi concluído antes de sair da fábrica, garantindo confiabilidade desempenho de vedação. A amostragem no local irá perturbar o equilíbrio da pressão interna do equipamento, levando a problemas potenciais, como queda do nível de óleo, entrada de umidade e deterioração do isolamento. Apenas verificações de rotina precisa verificar a integridade das vedações e a estabilidade dos parâmetros elétricos. Se os parâmetros estiverem anormais, entre em contato com o fabricante para testes especializados.
