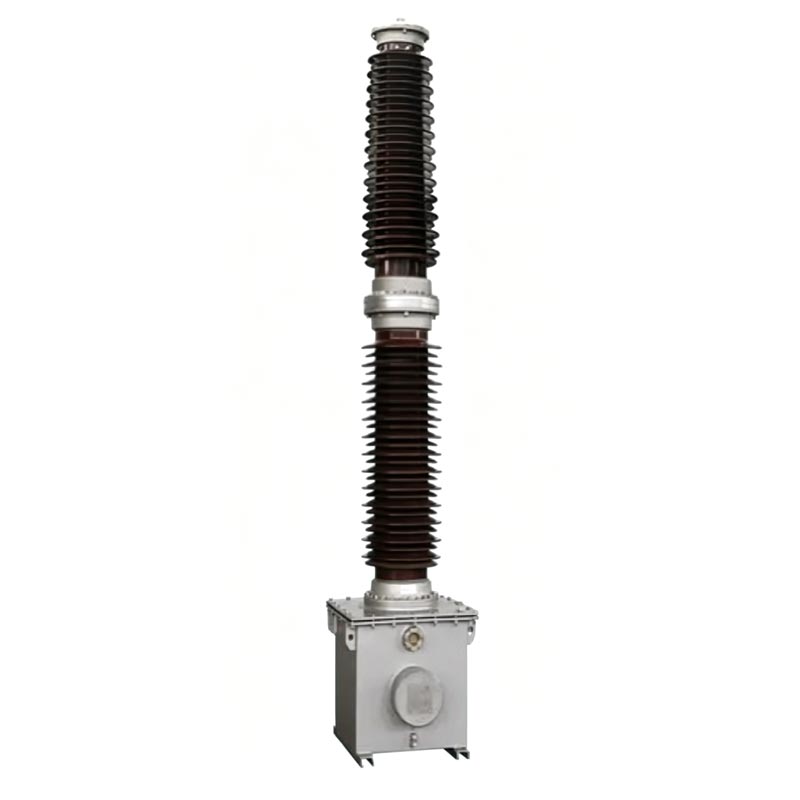

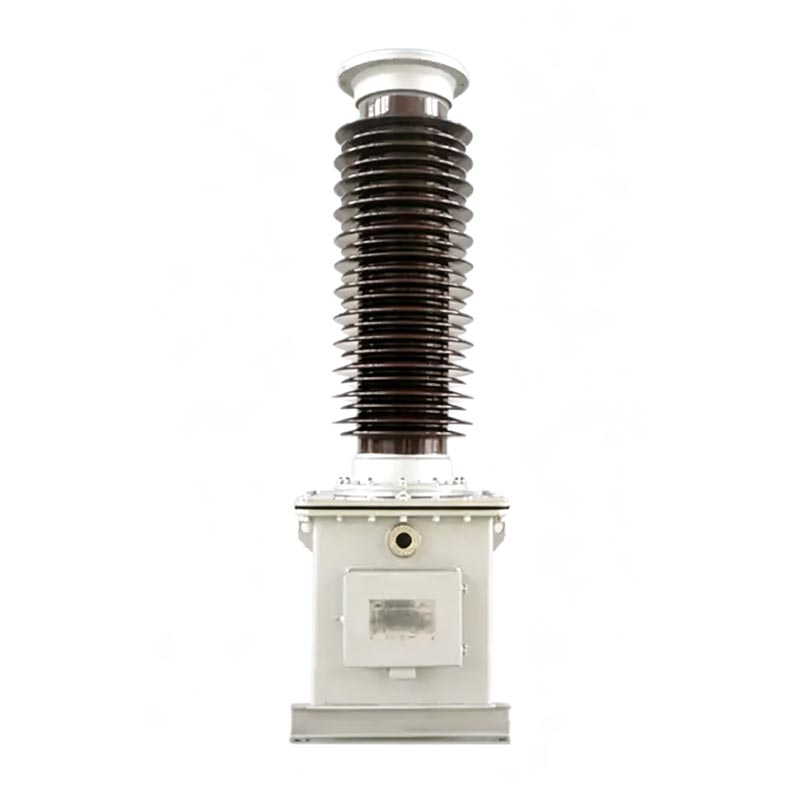

Transformador de tensão externo

O transformador de tensão externa da série Usune TYD cobre todos os níveis de tensão de 35kV a 220kV, convertendo alta tensão sistemas para sinais de baixa tensão padrão de 100/√3 V ou 100 V para atender às necessidades de medição de energia, medição de tensão, proteção de relé e verificação de sincronização de rede. Comparado aos transformadores de tensão eletromagnéticos tradicionais, este produto também possui acoplamento de comunicação de portadora de linha de energia, evitando problemas de ferroressonância. É geral A estrutura é confiável, garantindo a operação segura e estável a longo prazo das redes elétricas de alta tensão, tornando-a um núcleo dispositivo de suporte para construção de redes inteligentes.

Transformador de Tensão Capacitor

TYD-35 (66, 110/220)kV-0,01 (0,02)

Instruções Gerais

Explicação do modelo do produto

Os códigos dos modelos da série TYD definem claramente os parâmetros do produto e os cenários aplicáveis, facilitando a engenharia seleção e instalação no local. As regras de codificação são as seguintes:

1. Estrutura do modelo: TYD ① – ② ③

- TYD: Código para transformador de tensão capacitivo
- ①: Tensão nominal de fase do sistema (unidade: kV)
- ②: Capacitância nominal do divisor de tensão (unidade: μF, opcional 0,01μF, 0,02μF)
- ③: Código do sufixo do recurso funcional

2. Explicação do código do sufixo:

- H: Tipo resistente à poluição, adequado para áreas altamente poluídas
- G: Tipo de alta altitude, adequado para áreas acima de 2.000 m de altitude
- F: Adequado para sistemas com ponto neutro não aterrados de forma eficaz

3. Exemplo de modelo típico

TYD110/√3-0,02FH, representando um nível de tensão de 110kV, uma capacitância nominal do divisor de tensão de 0,02μF, adequado para sistemas de ponto neutro não efetivamente aterrados e ambientes de poluição Classe D, um transformador de tensão capacitivo.

Funções principais

1. Medição precisa e medição de tensão

Permite aquisição de tensão e medição de energia de alta precisão, garantindo um ajuste preciso da rede elétrica dados de consumo.

2. Proteção da rede elétrica e controle automático

Fornece sinais de tensão estáveis para proteção de relé, controle automático da rede elétrica e sincronização verificação, permitindo resposta rápida a falhas do sistema.

3. Acoplamento de comunicação de linha de energia

Atua como um capacitor de acoplamento para comunicação da portadora da linha de energia, conseguindo a transmissão do sinal da linha de energia sem fiação adicional.

Padrões de Execução

Todo o processo de produção e teste do Transformador de Tensão Externo segue rigorosamente as normas nacionais padrões oficiais, atendendo totalmente às especificações de aceitação de engenharia:
- GB/T20840.1-2010 "Transformadores de Instrumentos - Parte 1: Requisitos Técnicos Gerais"
- GB/T20840.5-2013 "Transformadores de Instrumentos - Parte 5: Requisitos Técnicos Suplementares para Tensão Capacitiva Transformadores"
-GB/T19749-2005 "Capacitores acoplados e divisores de tensão capacitivos"

Condições Ambientais Aplicáveis

O transformador de tensão externo possui excelente adaptabilidade ambiental e pode operar de forma estável sob condições complexas condições externas. Os parâmetros padrão aplicáveis ​​são os seguintes:
Cenários de instalação: adequados para uso interno e externo
- Temperatura Ambiente: -40℃~+45℃ (Condições especiais podem ser personalizadas e negociadas)
- Velocidade máxima do vento: ≤150km/h
Altitude nominal: ≤2000m (a versão tipo G de alta altitude se adapta a altitudes mais elevadas)
- Espessura da cobertura: ≤10mm
Classificação antipoluição: Classe D padrão (distância de fuga ≥ 43,3 mm / kV), Classe E opcional (distância de fuga ≥ 53,7 mm/kV)

Vantagens estruturais do produto

O CVT da série Usune TYD adota uma estrutura modular integrada, composta por duas partes principais: uma tensão capacitiva divisor e um dispositivo eletromagnético. A estrutura é robusta e durável:

1. Divisor de tensão capacitiva de alta resistência

Utiliza um dielétrico composto de filme fino e papel capacitor de alta qualidade. Vários elementos capacitores são conectados em série dentro da bucha de porcelana, impregnados a vácuo com óleo isolante de alta qualidade. O totalmente estrutura selada está equipada com um dispositivo de compensação de óleo para manter a estabilidade da tensão interna, eliminando óleo problemas de vazamento e umidade. A estrutura de montagem do parafuso garante uma instalação conveniente e uma conexão segura.

2. Dispositivo eletromagnético integrado

Inclui um transformador intermediário integrado, reator de compensação e amortecedor de reator de saturação rápida, todos vedados dentro de um tanque de aço cheio de óleo. É pré-montado com o divisor de baixa tensão antes de sair da fábrica, garantindo o isolamento completo do sistema de óleo isolante e eliminando interferências mútuas.

3. Projeto de proteção de segurança

Equipado com terminais dedicados de amortecimento, aterramento e onda portadora com marcações claras. Proteção múltipla estruturas evitam efetivamente riscos de segurança, como vazamento de alta tensão e danos a equipamentos secundários.

Cas de aplicação de engenharia

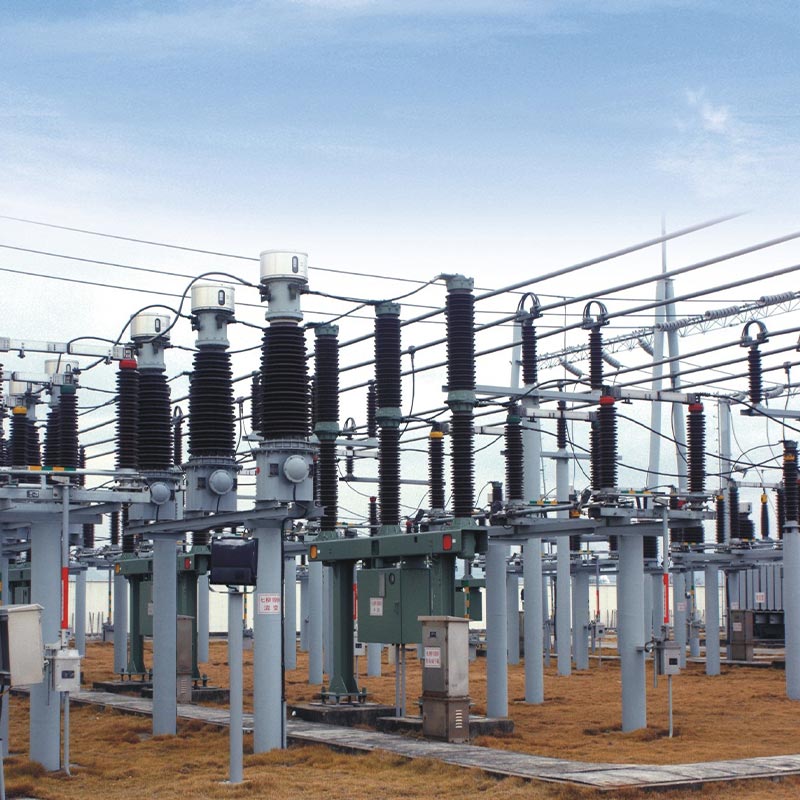

Como fornecedor de alta qualidade de equipamentos CVT de alta tensão, os transformadores de tensão da série TYD da Usune foram aplicado com sucesso em um projeto importante de renovação da rede elétrica urbana de 110kV em Zhoushan, província de Zhejiang. O projeto selecionou o modelo clássico TYD110/√3-0.02FH, adequado para as complexas condições de operação do local zona costeira com forte poluição e um ponto neutro não eficazmente aterrado.
O equipamento original desta subestação sofria de medição de tensão instável e fraca resistência anti-interferência capacidades. Depois de substituir os CVTs pelos CVTs da série Usune TYD, o equipamento tem operado de forma estável por mais de 3 anos, mantendo medição precisa e saída de sinal estável, mesmo em ambientes agressivos, como alta umidade, névoa salina e ventos fortes. Isto fornece suporte confiável para proteção de relés de subestações e comunicação, melhorando efetivamente a confiabilidade da operação da rede elétrica regional, reduzindo equipamentos taxas de falha e verificação completa do excelente desempenho de resistência às intempéries e à poluição do produto.

Especificações de operação e manutenção

1. Parâmetros operacionais principais

- Operação de longo prazo: 1,2 vezes a tensão nominal (1,2Un)
- Sobrecarga de curto prazo: pode operar por 30 segundos com tensão de 1,5Un
Tipo F dedicado: pode operar continuamente por 8 horas com tensão de 1,9Un

2. Requisitos de manutenção diária

- Verifique regularmente o estado de vedação do equipamento para evitar vazamento de óleo isolante;
- Garantir conexão confiável dos terminais de amortecimento d1 e d2; a operação em circuito aberto é estritamente proibida;
- Quando não estiverem conectados ao equipamento portador, os terminais N e X devem estar em curto-circuito de forma confiável;
- É proibida a desmontagem não autorizada dos parafusos de vedação e das estruturas de vedação dos orifícios de enchimento de óleo;
- Amostragem de óleo de rotina e testes da unidade eletromagnética não são necessários para evitar riscos de segurança causados pelo óleo o nível cai.

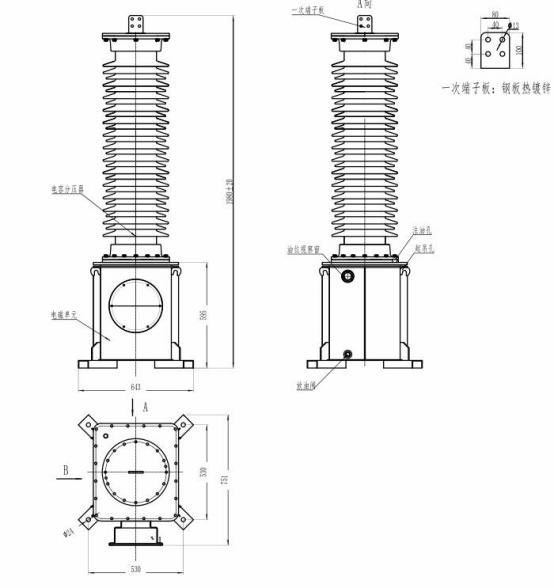

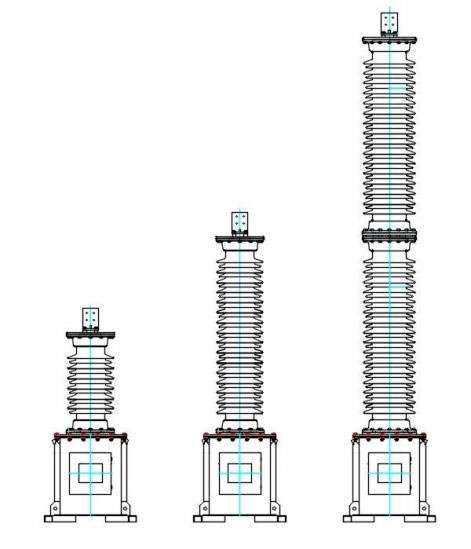

Dimensões do produto.

Referência do Projeto

Projeto de lançamento de foguete Cas-space

Relatório de teste

Perguntas frequentes

Q1: Quais testes principais precisam ser concluídos antes do comissionamento do CVT da série Usune TYD?

Três testes principais devem ser concluídos de acordo com o padrão DL/T596-1996: Primeiro, a capacitância e o dielétrico A perda do divisor do capacitor deve ser testada, com o valor da capacitância desviando da placa de identificação em ≤2% e o tangente de perda dielétrica ≤0,002. Segundo, a resistência de isolamento da unidade eletromagnética deve ser testada usando um Megôhmetro de 2500V, com resistência de isolamento de cada terminal ao terra ≥500MΩ. Terceiro, a calibração de precisão O teste requer aumentar o ângulo dos cabos de alta tensão para reduzir a interferência de capacitância parasita e garantir precisão de medição.

Q2: Quais são as principais precauções para a instalação no local do transformador de tensão externo?

Primeiro, o divisor do capacitor e o dispositivo eletromagnético são um conjunto correspondente e devem ser instalados de acordo com o números da placa de identificação; eles não podem ser trocados arbitrariamente. Em segundo lugar, os orifícios de elevação da unidade eletromagnética tanque de óleo deve ser usado para içamento; é proibido levantar a luva de porcelana do capacitor para evitar que o equipamento dano. Terceiro, a fundação deve ser fixada com parafusos M20 de alta resistência e a inclinação geral do equipamento deve não exceda 2/1000 mm. Quarto, certifique-se de que o terminal X esteja aterrado de forma confiável e que o terminal de amortecimento esteja seguro conectado para evitar danos ao equipamento.

Q3: Para quais cenários os modelos de sufixo H, G e F são adequados?

H é do tipo antipoluição, adequado para ambientes altamente poluídos e altamente corrosivos, como áreas costeiras e minas industriais; G é o tipo de alta altitude, otimizado para alta altitude, baixa tensão e baixa temperatura ambientes, adequados para áreas acima de 2000m; F é do tipo adaptativo ao sistema, projetado especificamente para ponto neutro sistemas de energia não efetivamente aterrados, com maior tolerância a sobretensão, adequados para redes elétricas especiais condições de operação.

Força de fábrica e garantia de serviço

Zhejiang Usune Electric é uma fábrica profissional de equipamentos elétricos de alta tensão que integra P&D, produção, e vendas. Com anos de experiência na área de transformadores de alta tensão, possui um sistema completo de produção e rigorosos processos de inspeção de qualidade. Todos os produtos TYD passaram nos testes de padrão nacional, garantindo estabilidade desempenho e alto custo-benefício. Produtos padronizados e soluções customizadas podem ser fornecidas de acordo com diferentes níveis de tensão, condições ambientais e requisitos da rede elétrica, fornecendo alta tensão confiável equipamentos de apoio para projetos de energia globais.
