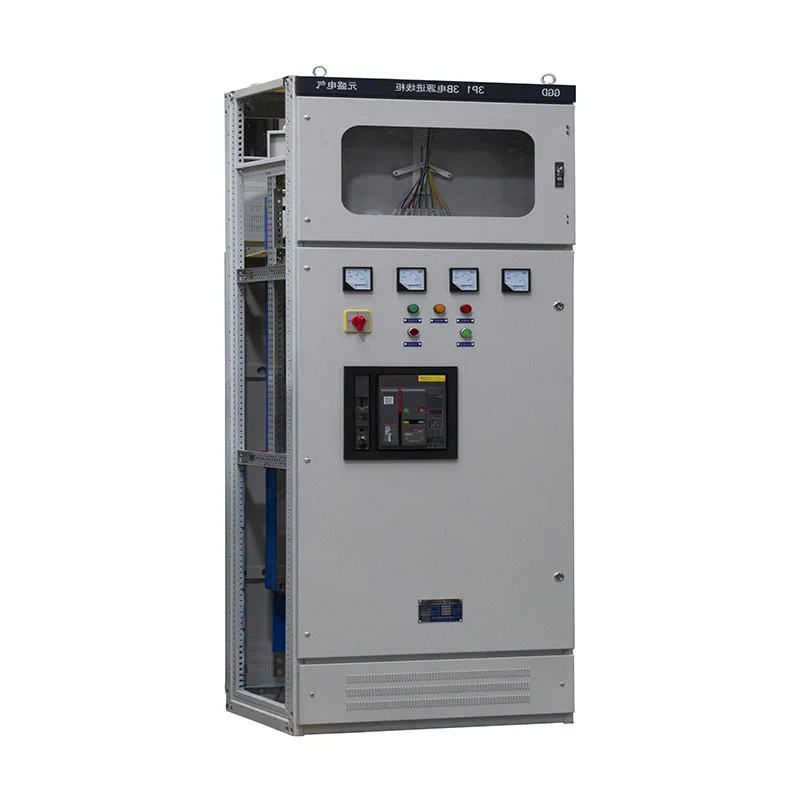

Desenvolvido por Zhejiang Usune Electric Co., Ltd., o quadro de distribuição extraível de baixa tensão é adequado para AC Sistemas de 50Hz com tensão nominal de trabalho até 400V e corrente nominal até 3150A. O design combina barramento de cobre distribuição, disjuntores configuráveis, fiação secundária organizada e espaços de cabos dedicados para suportar diferentes layouts do projeto. A Usune fabrica e fornece soluções de manobra de baixa tensão para usinas de energia, subestações, fábricas, instalações de mineração, edifícios comerciais e outros projetos de distribuição de energia na China e nos mercados internacionais.
Diferentes cargas elétricas requerem diferentes arranjos de alimentação. O gabinete pode ser configurado de acordo com o diagrama de distribuição de energia, permitindo circuitos de entrada, circuitos de saída, alimentadores de motores e potência reativa circuitos de compensação a serem dispostos dentro do mesmo sistema de distribuição de baixa tensão.
Para requisitos de distribuição maiores, os disjuntores universais, como as séries Emax, MT, 3WN, AH e ME, podem ser selecionado de acordo com o desenho do projeto. A configuração também pode incorporar disjuntores em caixa moldada, interruptores e outros componentes elétricos com base na classificação de corrente exigida e no esquema de proteção.
Esta abordagem de configuração permite que o equipamento seja adaptado a diferentes arquiteturas de distribuição de energia de depender de um arranjo elétrico fixo.
O barramento principal e os barramentos ramificados usam cobre eletrolítico para fornecer um caminho estável de transporte de corrente entre os e circuitos de saída. Isolamento retardador de chama e mangas termorretráteis são aplicadas ao barramento relevante seções para melhorar a proteção do isolamento e manter a identificação clara das fases.
O arranjo do barramento é projetado de acordo com o desenho elétrico e os requisitos de corrente nominal. Flexível conexões de barramento também podem ser fornecidas na conexão de entrada entre a ponte de barramento e o circuito principal disjuntor quando exigido pelo design do projeto.
Para as equipes de compras, esta configuração ajuda a simplificar a combinação do quadro de distribuição com transformadores upstream, pontes de barramento e sistemas de alimentação a jusante.
A estrutura do gabinete e as divisórias internas são fabricadas em chapas de aço laminadas a frio. A placa padrão espessura não seja inferior a 2 mm, proporcionando resistência mecânica suficiente para operação normal, inspeção e manutenção.
A estrutura do gabinete fornece áreas dedicadas para componentes elétricos, conexões de cabos e controle secundário fiação. Portas, manípulos de manobra, placas de identificação e etiquetas internas estão dispostas de acordo com as características elétricas design para facilitar a identificação do circuito durante o comissionamento e manutenção.
Um barramento de aterramento de cobre PE corre ao longo da direção do arranjo do gabinete. Componentes que necessitam de aterramento podem ser conectado a este condutor, com terminais de aterramento dedicados fornecidos para conexão ao aterramento externo rede.
O circuito secundário é organizado de acordo com os desenhos do projeto e requisitos de controle. A fiação de controle usa condutores de cobre isolados flexíveis e são organizados em feixes para fornecer uma fiação interna limpa e de fácil manutenção arranjo.
Os circuitos de controle geralmente utilizam condutores de 1,5 mm², enquanto os circuitos de corrente CA utilizam condutores de 2,5 mm², sujeitos às projeto final de engenharia. São usados blocos terminais retardadores de chama e números de fios ou marcas de identificação de circuito são fornecidos para corresponder aos desenhos elétricos.
Para gabinetes de entrada, a proteção de disparo por subtensão pode ser incorporada na proteção do disjuntor arranjo. Luzes indicadoras, interruptores de controle e instrumentos de medição também podem ser configurados de acordo com o função de cada circuito.

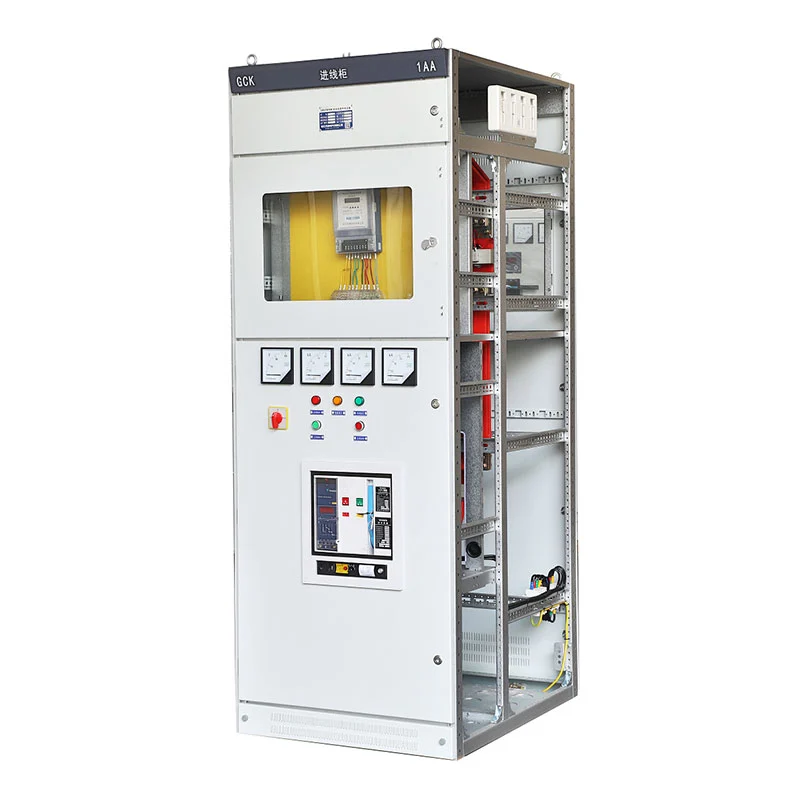

O quadro de distribuição extraível de baixa tensão pode ser configurado para vários tipos comuns de energia de baixa tensão funções de distribuição. Um gabinete de entrada recebe energia do transformador ou fonte de energia a montante, enquanto gabinetes de saída distribuem eletricidade para cargas a jusante.

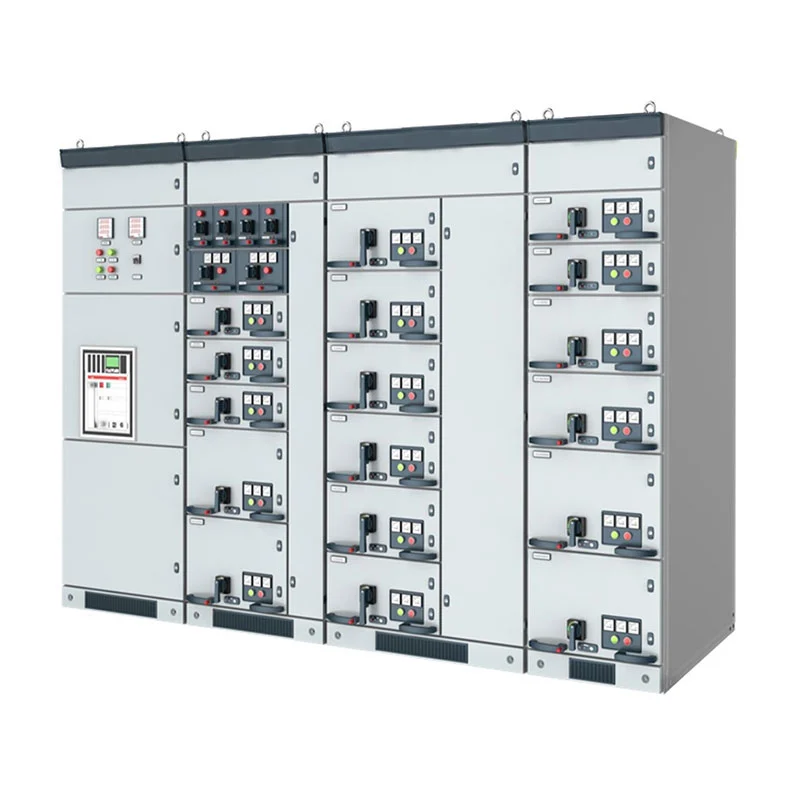

Os circuitos de controle do motor podem ser organizados usando configurações de gavetas grandes e pequenas, com disjuntores ou fusíveis. chaves rotativas de carga selecionadas de acordo com as características do motor. Os gabinetes de compensação de capacitores podem incorporar equipamentos de compensação de potência reativa manual, automática ou remota.
Este arranjo modular permite que a mesma plataforma de gabinete suporte diferentes tarefas de distribuição elétrica dentro um projeto.
| Item | Especificação |
| Tipo de produto | Quadro de distribuição extraível de baixa tensão |
| Tensão nominal de trabalho | 0,4kV |
| Frequência nominal | 50Hz |
| Corrente nominal | Até 3150A |
| Grau de Proteção | IP23 |
| Instalação | Interior |
| Altitude | ≤2000m |
| Nível de poluição | Nível 3 |
| Temperatura Ambiente | -10°C a +40°C |
| Umidade relativa média diária | ≤95% |
| Umidade Relativa Média Mensal | ≤90% |
| Intensidade Sísmica | ≤Magnitude 8 |
| Material do barramento principal | Cobre Eletrolítico |
| Material do gabinete | Placa de aço laminada a frio |
| Cor padrão do gabinete | Cinza Elétrico, RAL7032 |
| Modelo | Tensão nominal (V) | Corrente nominal (A) | Corrente nominal de interrupção de curto-circuito (KA) | Corrente suportável nominal de curta duração (1s) (kA) | Corrente suportável de pico nominal (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| Código do produto | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
O equipamento destina-se à instalação interna em ambientes sem fortes vibrações, impactos ou corrosão. condições. A temperatura ambiente deve permanecer entre -10°C e +40°C, com temperatura média dentro de 24 horas não excedendo +35°C.
A altitude de instalação é normalmente limitada a 2.000 m. A uma temperatura ambiente máxima de +40°C, a relativa a umidade não deve exceder 50%, enquanto uma umidade relativa mais alta pode ser permitida em temperaturas mais baixas, de acordo com as condições ambientais aplicáveis.
A inclinação de instalação não deve exceder 5° do plano vertical. Se o equipamento for necessário para fins especiais ambientes ou condições de operação, a configuração final pode ser determinada através de consulta técnica entre a Usune e o cliente.
A segurança elétrica é abordada através da construção do gabinete e da proteção do circuito. Mecânica e elétrica funções de intertravamento são incorporadas de acordo com a configuração selecionada para reduzir erros operacionais.
O gabinete usa etiquetas de circuito e números de componentes claramente identificados, enquanto o sistema de aterramento fornece um barramento de cobre PE dedicado para conexões de aterramento. Os compartimentos de cabos podem ser projetados com espaço suficiente para cabeçotes de cabos e instalação de transformadores de corrente de seqüência zero quando necessário.
As portas dianteiras e traseiras são projetadas para abertura e fechamento estáveis, enquanto os componentes operacionais são posicionados para evite interferência com portas e puxadores de armários.
A Usune fabrica seus equipamentos elétricos de baixa tensão de acordo com os requisitos IEC e GB aplicáveis. Relevante os padrões incluem GB/T 14048.2, GB 7251.12 e requisitos IEC aplicáveis para comutadores de baixa tensão e conjuntos de controle.
O sistema de produção e gestão é suportado pelas certificações ISO 9001, ISO 14001 e ISO 45001. O produto também pode ser fornecido com certificação CE e documentação de teste relevante de acordo com os requisitos do projeto.
Essas certificações e padrões fornecem às equipes de compras uma base documentada para avaliação de fornecedores, projetos aprovação e compras internacionais.
O controle de qualidade abrange materiais de gabinete, barramentos de cobre, componentes elétricos, fiação secundária e acabamentos montagem. Os componentes são selecionados de acordo com os desenhos de projeto e especificações técnicas aprovados.
Antes da entrega, o equipamento montado passa por inspeções e testes de rotina. Fiação, identificação de componentes, conexões de aterramento, estrutura do gabinete e funções elétricas são verificadas em relação à documentação do projeto para reduza problemas de instalação e comissionamento no local do cliente.
Usune também mantém registros de produção e inspeção para apoiar a verificação de qualidade e rastreabilidade do projeto.
O quadro de distribuição extraível de baixa tensão foi fornecido para o projeto de lançamento de foguete Cas-space, onde a distribuição confiável de energia de baixa tensão é necessária para instalações do projeto e suporte elétrico sistemas.
Para projetos de engenharia com múltiplas cargas elétricas e diferentes circuitos de distribuição, o gabinete modular configuração permite que a energia de entrada, os circuitos de alimentação e as funções elétricas auxiliares sejam organizadas de acordo com o projeto de distribuição de energia.
As dimensões do gabinete podem ser determinadas de acordo com os desenhos elétricos aprovados, seleção de componentes, cabos requisitos de entrada e condições de instalação no local. Usune pode fornecer desenhos dimensionais correspondentes para revisão de engenharia antes da produção.
Usune realiza inspeção e testes de rotina antes do envio. O processo de teste abrange a montagem do gabinete, conexões elétricas, instalação de componentes, aterramento, fiação secundária e outras funções relevantes.
Relatórios de testes e documentação técnica podem ser fornecidos de acordo com os requisitos do projeto, auxiliando os clientes completar os procedimentos de inspeção de entrada, instalação e comissionamento.
A configuração padrão é classificada em 0,4kV, com corrente nominal de até 3150A. A configuração elétrica final é determinado de acordo com a carga do projeto e desenhos de projeto.
Sim. Usune pode personalizar a configuração do gabinete de acordo com esquemas elétricos, quantidade de circuito, componente seleção, direção de entrada do cabo, dimensões do gabinete e outros requisitos do projeto.
O sistema pode acomodar diferentes configurações de disjuntores. Disjuntores universais como Emax, MT, As séries 3WN, AH e ME podem ser selecionadas de acordo com o projeto aprovado.
Sim. As configurações de controle do motor podem ser organizadas usando diferentes tamanhos de gaveta e disjuntores ou fusíveis adequados. interruptores de carga de acordo com a capacidade do motor e requisitos de proteção.
Os barramentos principais e ramificados utilizam cobre eletrolítico. As seções relevantes do barramento podem ser fornecidas com retardadores de chama isolamento e mangas protetoras termorretráteis.
Usune pode fornecer especificações técnicas, desenhos elétricos, desenhos dimensionais, relatórios de teste e relevantes documentação de qualidade de acordo com os requisitos do projeto.
O prazo de entrega padrão é geralmente de 15 a 20 dias, dependendo da configuração, quantidade e requisitos do projeto.
Usune tem mais de 14 anos de experiência na fabricação de equipamentos elétricos e produtos baseados em projetos desenvolvimento. Sua equipe de engenharia pode trabalhar a partir de desenhos de clientes e especificações elétricas para desenvolver o configuração de gabinete necessária.
Com sistemas de gestão ISO 9001, ISO 14001 e ISO 45001, conformidade com os padrões IEC e GB, certificação CE e testes de rotina de fábrica, a Usune fornece equipamentos de distribuição de baixa tensão para uso doméstico e internacional projetos.
Para um projeto que exija um Quadro de Distribuição Extraível de Baixa Tensão, os clientes podem fornecer o diagrama, corrente nominal, número de circuitos de entrada e saída, requisitos de componentes e dimensões do gabinete. Usune pode então preparar a configuração técnica e cotação correspondentes.
