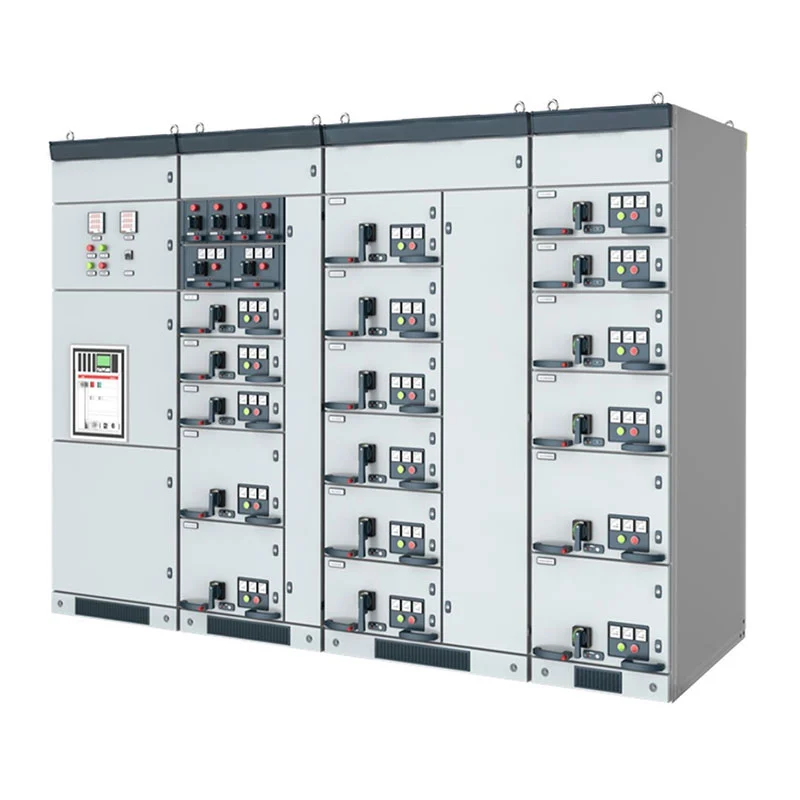

O Painel Extraível de Baixa Tensão é particularmente adequado para projetos onde diversos tipos de instalações elétricas as cargas precisam ser gerenciadas a partir de um sistema centralizado de distribuição de baixa tensão. Em vez de usar um único fixo arranjo, o gabinete pode ser configurado com unidades de distribuição de energia, unidades de controle de motor e fator de potência funções de compensação conforme esquema elétrico do cliente.
Um grande sistema elétrico de baixa tensão normalmente contém diferentes tipos de cargas. Equipamentos de produção, motores, iluminação, equipamentos auxiliares e cargas reativas podem exigir diferentes arranjos de proteção e controle.
O quadro modular da Usune pode, portanto, ser configurado de acordo com a função de cada circuito. Um sistema típico pode incluir um Centro de Distribuição de Energia (PC) para energia de entrada e saída, um Centro de Controle de Motor (MCC) para alimentadores e um gabinete de compensação para gerenciamento de energia reativa.
Esta configuração permite que os engenheiros elétricos desenvolvam o quadro de distribuição em torno da estrutura de carga real de um projeto.

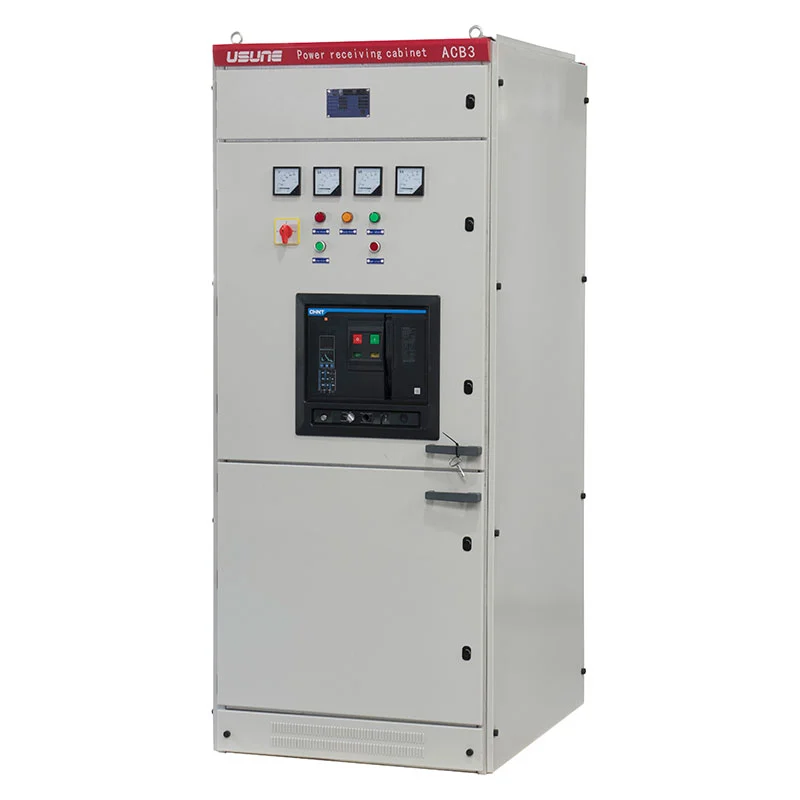

O gabinete do PC foi projetado para o lado de recepção e distribuição de um sistema de baixa tensão.
Dependendo dos parâmetros elétricos necessários, o gabinete pode acomodar circuitos das séries Emax, MT, 3WN, AH, ME disjuntores e outros componentes compatíveis de acordo com o projeto aprovado.
A seção de distribuição pode ser usada para fornecer linhas de produção a jusante, transformadores, equipamentos auxiliares, sistemas de construção e outras cargas elétricas.
Para projetos com múltiplos alimentadores, cada circuito pode ser organizado de acordo com sua corrente nominal e proteção requisitos, tornando a rede de distribuição geral mais fácil de organizar.
As cargas do motor são frequentemente um dos maiores componentes dos sistemas elétricos industriais. Bombas, ventiladores, compressores, transportadores, máquinas-ferramentas e equipamentos de produção podem exigir circuitos de motor dedicados.

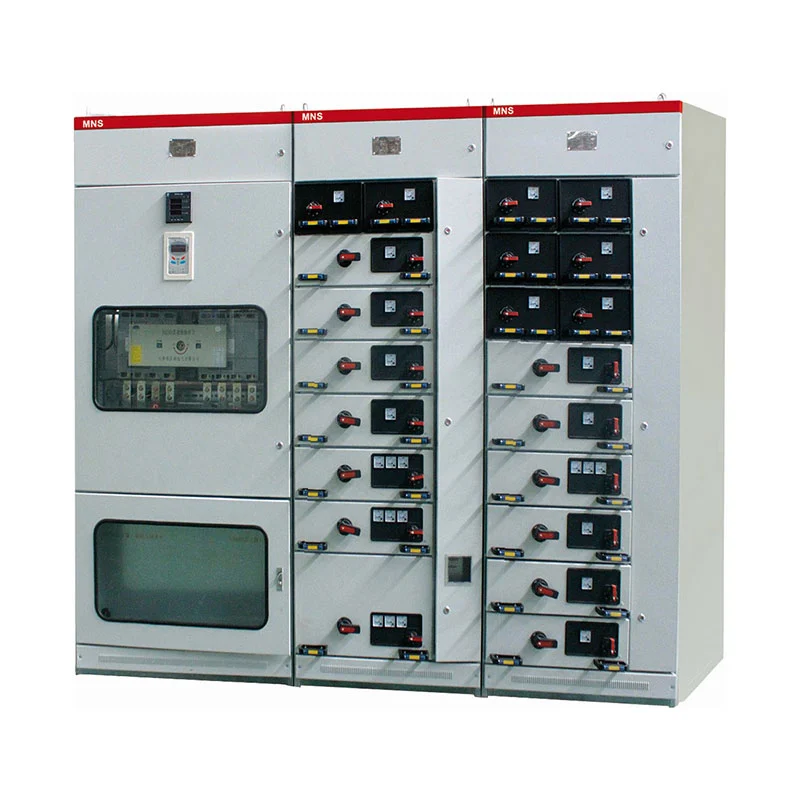

A configuração do CCM utiliza gavetas grandes e pequenas para acomodar diferentes requisitos do alimentador do motor. O principal dispositivo de comutação para cada circuito pode usar um disjuntor em caixa moldada de alta capacidade de interrupção ou uma carga rotativa interruptor com fusível.
Este arranjo permite que os circuitos do motor sejam agrupados separadamente dos circuitos gerais de distribuição de energia, enquanto mantendo o controle centralizado do sistema elétrico.
Instalações industriais com um grande número de motores e cargas indutivas podem necessitar de compensação de potência reativa.
Usune pode configurar a seção de compensação com funções de compensação de fator de potência manual, automática ou remota. O método de controle apropriado pode ser selecionado de acordo com o sistema de gerenciamento elétrico do cliente.
Ao separar o equipamento de compensação dos circuitos gerais de distribuição e do motor, a disposição do gabinete pode melhorar correspondem à estratégia geral de gerenciamento de energia do cliente.
O principal valor de um sistema extraível de baixa tensão não é simplesmente a estrutura do gabinete em si, mas a capacidade de organizar diferentes funções elétricas dentro de um sistema coordenado.
A seção PC lida com a energia recebida e distribui eletricidade para os alimentadores downstream. A configuração do disjuntor é selecionado de acordo com os requisitos atuais e de proteção do sistema.
A seção MCC é dedicada aos circuitos relacionados ao motor. Diferentes tamanhos de gaveta podem ser organizados de acordo com o motor classificações e quantidades de alimentação.
A seção de compensação gerencia a potência reativa e pode ser configurada para operação manual, automática ou remota.
Estas três áreas funcionais podem ser projetadas separadamente ou integradas no mesmo quadro de baixa tensão de acordo com aos requisitos do projeto.
A seleção de um sistema de manobra de baixa tensão deve começar com as cargas elétricas e não com o gabinete aparência.
Para um projeto de distribuição de energia, os engenheiros normalmente precisam confirmar a tensão de entrada, a corrente nominal, o número de alimentadores de saída, nível de curto-circuito, capacidade do motor e requisitos de expansão futura.
Para instalações com uso intensivo de motores, o número e a classificação dos motores tornam-se fatores importantes na determinação do CCM configuração.
Quando as cargas reativas forem significativas, a capacidade de compensação necessária e o método de controle também deverão ser considerado.
Esta abordagem baseada em carga ajuda a garantir que a configuração final do painel corresponda às condições operacionais reais. características da instalação.
O painel de manobra extraível de baixa tensão pode ser configurado para diferentes indústrias e ambientes elétricos de acordo com as funções de distribuição necessárias.
As fábricas podem usar configurações de PC e CCM para distribuir energia para equipamentos de produção, motores, sistemas auxiliares, e máquinas de processo.
As plantas petroquímicas normalmente possuem vários sistemas acionados por motor, como bombas, ventiladores e compressores. Separado circuitos de controle do motor podem ser organizados dentro da seção do CCM.
As instalações siderúrgicas e metalúrgicas geralmente contêm motores de alta potência e múltiplas linhas de produção. Modular a distribuição permite que diferentes cargas sejam gerenciadas através de circuitos alimentadores dedicados.
A infraestrutura de transporte pode usar distribuição centralizada de baixa tensão para fontes de alimentação de equipamentos, auxiliares sistemas, equipamentos de ventilação e outras cargas elétricas.
Prédios altos e empreendimentos residenciais podem usar gabinetes de distribuição de baixa tensão para alimentação centralizada gerenciamento e fornecimento de equipamentos elétricos.
Instalações relacionadas à energia podem combinar distribuição de entrada, alimentadores de saída, circuitos de motor e potência reativa compensação dentro de um sistema integrado de baixa tensão.
O equipamento padrão é projetado para uma temperatura ambiente entre -5°C e +40°C, com uma temperatura média não excedendo +35°C durante 24 horas.
A altitude de instalação padrão é ≤2.000m. O ar circundante deve ser relativamente limpo e apropriado devem ser consideradas medidas onde as flutuações de umidade e temperatura possam causar condensação.
Para transporte e armazenamento, a faixa de temperatura aplicável é de -25°C a +55°C, com exposição de curto prazo até +70°C por não mais de 24 horas.
Se o equipamento for necessário para plataformas petrolíferas offshore, usinas nucleares ou outros ambientes especiais, o as condições operacionais devem ser confirmadas separadamente entre a Usune e o cliente.
| Item | Especificação |
| Tipo de equipamento | Aparelhagem extraível de baixa tensão |
| Tensão nominal de trabalho | ≤660 V |
| Frequência nominal | 50Hz/60Hz |
| Principais Funções | Distribuição de Potência / Controle do Motor / Compensação do Fator de Potência |
| Tipos de gabinete | PC / MCC / Gabinete de Compensação |
| Disjuntores para PC | Série Emax/MT/3WN/AH/ME |
| Estrutura do MCC | Gavetas Grandes e Pequenas |
| Comutação principal do CCM | MCCB de alta interrupção / chave de carga rotativa com fusível |
| Modos de compensação | Manual / Automático / Remoto |
| Altitude de instalação | ≤2000m |
| Temperatura Ambiente | -5°C a +40°C |
| Temperatura média de 24 horas | ≤+35°C |
| Temperatura de armazenamento | -25°C a +55°C |
| Temperatura de curto prazo | Até +70°C por ≤24h |
| Sistema Aplicável | CA 50–60 Hz |
Os parâmetros elétricos finais devem ser confirmados de acordo com o diagrama unifilar do cliente, lista de carga, requisitos de proteção e condições de instalação.
Para equipes de compras, selecionar um gabinete de manobra de baixa tensão apenas de acordo com a tensão e corrente nominais pode não ser suficiente. ser suficiente.
O número de circuitos de saída, quantidade de alimentação do motor, classificações individuais do motor, requisitos de curto-circuito, a capacidade de energia de entrada e os requisitos de compensação podem afetar a configuração final do gabinete.
A Usune pode revisar os requisitos elétricos do cliente e recomendar a combinação apropriada de PC, CCM e funções de compensação.
Esta abordagem é particularmente útil para projetos industriais onde o quadro de distribuição precisa acomodar múltiplos tipos de cargas elétricas em vez de servir apenas como um quadro de distribuição convencional.
O Projeto de Lançamento de Foguetes Cas-space é uma das referências de projetos associados aos equipamentos elétricos da Usune.
As instalações de lançamento de foguetes contêm sistemas elétricos de suporte complexos e exigem distribuição organizada de energia para equipamentos, instalações auxiliares, sistemas relacionados ao controle e cargas de infraestrutura.
Nesse ambiente, o sistema de distribuição elétrica precisa acomodar diferentes características de carga enquanto mantendo uma organização clara do circuito. O quadro de distribuição de baixa tensão de Usune foi aplicado como parte do projeto arranjo de equipamentos elétricos.
O projeto demonstra a aplicação de equipamentos elétricos Usune em infraestrutura especializada onde a energia os requisitos de distribuição vão além dos edifícios comerciais ou industriais convencionais.
Antes de solicitar um painel de manobra extraível de baixa tensão, os clientes normalmente devem fornecer o seguinte projeto informações:
| Informações necessárias | Propósito |
| Tensão do sistema | Determina a configuração elétrica básica |
| Corrente de entrada | Ajuda a determinar a capacidade do painel de entrada |
| Número de alimentadores | Determina a disposição da unidade funcional do gabinete |
| Quantidade de motores | Determina os requisitos da MCC |
| Classificações do motor | Ajuda a selecionar os componentes do alimentador do motor |
| Nível de curto-circuito | Determina os requisitos de proteção |
| Requisito de compensação | Determina a configuração de compensação do fator de potência |
| Ambiente de instalação | Confirma as condições operacionais aplicáveis |
| Diagrama Elétrico | Ajuda Usune a preparar a disposição apropriada do gabinete |
Fornecer esses detalhes na fase de cotação permite que a Usune desenvolva uma configuração de painel mais precisa e reduzir alterações desnecessárias durante a produção.
| Não. | Unid | Unidade | Unidade de chave seccionadora de carga | unidade combinada | Unidade de disjuntor | |
| 1 | Tensão nominal | kV | 24/12 | 24/12 | 24/12 | |
| 2 | Frequência nominal | hertz | 50 | 50 | 50 | |
| 3 | Corrente nominal | A | 630 | 125 (depende da corrente do fusível) | 630 | |
| 4 | Nível de isolamento nominal | 1min Frequência suportou pressão | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| Impulso de iluminação suportou tensão | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Corrente nominal suportável de curto-circuito | kA/s | 25/4 | —— | 25/4 | |
| 6 | Corrente suportável de pico nominal | ka | 63 | —— | 63 | |
| 7 | Corrente nominal de curto-circuito | ka | 63 | Limitado pelo fusível HV | 63 | |
| 8 | Corrente nominal de interrupção de curto-circuito | ka | —— | Limitado pelo fusível HV | 25/25 | |
| 9 | Corrente nominal de transmissão | A | —— | 1700/1400 | —— | |
| 10 | Corrente nominal de interrupção de carga ativa | A | 630 | —— | —— | |
| 11 | Corrente nominal de interrupção em malha fechada | A | 630 | —— | 630 | |
| 12 | Vida mecânica | chave seccionadora de carga/CB | Tempos | 10000 | 10000 | 20000 |
| Interruptor de isolamento/terra | 5000 | 5000 | 5000 | |||
| 13 | Resistência do circuito | μΩ | ≤150 | —— | ≤150 | |
| 14 | Pressão de carga nominal (pressão manométrica de 20 ℃) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Taxa relativa anual de vazamento de gás | % | 0.05 | 0.05 | 0.05 | |
| 16 | Grau de proteção IP | Gabinete | IP4X | IP4X | IP4X | |
| Tanque de gás | IP67 | IP67 | IP67 | |||

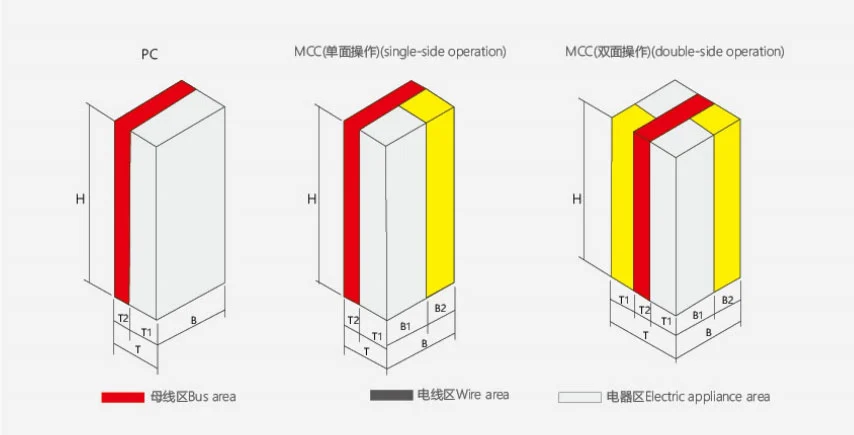

| Altura | Largura | Profundidade | Observação | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | Operação de lado único |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | Operação de dois lados |
A Usune opera seus processos de fabricação e gestão de qualidade de acordo com a ISO 9001, ISO 14001 e ISO 45001.
Os produtos são desenvolvidos e fabricados com referência aos padrões IEC e GB aplicáveis. A certificação CE é disponível para configurações de produtos aplicáveis e mercados-alvo.
A inspeção de fábrica abrange instalação de componentes, montagem de gabinete, conexões elétricas, mecanismos funcionais, e testes de rotina antes do envio.
Documentos técnicos relevantes e relatórios de teste podem ser fornecidos de acordo com os requisitos do projeto.
O equipamento foi projetado para sistemas CA com tensão nominal de trabalho de 660V e inferior.
O sistema pode integrar funções de distribuição de energia, controle de motor e compensação automática de fator de potência.
Um gabinete de PC é usado principalmente para recepção e distribuição de energia. Pode ser configurado com circuito adequado disjuntores de acordo com os requisitos do sistema.
Um gabinete CCM é projetado para controle centralizado e proteção de múltiplos circuitos de motor. Pode usar grandes e configurações de gaveta pequena.
Sim. Usune pode configurar o gabinete de acordo com o diagrama unifilar do cliente, lista de carga, classificações do motor, quantidade do alimentador e requisitos de compensação.
Usune opera sob sistemas de gerenciamento ISO 9001, ISO 14001 e ISO 45001. Os produtos são projetados de acordo com padrões IEC e GB aplicáveis, com certificação CE disponível para configurações aplicáveis.
Ambientes especiais, como plataformas offshore e instalações de energia nuclear, exigem avaliação técnica separada e acordo antes da produção.
Recomenda-se que os clientes forneçam tensão do sistema, corrente de entrada, quantidade do alimentador, informações do motor, nível de curto-circuito, requisitos de compensação, diagrama unifilar e ambiente de instalação.
Sim. A inspeção de fábrica e os testes de rotina são realizados antes do envio e os relatórios de teste relevantes podem ser fornecido de acordo com os requisitos do projeto.
Usune concentra-se em equipamentos elétricos de baixa tensão e fornece configurações de painéis de distribuição orientados para projetos para aplicações industriais, comerciais, de energia, transporte e infraestrutura especializada.
Para clientes que adquirem o painel de manobra extraível de baixa tensão, a Usune pode oferecer suporte ao processo desde eletricidade confirmação de parâmetros e configuração do gabinete até inspeção de fabricação e documentação de embarque, fornecendo um solução prática baseada no sistema elétrico real, em vez de usar a mesma configuração para cada projeto.
