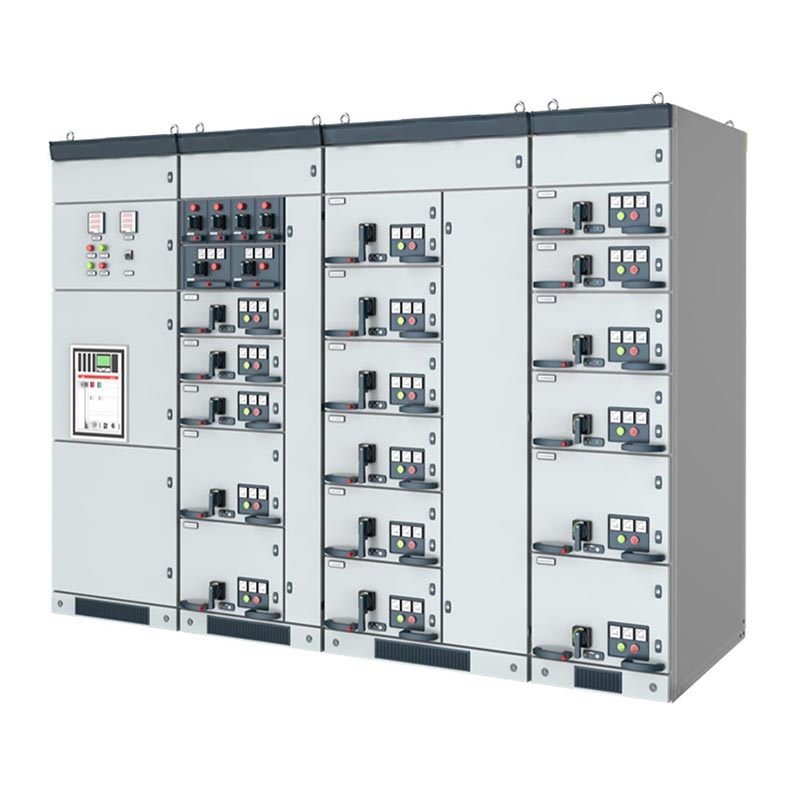

Painel de distribuição de baixa tensão Mns

O painel de baixa tensão Usune MNS adota uma estrutura modular padrão montada em fábrica (FBA) e é usado principalmente para distribuição, conversão e controle de energia em sistemas de energia CA 50/60 Hz, 660 V e inferiores. O produto cumpre rigorosamente com os padrões GB 7251.1, JB/T 9961 e IEC439-1 e é certificado pelo sistema de gestão ISO, integrando alta confiabilidade, segurança operacional e facilidade de manutenção.

Aparelhagem de baixa tensão

Aparelhagem de média tensão

Cenários Aplicáveis

1. Setor Elétrico: Usinas, subestações
2. Setor Industrial: Petroquímica, laminação de aço metalúrgico, indústria leve e têxtil, empresas de mineração
3. Construção e Infraestrutura: Comunidades residenciais, edifícios altos, infraestrutura de transporte
4. Cenários Especiais: Plataformas de perfuração de petróleo offshore, usinas nucleares (requer um técnico separado acordo)

Condições Ambientais

1. Temperatura ambiente: -5°C~+40°C, temperatura média de 24 horas não superior a +35°C
2. Umidade: Umidade relativa não superior a 50% a +40℃; umidade mais alta é permitida em temperaturas mais baixas (por exemplo, 90% a 20°C), mas a condensação deve ser observada.
3. Altitude de instalação: Não superior a 2.000 m
4. Temperatura de transporte e armazenamento: -25°C~+55°C, pode suportar +70°C por curtos períodos (≤24h)
5. A personalização pode ser negociada com o fabricante se condições especiais de operação não puderem ser atendidas.

Parâmetros Técnicos e Tipos Estruturais

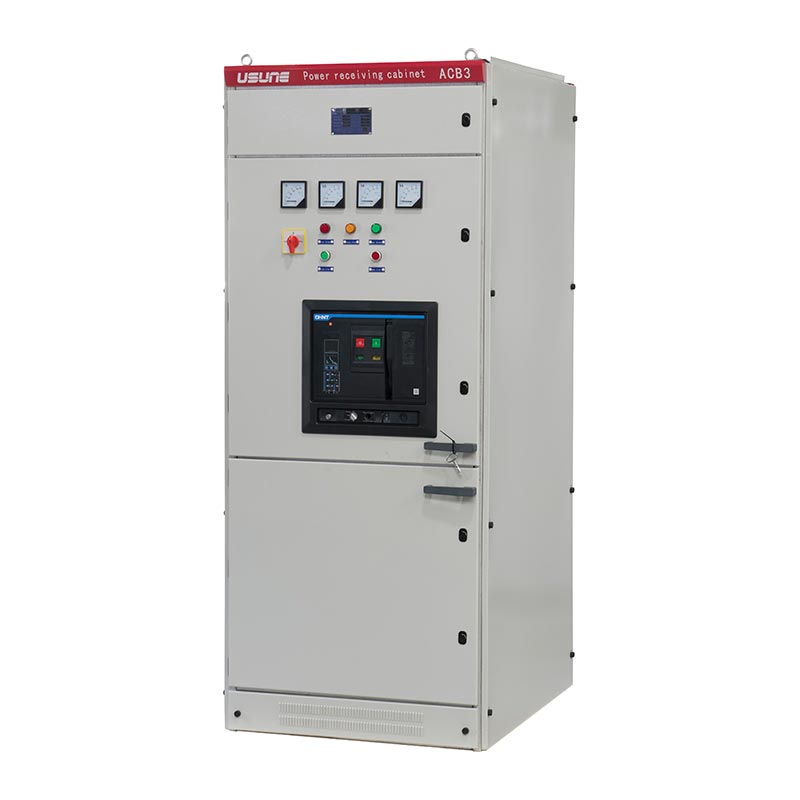

1. Gabinete do Centro de Distribuição (PC)

Compatível com Emax, MT, 3WN, AH, ME 1. Disjuntores da Série: Usados para recepção, distribuição e proteção.

2. Gabinete do Centro de Controle de Motores (MCC)

Composto por gavetas grandes e pequenas, o interruptor principal de cada circuito utiliza uma caixa moldada de alta capacidade de interrupção disjuntor ou chave de carga tipo fusível para controle centralizado do motor.

3. Gabinete de compensação automática de fator de potência

Equipado com dispositivos de compensação de fator de potência manuais, automáticos e remotos para obter potência reativa inteligente ajuste.

Caso prático de aplicação

Estudo de caso: Projeto de atualização de uma grande laminadora de aço no norte da China

Esta usina siderúrgica selecionou o painel de baixa tensão Usune MNS como o equipamento principal para a distribuição de energia principal e controle do motor do laminador, configurando um total de 58 gabinetes CCM e 12 gabinetes de compensação.

O equipamento pode suportar de forma estável cargas frequentes de partida e parada e impacto de motores de alta potência. O tipo gaveta estrutura torna a manutenção e a expansão da capacidade mais eficientes. Tem operado de forma estável por muitos anos, garantindo efetivamente a produção contínua e reduzindo significativamente os custos de manutenção do tempo de inatividade.

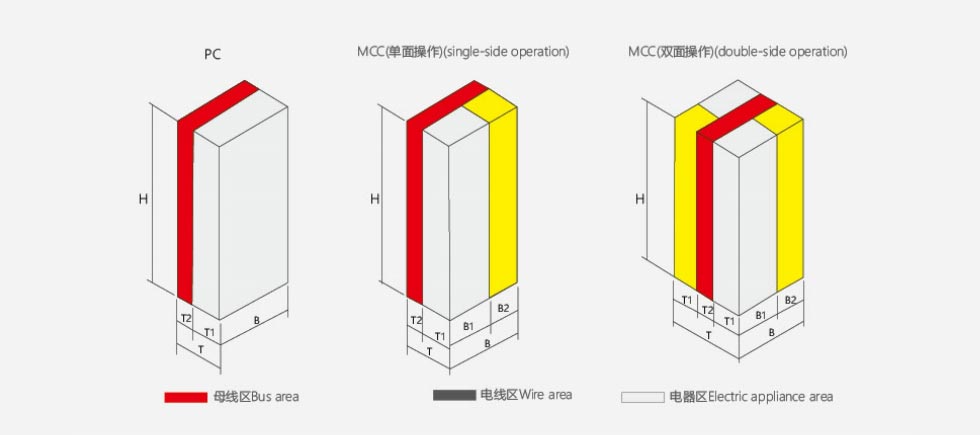

Dimensão Externa do Produto

Um gabinete de centro de distribuição de energia (PC)

B Gabinete do centro de controle do motor (MCC)

Referência do Projeto

Projeto de lançamento de foguete Cas-space

Relatório de teste

Perguntas frequentes

Q1: Quais são as vantagens do Painel de Baixa Tensão MNS em comparação com os gabinetes fixos tradicionais?

R: O MNS apresenta um design modular extraível, resultando em maior densidade de circuito e menor espaço ocupado dentro o gabinete. Unidades defeituosas podem ser removidas e substituídas individualmente sem queda total de energia. Ele oferece maior escalabilidade e melhor isolamento de segurança, tornando-o mais adequado para energia industrial e predial moderna distribuição.

Q2: Este produto pode ser usado em ambientes marinhos ou de alta umidade?

R: Sim. Pode ser usado diretamente em ambientes normais. Para cenários especiais, como plataformas offshore e instalações nucleares usinas de energia, a Usune pode fornecer soluções personalizadas para resistência à corrosão, resistência à umidade e névoa salina proteção e assinar acordos técnicos especiais.

Q3: Quais são os padrões de execução do produto?

R: O produto está em conformidade com os padrões internacionais GB 7251.1, JB/T 9961 e IEC439-1. Design e produção seguir os requisitos do sistema de gestão ISO.

Resumo

O painel de baixa tensão Usune MNS apresenta uma estrutura padrão, desempenho estável e fácil manutenção, adequado para necessidades de distribuição de energia em vários campos, como indústria, energia e construção. Aproveitando A cadeia industrial completa e as capacidades de fabricação profissional da China, Usune, como fabricante confiável e fornecedor, fornece soluções seguras e eficientes de distribuição de energia de baixa tensão para usuários em todo o mundo.
