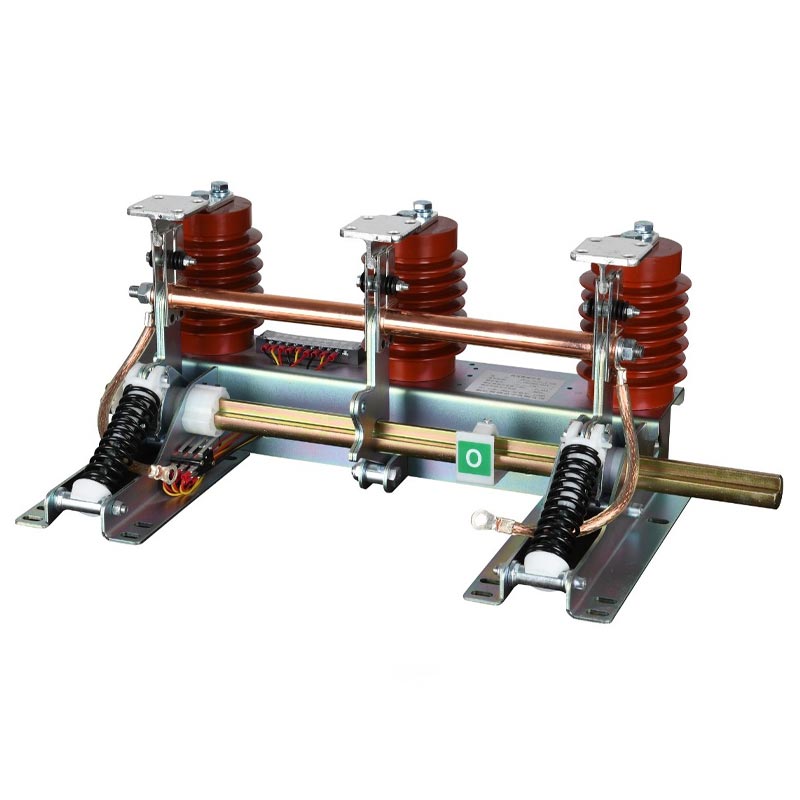

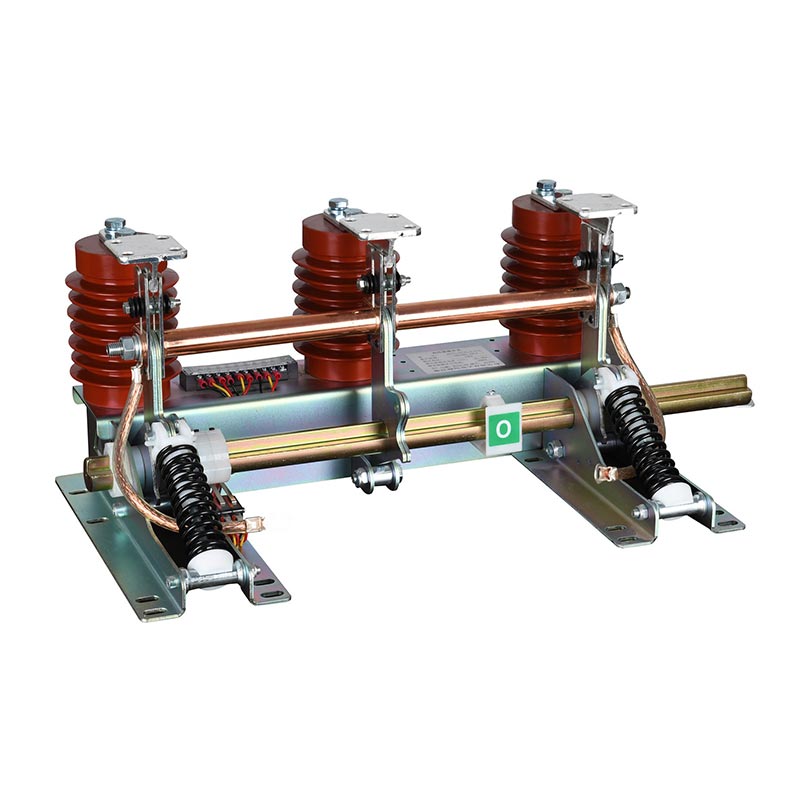

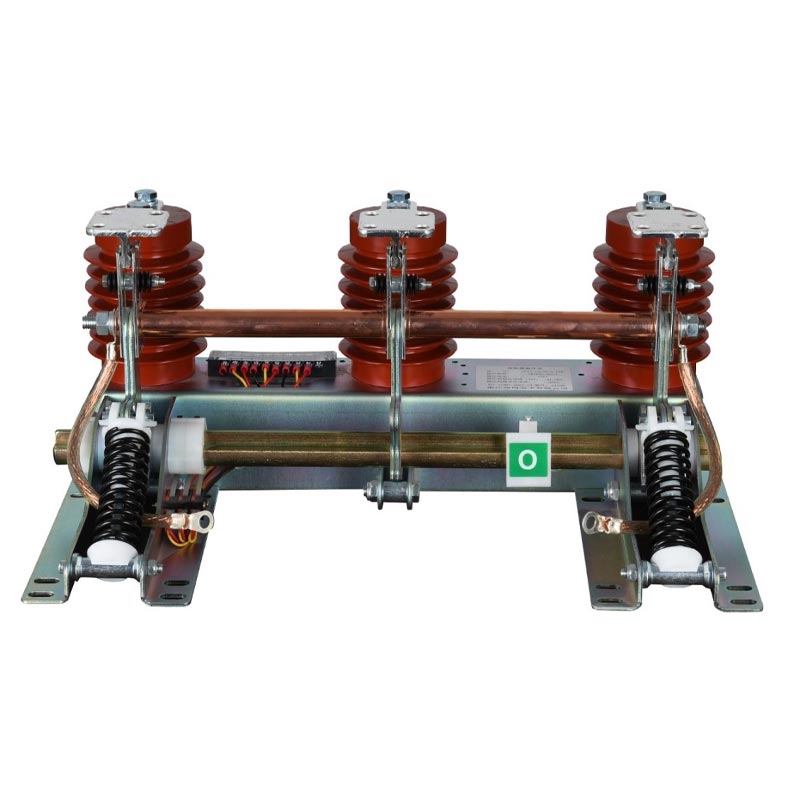

Chave de aterramento Jn15

A chave de aterramento Usune Jn15 é adequada para sistemas de energia CA de 12kV e abaixo de 50Hz. Projetado especificamente para circuito aterramento de segurança, ele pode ser usado com vários comutadores de alta tensão para fornecer proteção de aterramento crítica durante manutenção de equipamentos ou cortes de energia. Ao liberar de forma confiável a tensão residual e suportar correntes de curto-circuito, garante a segurança do pessoal de manutenção e dos equipamentos elétricos.

Como fabricante profissional, a série de produtos da Usune possui uma estrutura compacta e robusta, permitindo uma operação estável em ambientes internos agressivos com alta umidade, altos níveis de poeira e poluição moderada. Está em total conformidade GB1985-89 e padrões internacionais IEC129, garantindo consistência do produto e aplicabilidade global.

Parâmetros técnicos principais

Principais vantagens do produto

1. Seguro e confiável

A chave de aterramento Jn15 é equipada com um mecanismo de intertravamento mecânico de precisão para evitar operação incorreta (como fechamento sob condições energizadas); possui excelente capacidade de resistência a curto-circuitos, capaz de suportando uma corrente de curto prazo de 31,5kA/4s e uma corrente de pico de 80kA, mantendo a integridade estrutural no caso de falha; componentes de isolamento de alta qualidade oferecem alta resistência de isolamento, são resistentes à umidade e resistente à poluição e garante uma operação estável a longo prazo.

2. Compacto e fácil de usar

A estrutura compacta otimizada permite instalação flexível em vários painéis de alta tensão (como KYN28 e tipos HXGN); indicadores de status claros e portas de acesso sem ferramentas facilitam operação e manutenção convenientes; as peças móveis são feitas de materiais resistentes à corrosão e lubrificadas com precisão, garantindo um funcionamento suave por mais de 2.000 ciclos.

3. Ampla aplicabilidade e conformidade com padrões

A chave de aterramento Jn15 é compatível com sistemas de 6,6–12kV e pode ser combinada com todos os sistemas convencionais de alta tensão. aparelho de distribuição. Está em total conformidade com os padrões GB1985-89 e IEC129, tornando-o adequado para vários projetos, tanto nacional e internacionalmente. Pode operar de forma confiável em ambientes internos com temperaturas variando de -10°C a +40℃, altitudes ≤1000m, umidade 95% e níveis de poluição de Classe II.

4. Garantia de qualidade de fábrica

A Chave de Aterramento Jn15 é fabricada na avançada fábrica da Usune, utilizando linhas de produção automatizadas e rigorosos testes de qualidade. Cada produto passa por testes dinâmicos, estáticos e de isolamento antes de sair da fábrica. Um A equipe profissional de P&D pode fornecer configurações personalizadas com base em tensão, corrente ou instalação específica requisitos.

Caso de aplicação no mundo real: Projeto de distribuição de energia em complexos comerciais urbanos

1. Histórico do projeto

Um complexo comercial de 320.000㎡ no leste da China requer um sistema de distribuição de energia de 10kV seguro e confiável, incluindo oito salas de comutação de alta tensão tipo KYN28A-12. São necessários interruptores de aterramento estáveis para garantir a segurança da manutenção e proteção do sistema.

2. Solução e Implementação

O empreiteiro selecionou o Usune Grounding Switch Jn15 (64 unidades no total), combinando todas as linhas de entrada e saída e gabinetes PT. A instalação foi realizada de acordo com procedimentos padrão, conseguindo resultados mecânicos e elétricos intertravamento com o quadro. Durante o comissionamento, operação, intertravamento e testes de resistência a curto-circuito todos atenderam ao design e aos padrões nacionais.

3. Realizações do Projeto

- Segurança Operacional: Operado sem falhas por mais de 3 anos, completando 18 ciclos de manutenção sem qualquer riscos de segurança elétrica.
- Estabilidade do sistema: resistiu com sucesso a 3 falhas de curto-circuito sem danos ao equipamento, reduzindo a queda de energia tempo de recuperação.
- Manutenção Eficiente: Indicadores de status claros e operação conveniente, reduzindo o tempo de aterramento de manutenção em aproximadamente 40%.
Feedback do cliente: "O switch Usune JN15-12 é confiável e fácil de usar, crucial para a segurança geral de energia do o complexo. Será uma escolha prioritária para projetos futuros."

Principais Parâmetros Técnicos

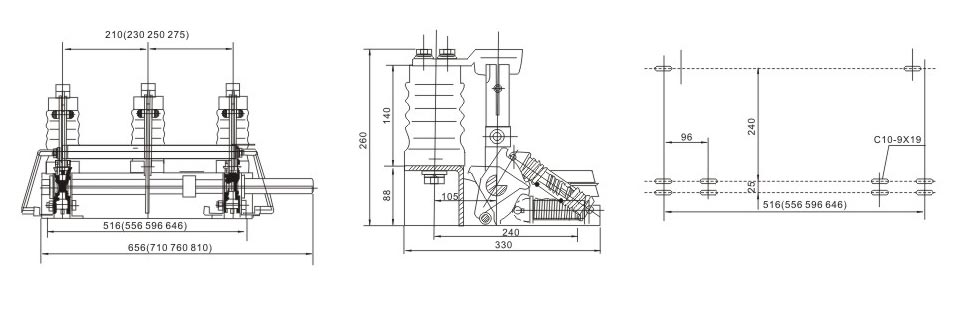

Dimensões Externas

Referência do Projeto

Projeto de lançamento de foguete Cas-space

Relatório de teste

Perguntas frequentes

Q1: Com quais tipos de comutadores o interruptor de aterramento Usune Jn15 pode ser compatível?

R: Compatível com todos os painéis de distribuição de alta tensão internos convencionais, como KYN28A-12, HXGN-12, XGN2-12, etc., adequado para sistemas de 6,6kV/10kV/11kV/12kV e espaçamento de fase padrão de 150mm/165mm/210mm/250mm; armários especiais podem ser personalizado entrando em contato com a Usune.

Q2: Que manutenção é necessária para a chave de aterramento JN15?

R: Plano de manutenção recomendado:
- Semestralmente: Inspeção visual, verificando desgaste, corrosão, conexões soltas e condições de intertravamento.
- Anualmente: Teste operacional, verificando a suavidade de abertura e fechamento e a correção do intertravamento.
- A cada 5 anos: Teste de desempenho, verificando a capacidade de isolamento e resistência a curto-circuito de acordo com padrões.
- A cada 2 anos: Manutenção da lubrificação, aplicando lubrificante nas peças móveis para prolongar a vida útil.

Q3: O JN15-12 pode ser usado em altitudes acima de 1000m ou em ambientes corrosivos?

R: Os modelos padrão são adequados para altitudes ≤1000m, poluição Classe II e ambientes não corrosivos. Para altitudes >1000m ou ambientes corrosivos (químicos, sal marinho), a Usune oferece produtos aprimorados, incluindo isolamento reforçado, revestimentos anticorrosivos e projeto de redução de capacidade dependente da altitude. Contate nossa equipe técnica para soluções personalizadas.

Conclusão

Os interruptores de aterramento internos de alta tensão da série Usune JN15-12 combinam segurança, confiabilidade e versatilidade, adaptação a sistemas de energia de 6,6–12kV. Eles atendem aos padrões globais e foram comprovados em projetos reais, tornando-os uma escolha ideal para proteção de aterramento. Como fornecedor chinês profissional, a Usune fornece produtos de alta qualidade e suporte técnico abrangente para diversos projetos em distribuição de energia, indústria e comércio.
