Painel Kyn28 12kv

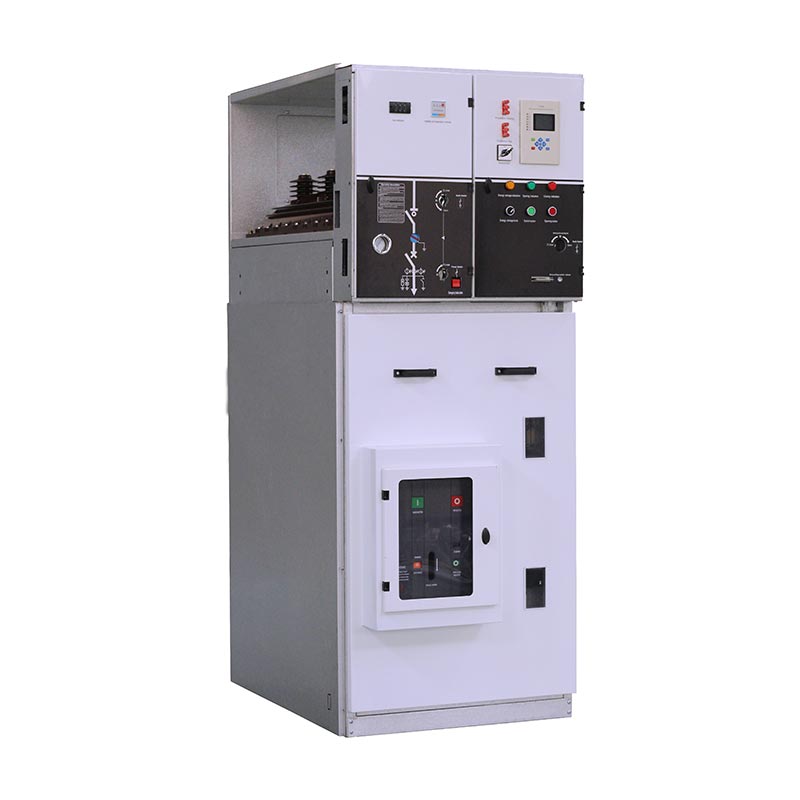

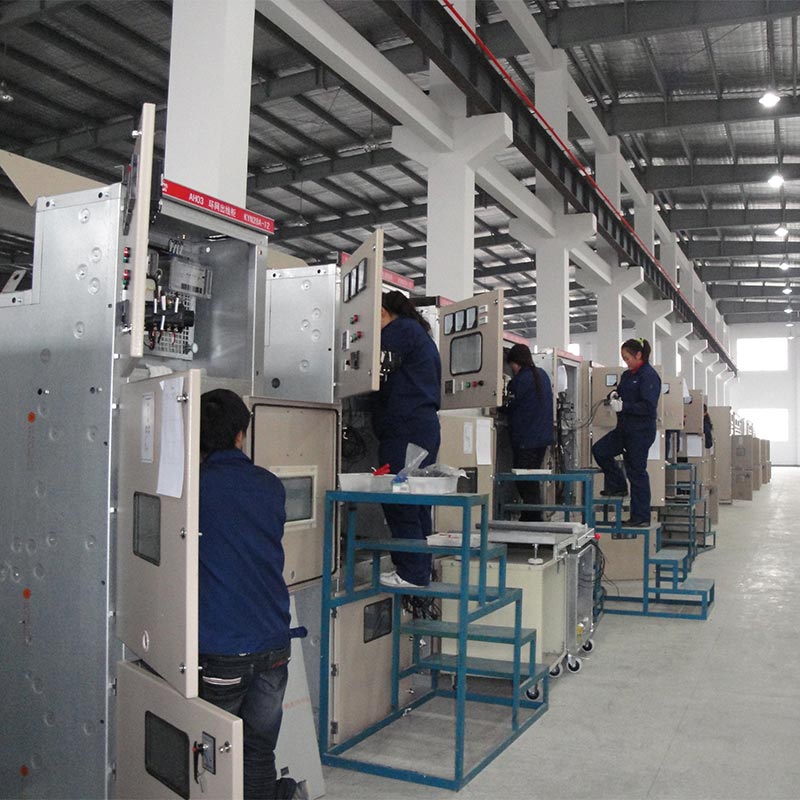

O painel Usune Kyn28 12kV é um dispositivo interno de distribuição de energia de alta tensão com tensões nominais cobrindo 3,6kV, 7,2 kV e 12 kV, adequados para sistemas de energia CA trifásicos de 50/60 Hz. É um equipamento elétrico central na energia moderna transmissão e distribuição, distribuição de energia industrial e campos de fornecimento de energia para edifícios comerciais. O produto adota uma estrutura metálica blindada, separando completamente unidades funcionais como disjuntores, barramentos, cabos e controle de instrumentação. Este projeto elimina a propagação de falhas de arco desde o início. Também é equipado com carrinho extraível do disjuntor a vácuo, permitindo rápida manutenção e substituição sem desligamento abaixo do barramento, atendendo plenamente aos principais requisitos dos sistemas de energia para operação segura, estável e eficiente e manutenção.

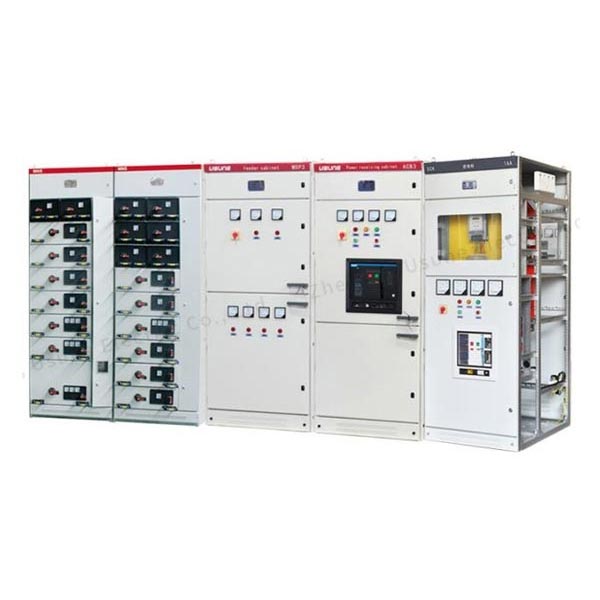

Aparelhagem de baixa tensão

Aparelhagem de média tensão

Parâmetros técnicos principais

Estrutura de Compartimento Independente

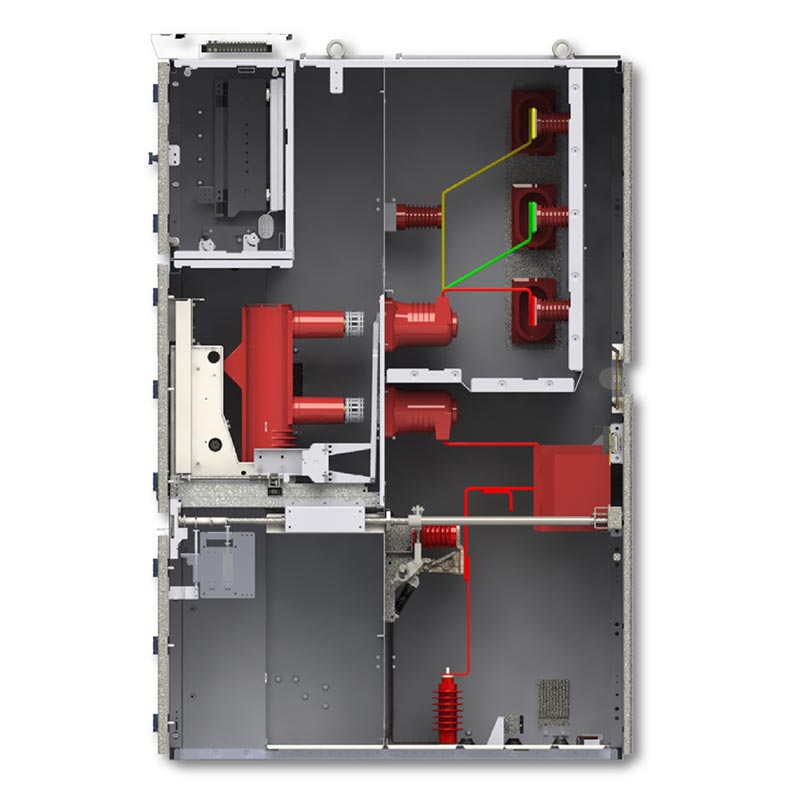

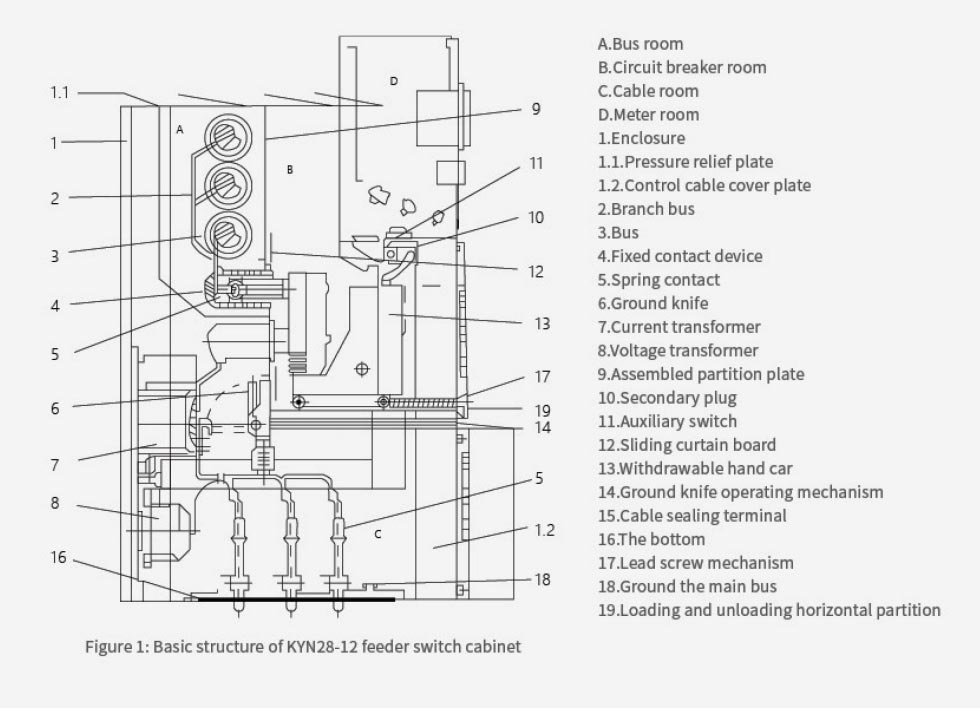

O quadro Kyn28 12kV adota um design de compartimento modular com isolamento totalmente metálico. As quatro áreas funcionais são completamente independentes, evitando efetivamente a propagação de falhas:

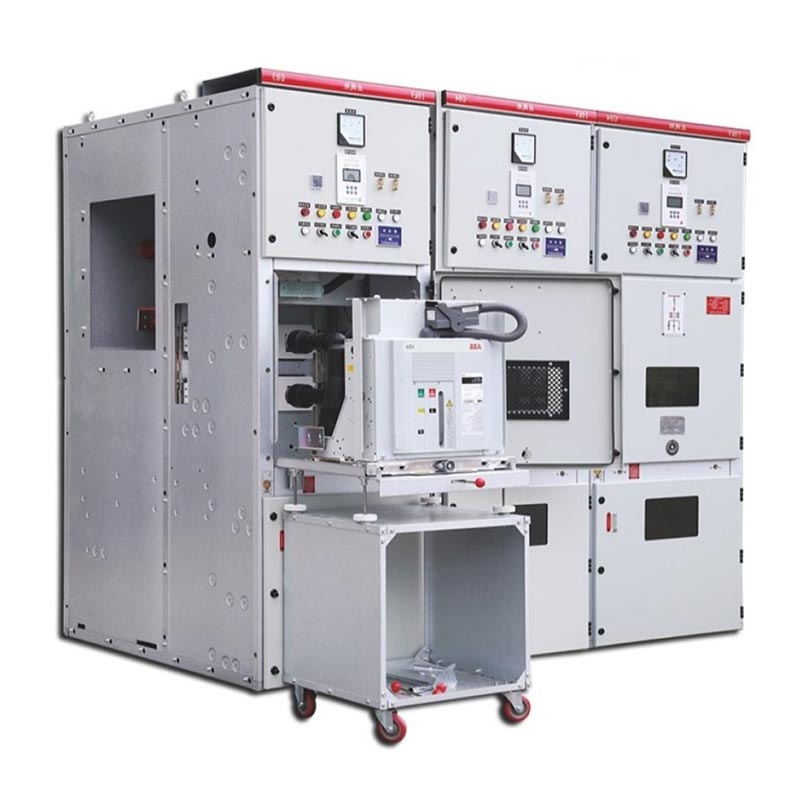

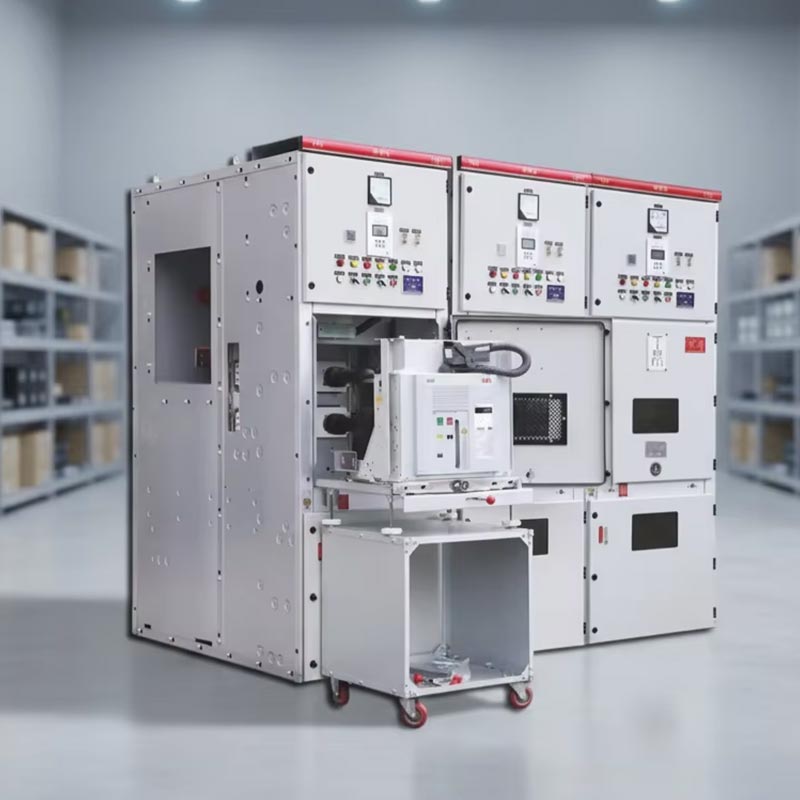

1. Compartimento do disjuntor: Instala um carrinho do disjuntor a vácuo, equipado com orientação precisa e mecanismos de intertravamento para garantir o movimento seguro do carrinho.
2. Compartimento de barramentos: Layout fechado de barramentos principais e ramais com excelente desempenho de isolamento, evitando o risco de curto-circuitos fase-fase/fase-terra.
3. Compartimento de cabos: amplo espaço, adequado para conexões de cabos multicircuitos, facilitando a colocação de cabos, fiação, e testes.
4. Compartimento de instrumentos e controle: Integra dispositivos de proteção, instrumentos de medição e circuito de controle componentes para monitoramento e operação centralizados.
5. Dispositivo de alívio de pressão: equipado com uma aba de alívio de pressão dedicada na parte superior, pode liberar rapidamente o arco pressão em caso de falhas internas, garantindo a segurança do gabinete e do pessoal.

Principais vantagens do produto

1. Design de carrinho de mão removível

As séries de disjuntores, PT e carrinhos de mão isolantes são totalmente intercambiáveis. Durante a manutenção, basta remover o carrinho de mão com defeito e empurre o carrinho sobressalente para restaurar rapidamente a energia sem desconectar todo o barramento, reduzindo significativamente o tempo de manutenção de falta de energia.

2. Intertravamento mecânico abrangente de "cinco prevenção":

- Evita abertura e fechamento acidental de disjuntores;
- Evita retirar/empurrar o carrinho de mão do disjuntor sob carga;
- Evita o fechamento acidental da chave de aterramento enquanto energizado;
- Evita energização acidental quando a chave de aterramento está fechada;
- Evita a entrada acidental em compartimentos energizados.

3. Segurança e manutenção otimizadas

O projeto de operação e manutenção totalmente frontal elimina a necessidade de espaço de manutenção traseiro, economizando efetivamente espaço na sala de distribuição; o gabinete possui aquecedor de condensação embutido, adaptável a alta umidade ambientes, evitando falhas de isolamento causadas por condensação.

4. Alto isolamento e resistência a falhas

O painel Kyn28 12kV utiliza materiais de isolamento de alta qualidade e isolamento cientificamente espaçado, alcançando um alto nível de isolamento. Ele resiste efetivamente a curtos-circuitos, sobretensões e outras falhas elétricas. Combinado com sua estrutura de armadura metálica, possui fortes capacidades de controle de arco.

Principais tipos de aplicativos

1. Gabinete de linha de entrada: Recebe energia de fontes upstream, fornecendo recepção de energia e proteção geral.
2. Gabinete de linha de saída: Distribui energia para cargas, motores e outros circuitos terminais, fornecendo proteção.
3. Gabinete de Medição de Tensão e PT: Monitora a tensão do sistema e fornece proteção contra sobretensão.
4. Gabinete de Medição: Integra instrumentos de medição de energia para estatísticas precisas de consumo de energia.
5. Gabinete de Seção de Barramento: Permite operação segmentada, isolamento e proteção de seções de barramento.
6. Gabinete de Isolamento: Fornece isolamento elétrico, garantindo manutenção segura.

Caso de aplicação do mundo real

Caso 1: Projeto de distribuição de energia de 10kV para um grande data center no leste da China

Requisitos do projeto: O data center requer 99,99% de disponibilidade de energia e um sistema altamente estável e sem falhas. sistema de distribuição de energia de média tensão para garantir o fornecimento de energia ininterrupto para cargas principais, como servidores e equipamento de refrigeração.

Solução: Um sistema completo de distribuição de energia foi construído usando unidades Usune Kyn28 Switchgear 12kV, incluindo gabinetes de entrada, gabinetes de medição, gabinetes PT e 12 gabinetes de saída. Está equipado com curto-circuito de 40kA disjuntores a vácuo com capacidade de interrupção e dispositivos de proteção integrados inteligentes para obter falhas rápidas isolamento e localização precisa da falha.

Resultados Operacionais: Desde o seu comissionamento em 2023, o sistema operou sem falhas, com 100% taxa de precisão nas ações de proteção. O tempo anual de queda de energia é inferior a 5 minutos, atendendo plenamente aos altos requisitos de fornecimento de energia confiável do data center e evitando efetivamente perdas econômicas de dezenas de milhões de dólares devido a falhas de energia.

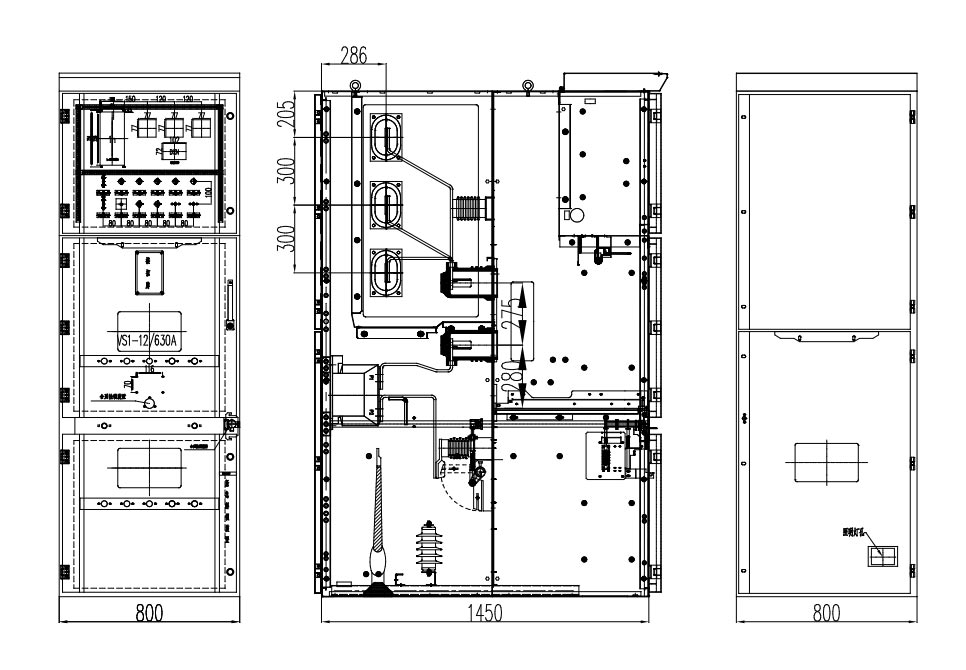

Dimensão Externa do Produto

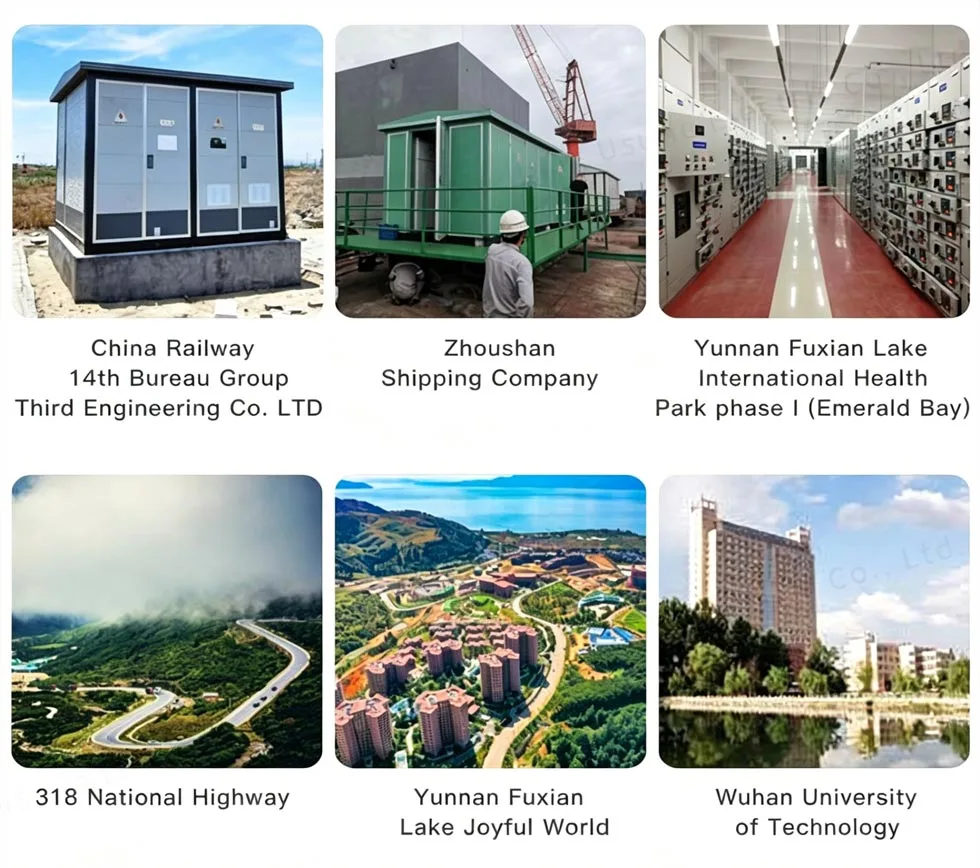

Referência do Projeto

Projeto de lançamento de foguete Cas-space

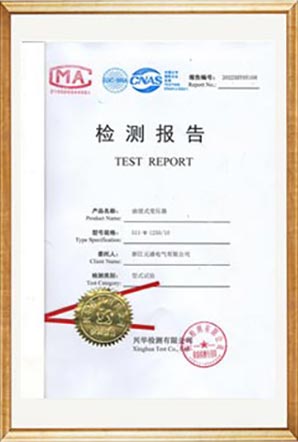

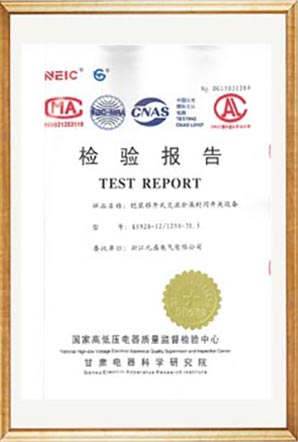

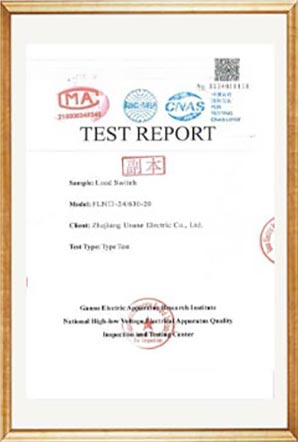

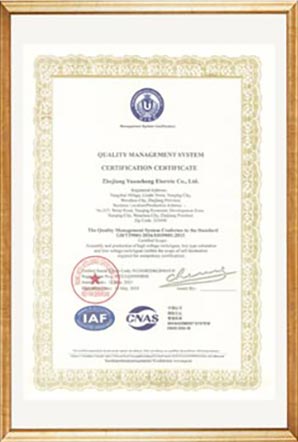

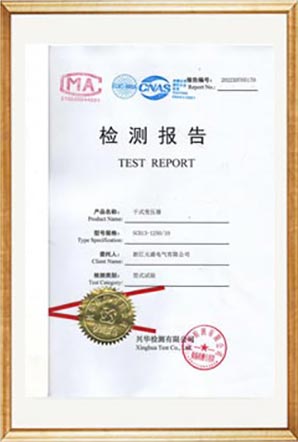

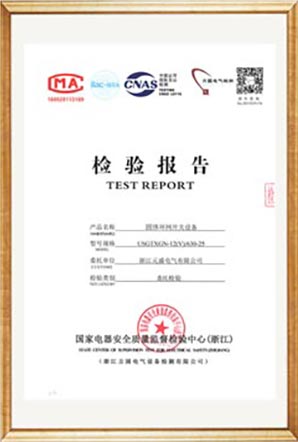

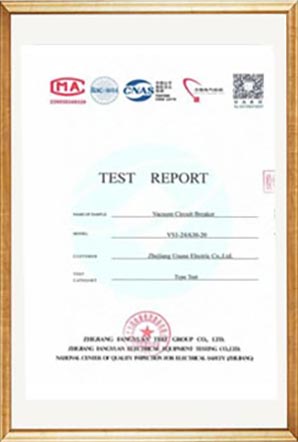

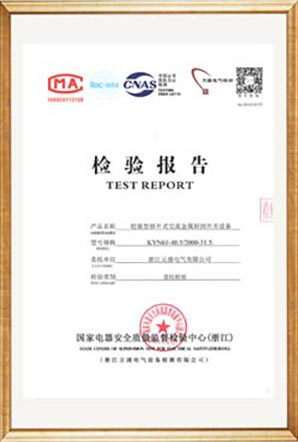

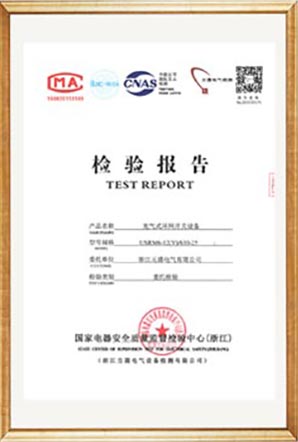

Relatório de teste

Perguntas frequentes

Q1: O intertravamento de "cinco provas" do sistema Kyn28 Switchgear 12kV é um mecanismo de intertravamento forçado mecanicamente, e pode ser desativado?

O sistema de intertravamento de "cinco provas" do painel Usune KYN28 emprega um projeto de intertravamento forçado puramente mecânico sem circuito de desbloqueio auxiliar elétrico, eliminando estruturalmente a possibilidade de mau funcionamento. Somente pessoal de manutenção profissional pode desbloqueá-lo temporariamente usando ferramentas especializadas em condições seguras de energia falha e aterramento; ele não pode ser desbloqueado durante a operação normal. Isso está em total conformidade com IEC e energia doméstica padrões de segurança, maximizando a segurança dos operadores e equipamentos.

Q2: O produto pode operar normalmente em ambientes de alta umidade e altitude, e quais tratamentos especiais são necessário?

A tolerância de umidade padrão do produto é ≤95% da média diária e ≤90% da média mensal. O aquecedor condensador embutido desumidifica automaticamente, lidando facilmente com ambientes de alta umidade. Para cenários com altitudes >1000m, pode ser usado com desclassificação de acordo com os padrões da indústria de energia (aproximadamente 10% de desclassificação para cada aumento de 1000 m em altitude). Versões de isolamento reforçado personalizadas também estão disponíveis para aumentar a distância de fuga e atender requisitos de operação de segurança em alta altitude.
