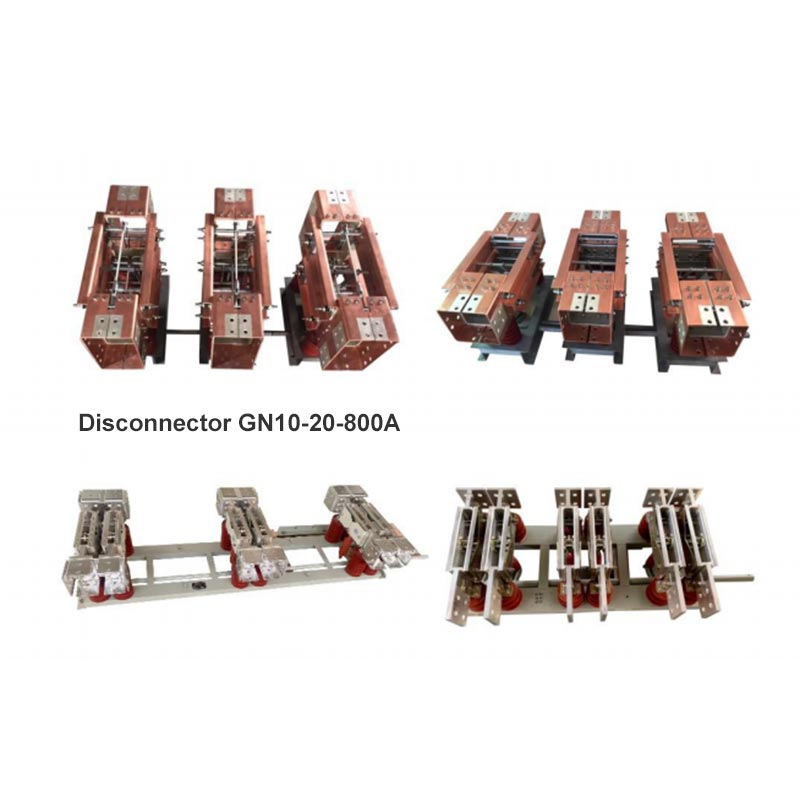

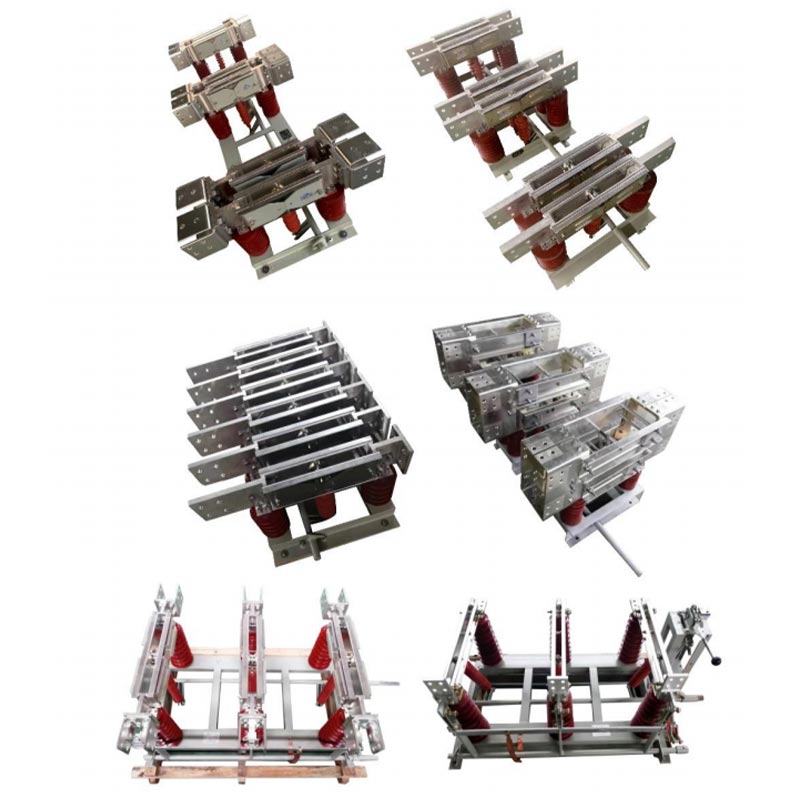

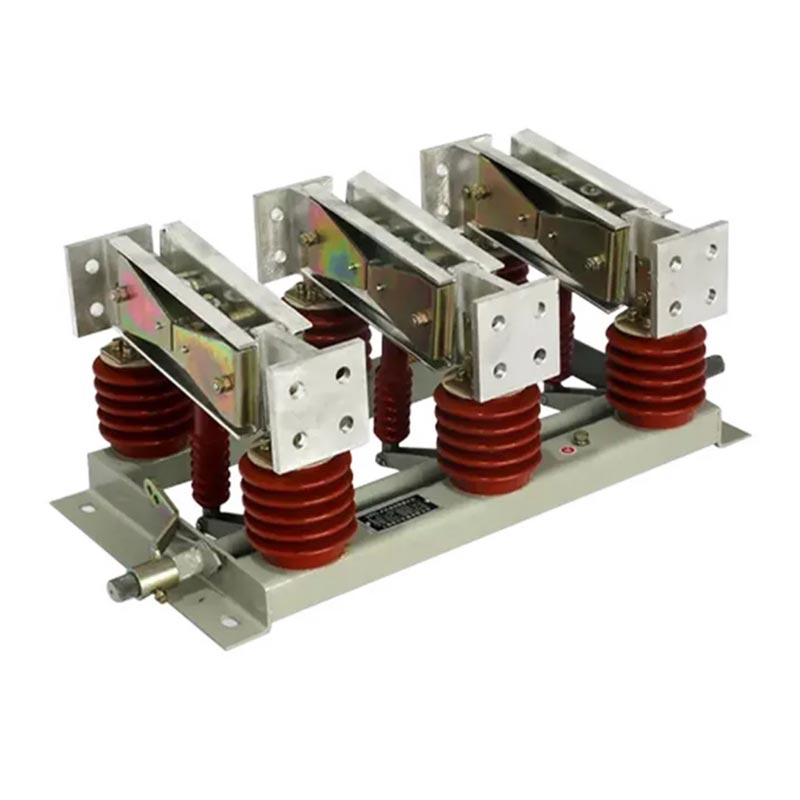

Interruptor de isolamento tipo interno

O interruptor de isolamento tipo interno da série GN é um dispositivo de comutação sem carga projetado especificamente para ambientes internos sistemas de alta tensão. Ele consegue a desconexão física da energia, fornecendo uma lacuna de isolamento visível, tornando-o um dispositivo essencial para a manutenção segura de equipamentos e sistemas elétricos.

Características estruturais

1. Design Modular: Composto por três unidades unipolares independentes, que podem ser combinadas de forma flexível em um tripolar estrutura integrada, adaptável a diversos cenários de instalação.

2. Sistema de condutividade de alta corrente: Emprega contatos de liga de cobre de alta resistência, oferecendo excelente condutividade e estabilidade térmica, capaz de suportar operação de longo prazo com correntes de até 10.000A.

3. Desempenho de isolamento confiável: Equipado com isoladores antipoluição de alta qualidade, adequados para Classe III e IV ambientes de poluição.

4. Chave de aterramento opcional: Alguns modelos integram uma chave de aterramento, conseguindo um aterramento seguro do isolamento circuito e aumentando a segurança operacional.

Descrição do modelo

Padrões Aplicáveis

Como fornecedor profissional de equipamentos elétricos de alta tensão, a Usune segue rigorosamente as normas nacionais e industriais padrões para garantir a qualidade e segurança do produto:

- GB 1985-2014 "Interruptores seccionadores CA de alta tensão e interruptores de aterramento"
- GB/T 11022-2011 "Requisitos técnicos comuns para padrões de equipamentos de manobra e controle de alta tensão"
- DL/T 486-2010 "Condições técnicas de pedido para chaves seccionadoras CA de alta tensão e chaves de aterramento"
- DL/T 593-2006 "Requisitos técnicos para equipamentos de manobra e controle de alta tensão"

Parâmetros Técnicos

1. Especificações de tensão e corrente

Classificações de tensão: 12kV, 20kV, 35kV
Corrente nominal: 2.000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
Corrente suportável nominal de curto prazo: Máximo 80kA

2. Categorias de produtos

Por função: não aterrado, aterrado único, tipo através de parede
- Por Método de Operação: Manual, Elétrico (Opcional)

Condições de uso

O interruptor de isolamento do tipo interno é adequado para ambientes industriais agressivos e possui ampla adaptabilidade:

1. Temperatura ambiente: -50°C ~ +50°C
2. Altitude: ≤2000m (altitude ≥2500m pode ser personalizada para aumentar a adaptabilidade)
3. Pressão do vento: ≤700Pa (equivalente à velocidade do vento ≤34m/s)
4. Intensidade Sísmica: ≤8
5. Espessura da cobertura: ≤20mm
6. Nível de poluição: Classe III, IV
7. Ambiente de instalação: Sem riscos inflamáveis ​​ou explosivos, sem corrosão química e sem vibração severa

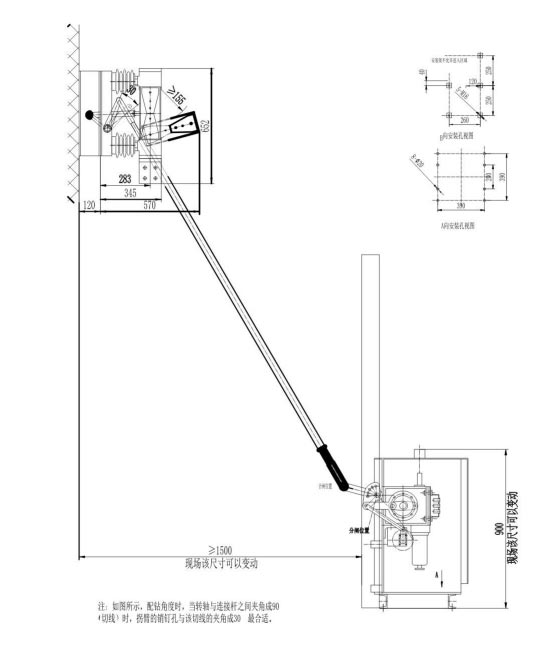

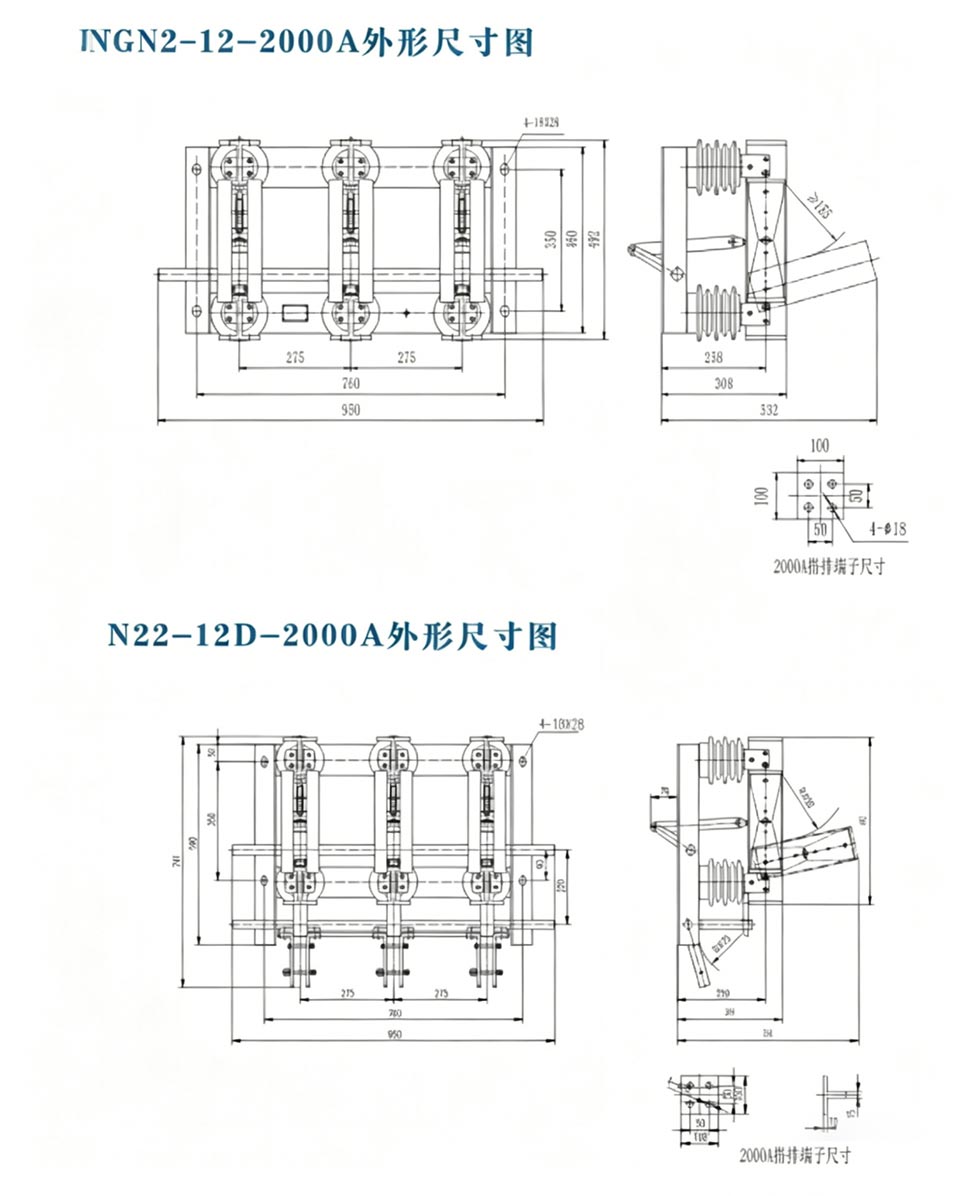

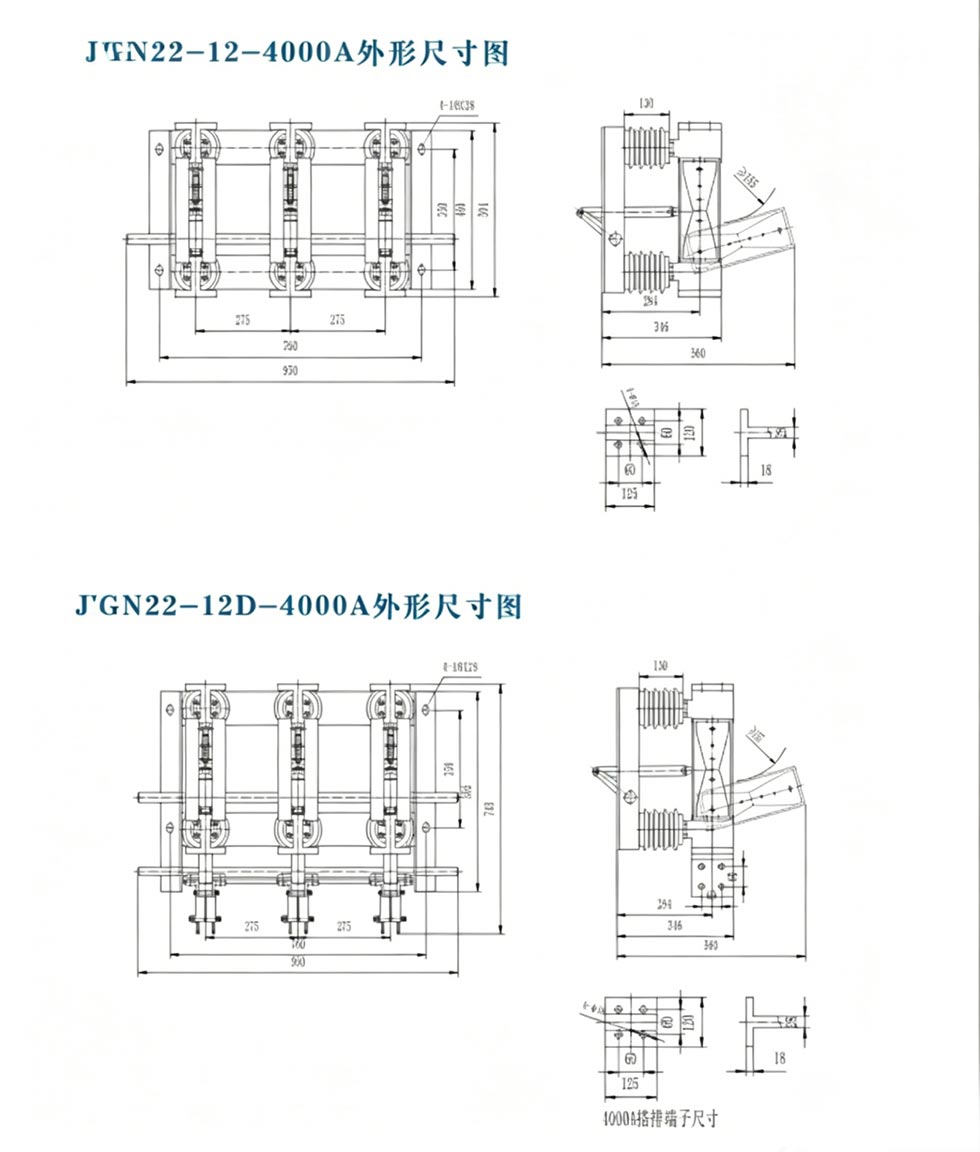

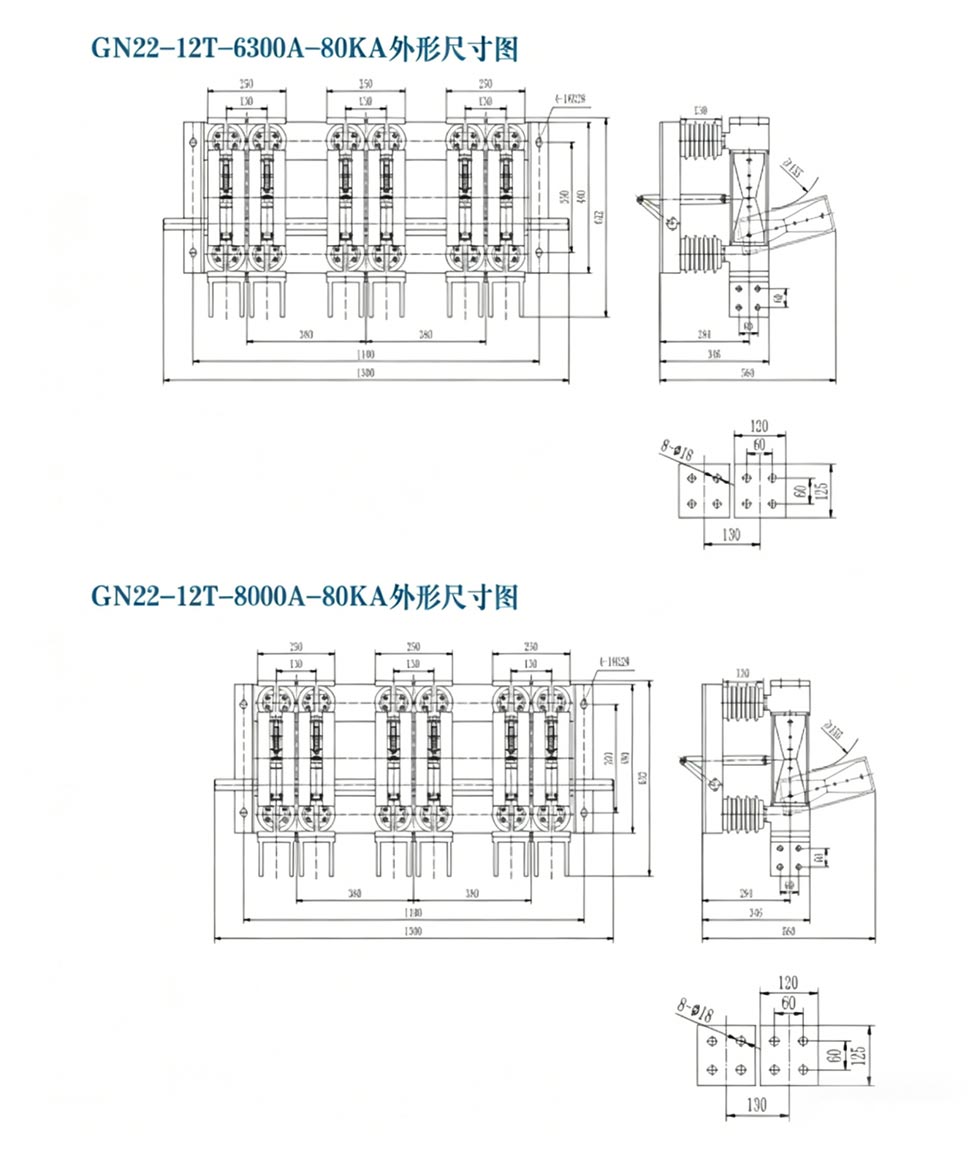

Dimensão externa

Referência do Projeto

Projeto de lançamento de foguete Cas-space

Relatório de teste

Aplicação Prática

Caso: Uma grande usina siderúrgica no leste da China precisava equipar seu sistema de saída do gerador de 20kV com isolamento de alta corrente equipamento. O ambiente da planta era severo (muita poeira, poluição Classe IV) e tinha altos requisitos de corrente (8000A), impondo requisitos rigorosos à confiabilidade do equipamento. Em última análise, a fábrica selecionou o Usune Chave seccionadora GN□-20DW/8000-80. As principais razões foram o seu design resistente à poluição, adaptabilidade à Classe IV ambientes poluídos, corrente nominal de 8.000 A correspondente à carga de saída do gerador e interruptor de aterramento integrado garantindo a segurança da manutenção. Desde o seu comissionamento em 2023, o equipamento operou de forma estável por mais de dois anos, fornecendo isolamento confiável durante a manutenção mensal, eliminando o risco de choque elétrico. O isoladores resistentes à poluição não apresentam marcas óbvias de envelhecimento ou descarga, reduzindo significativamente a manutenção frequência e custos, provando que a chave seccionadora da série Usune GN é a escolha ideal para serviços pesados sistemas de energia industriais.

Perguntas frequentes

Q1: Qual é a principal diferença entre uma chave seccionadora e uma chave de carga?

A1: Uma chave seccionadora é um dispositivo de comutação sem carga sem capacidade de extinção de arco; só é usado para isole o circuito depois que o disjuntor desconectar a carga. Um interruptor de carga pode desconectar uma determinada carga atual. A chave seccionadora da série GN fornece uma lacuna de isolamento visível, garantindo segurança absoluta durante manutenção.

Q2: O interruptor de isolamento tipo interno da série GN pode operar normalmente em áreas de alta altitude (≥2500m)?

A2: Sim. O modelo padrão é adequado para altitudes ≤2.000m. Para altitudes ≥2500m, o Usune pode melhorar o isolamento e desempenho mecânico de acordo com as necessidades do usuário para garantir a operação estável do equipamento.

Q3: Que manutenção é necessária para as chaves seccionadoras da série GN?

A3: A manutenção regular inclui: (1) Verificação de rachaduras e marcas de descarga nos isoladores; (2) Teste de pressão de contato e temperatura (≤70℃ na corrente nominal); (3) Verificação da integridade da chave de aterramento e dispositivo de intertravamento; (4) Lubrificar regularmente o mecanismo operacional. A manutenção adequada pode garantir uma vida útil de 20 a 30 anos.

O interruptor de isolamento tipo interno da série Usune GN combina tecnologia avançada, desempenho confiável e ampla adaptabilidade, tornando-o o produto preferido para grandes usinas de energia, siderúrgicas e sistemas de energia industriais. Como um fabricante líder na indústria elétrica de alta tensão da China, Zhejiang Usune Electric Co., Ltd., contando com sua equipe profissional de P&D, sistema de controle de qualidade rigoroso e rica experiência em projetos fornecem aos usuários produtos de alta qualidade e soluções personalizadas. Seja para novos projetos ou atualizações de equipamentos, pode fornecer segurança, proteção de isolamento de energia estável e eficiente.
