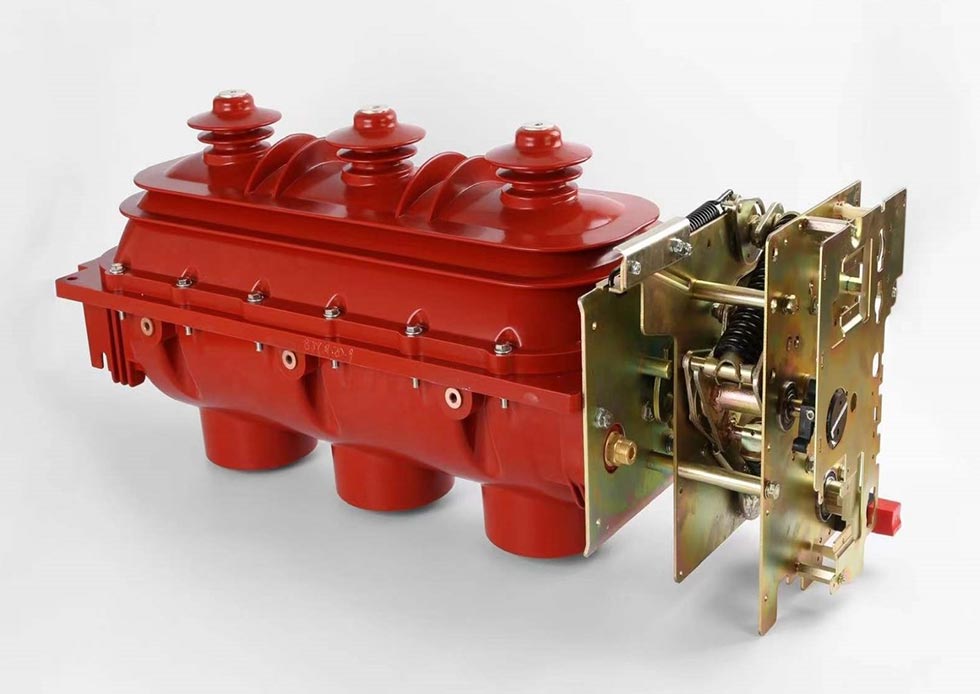

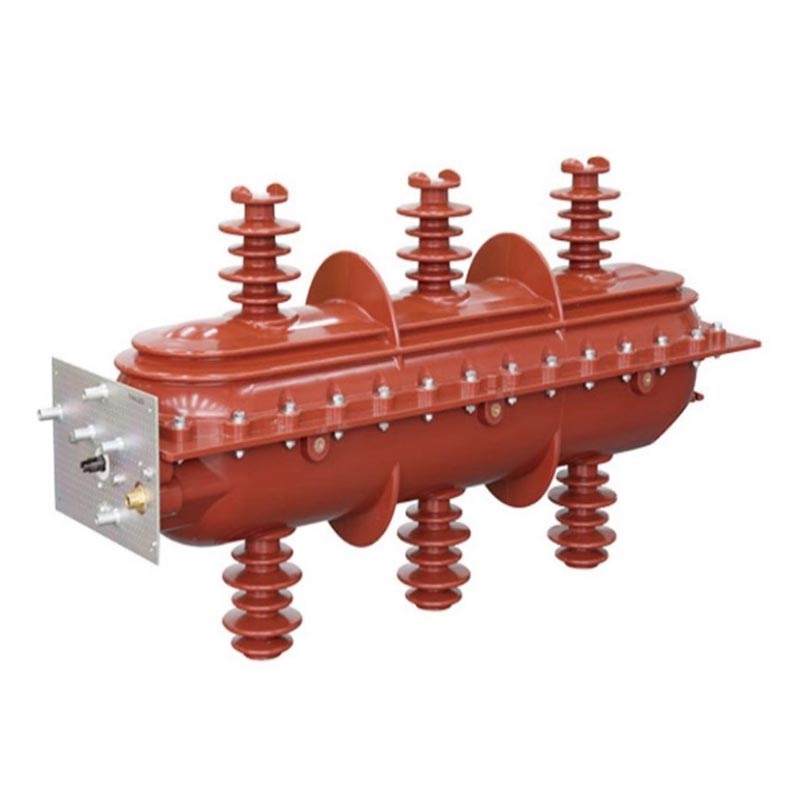

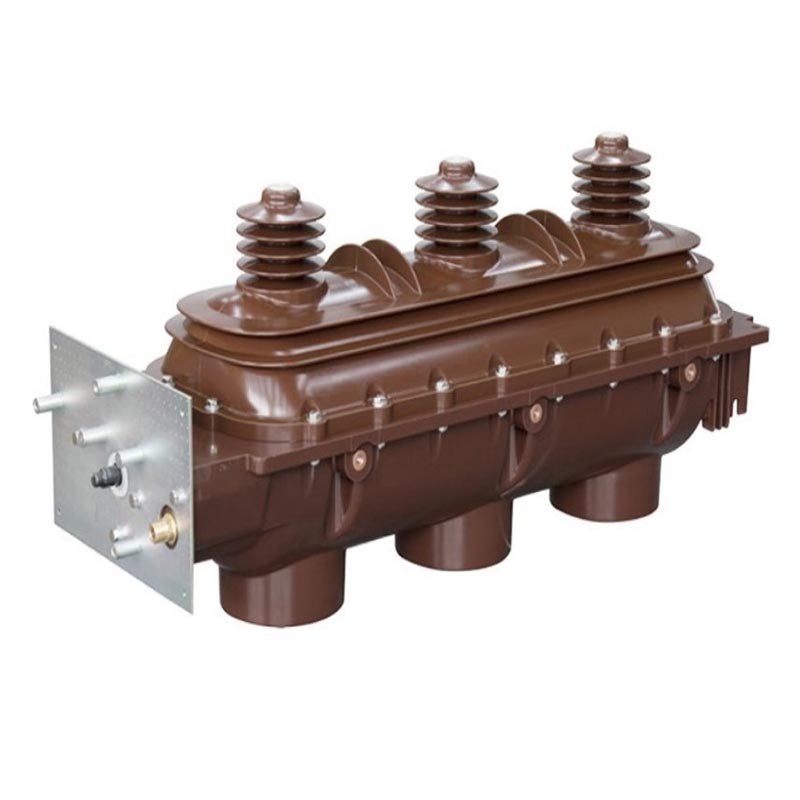

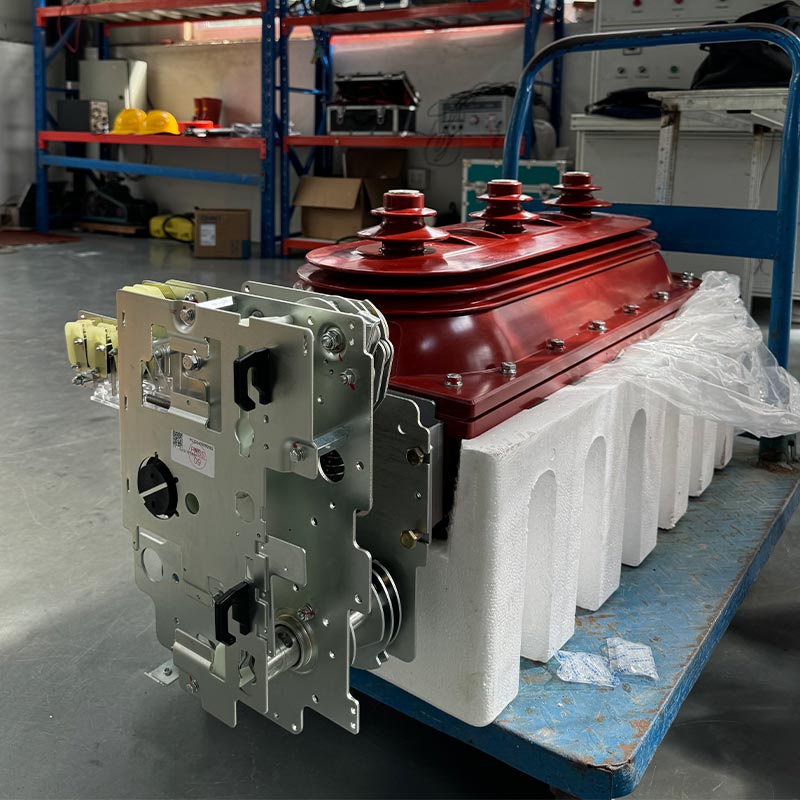

Interruptor de carga Sf6 interno

O interruptor de carga interno Usune Sf6 é uma nova geração de painéis de alta tensão projetados especificamente para ambientes internos cenários de distribuição de energia. Desenvolvido pela equipe profissional de P&D da Usune, passou por um tipo abrangente testes e seu desempenho estão em conformidade com os padrões GB3804, GB16926, IEC60265 e IEC60420.

Como fabricante profissional de equipamentos elétricos de alta tensão, a Usune padronizou fábricas de produção em China, equipada com equipamentos de produção avançados e processos rigorosos de controle de qualidade para garantir que cada produto atende aos padrões. Os produtos utilizam gás SF6 como meio de isolamento e extinção de arco, oferecendo vantagens como como alta resistência de isolamento, extinção de arco eficiente, estrutura compacta e longa vida útil, efetivamente resolvendo os problemas de baixa estabilidade e altos custos de manutenção dos interruptores de carga tradicionais.

Parâmetros técnicos principais

1. Sistemas aplicáveis: CA trifásica 10kV, 12kV, 24kV, 36kV, 50/60Hz
2. Meio extintor de arco: gás SF6 (inerte, não tóxico, alta eletronegatividade, alta eficiência em nível de milissegundos extinção de arco)
3. Mecanismo operacional: Mecanismo operado por mola (armazenamento de energia manual padrão, abertura elétrica opcional e fechamento para controle remoto)
4. Status de trabalho: Câmara de extinção de arco de três posições: "Close-Open-Ground"
5. Desempenho de vedação: Projeto de vedação dinâmico e estático dedicado, equipado com um manômetro para tempo real monitoramento

Escopo de aplicação

Os interruptores de carga SF6 internos são amplamente utilizados em cenários internos de distribuição de energia, como indústria e mineração empresas, arranha-céus, áreas residenciais urbanas, subestações, grandes shopping centers, aeroportos, metrôs e hospitais para comutação de correntes de carga, controle e proteção de circuitos e transformadores de distribuição; quando equipados com um conector frontal de cabo tocável na saída, são particularmente adequados para derivação de cabos (conexão) caixas.

Principais Parâmetros Técnicos

Características estruturais e vantagens de segurança

1. Isolamento Superior e Estrutura de Extinção de Arco

Os invólucros superior e inferior são moldados por injeção com resina epóxi, formando uma cavidade interna selada e cheia de gás que isola efetivamente o ambiente externo. A câmara de extinção de arco de três posições completa o fechamento, operações de abertura e aterramento passo a passo através da rotação de um contato móvel comum, garantindo clareza status e operação confiável. O gás SF6 possui alta rigidez dielétrica e excelente desempenho de extinção de arco, extinguindo rapidamente o arco gerado durante a comutação.

2. Vedação confiável e monitoramento de pressão

O interruptor de carga SF6 interno emprega um design de vedação dinâmico e estático dedicado, proporcionando excelente vedação desempenho e evitando vazamento de gás SF6. Um manômetro está localizado de forma proeminente na caixa do mecanismo para monitorar pressão do gás em tempo real, facilitando a detecção oportuna de perigos potenciais pelos operadores.

3. Intertravamentos de segurança abrangentes

Intertravamentos mecânicos confiáveis são instalados entre a chave de carga e a chave de aterramento, e entre o chave de aterramento e a porta frontal (para distribuição de energia tipo gabinete), evitando mau funcionamento e garantindo a segurança de pessoal e equipamentos. Uma tampa protetora de equalização está equipada na extremidade da saída para melhorar desempenho de isolamento.

4. Operação flexível e design que economiza espaço

A configuração padrão inclui um mecanismo operacional manual com mola; abertura e fechamento elétrico opcional permite controle remoto. Sua estrutura compacta e tamanho reduzido o tornam adequado para edifícios altos, pequenos subestações e outras aplicações com espaço de instalação limitado.

Condições de uso

1. Condições normais de operação

- Temperatura ambiente: -25℃~+40℃
- Altitude: Não superior a 2.000m
- Umidade: Umidade relativa média diária <95%, média mensal <90%; pressão de vapor média diária ≤2,2kPa, média mensal ≤1,8kPa

2. Condições Especiais de Operação

De acordo com o padrão GB/T11022-1999, o interruptor de carga interno Sf6 deve operar em condições normais. Se o condições de operação não forem atendidas (por exemplo, altitude superior a 2.000 m, temperatura e umidade excessivas, etc.), por favor consulte o fabricante com antecedência para garantir a operação normal do produto.

Caso de aplicação do mundo real

Estudo de caso: Projeto de distribuição de energia no metrô urbano da China

Uma importante linha de metrô requer interruptores de carga de alta tensão internos confiáveis para seu sistema de distribuição de energia de estação, exigindo altos níveis de segurança, estabilidade e compactação do equipamento. Este projeto selecionou o Usune FLN36-12D modelo, cuja estrutura compacta é adequada ao espaço limitado dos metrôs. Sua vedação confiável e o desempenho de extinção de arco garante uma operação estável no ambiente subterrâneo úmido. Desde o seu comissionamento em 2024, não apresentou nenhuma falha e recebeu muitos elogios do proprietário do projeto.

Perguntas frequentes

P1: O que devo fazer se o manômetro do gás SF6 no interruptor mostrar uma leitura anormal?

A1: Pare imediatamente de usar o interruptor para evitar danos ao equipamento ou acidentes de segurança. Primeiro, verifique se há vazamentos de gás. Se não há vazamentos, aguarde a recuperação da temperatura e observe se a pressão volta ao normal. Se houver houver vazamento ou a pressão não puder ser restaurada, entre em contato imediatamente com a equipe de serviço pós-venda da Usune. O o fabricante enviará técnicos profissionais para lidar com o problema.

Q2: O interruptor de carga SF6 interno Usune pode ser usado em ambientes acima de 2.000 m de altitude?

A2: A altitude operacional normal não excede 2.000 m. Altitudes mais elevadas afetarão o desempenho do isolamento. Se usar em ambientes de alta altitude, consulte a Usune com antecedência. Como fornecedor profissional, podemos fornecer produtos personalizados soluções e ajuste o design de isolamento para garantir uma operação estável.

Q3: Com que frequência o produto requer manutenção e quais são os principais itens de manutenção?

A3: Em condições normais, recomenda-se uma manutenção abrangente a cada 1-2 anos. Os itens principais incluem: (1) Verificação da pressão e vedação do gás SF6; (2) Verificação da confiabilidade dos intertravamentos mecânicos; (3) Limpando o interruptor e superfícies de caixa de mecanismo; (4) Verificação da precisão dos indicadores de posição; (5) Verificação do mecanismo operacional e adicionando lubrificante conforme necessário. Para obter detalhes, consulte o manual do produto ou entre em contato com o serviço pós-venda. Usune também oferece treinamento profissional em manutenção.

Compromisso com a marca e serviço pós-venda

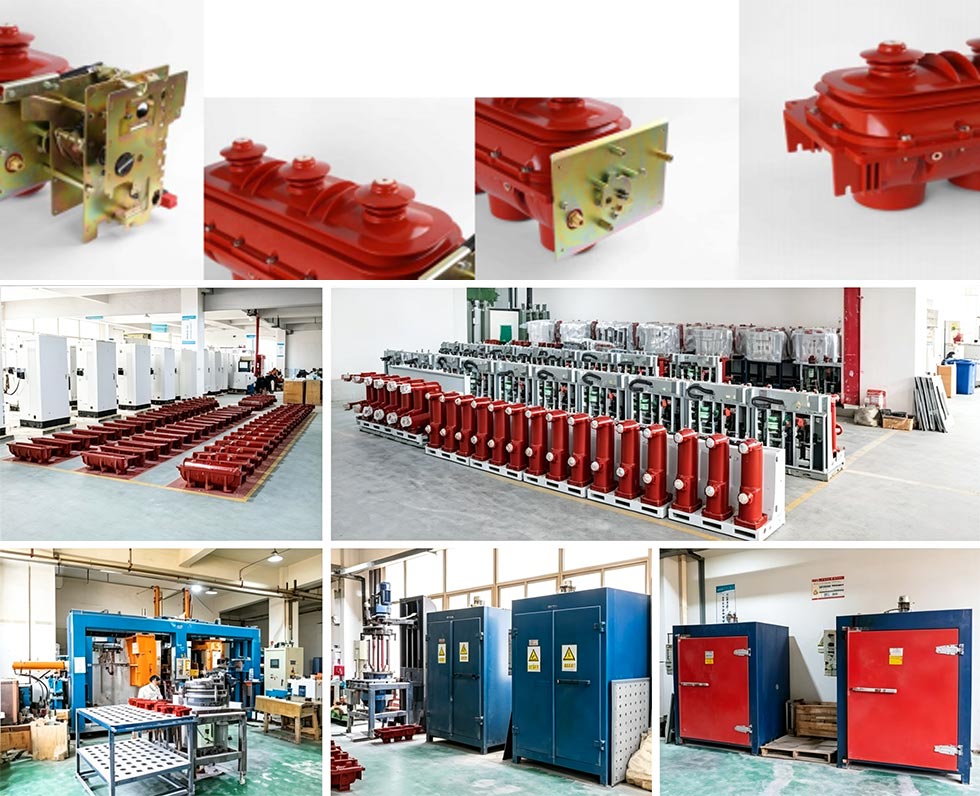

Como fabricante e fornecedor profissional de equipamentos elétricos de alta tensão, a Usune padronizou a produção fábricas na China. Aderindo ao princípio de "Qualidade em primeiro lugar, segurança em primeiro lugar", todos os produtos passam por rigorosos testes de qualidade inspeção antes de sair da fábrica, atendendo aos padrões de certificação relevantes para garantir a autoridade do produto e confiabilidade.

Fornecemos serviços pós-venda abrangentes, incluindo orientação de instalação, comissionamento, manutenção e treinamento técnico. Nossa equipe de pós-venda é composta por técnicos profissionais experientes que respondem prontamente a necessidades e fornecer soluções eficientes. Sempre defendemos o conceito central de "Tudo para a utilização segura de eletricidade" e trabalhar com os usuários para criar um ambiente de distribuição de energia seguro e estável.
