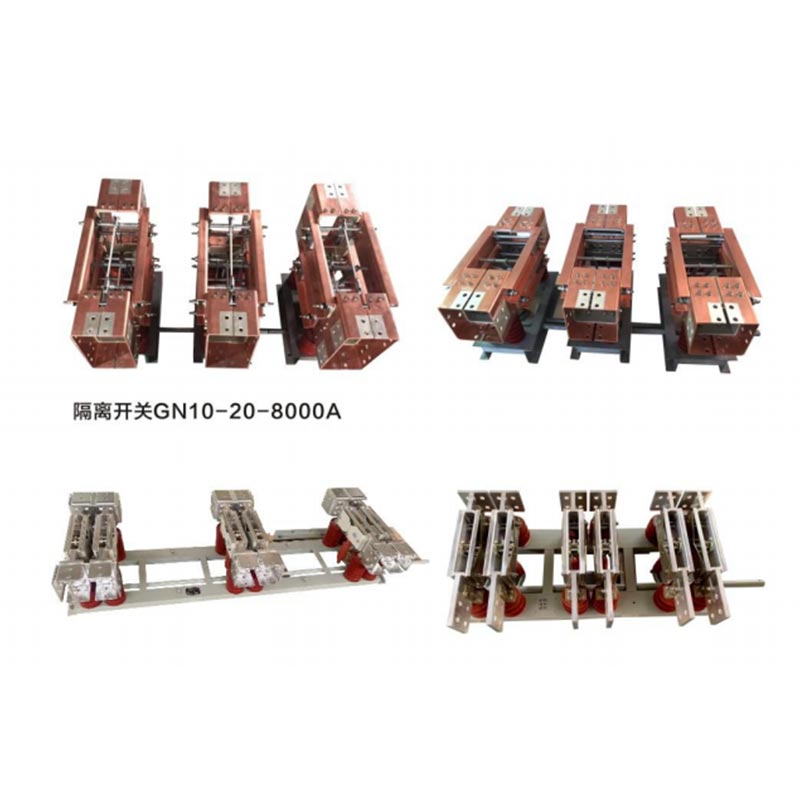

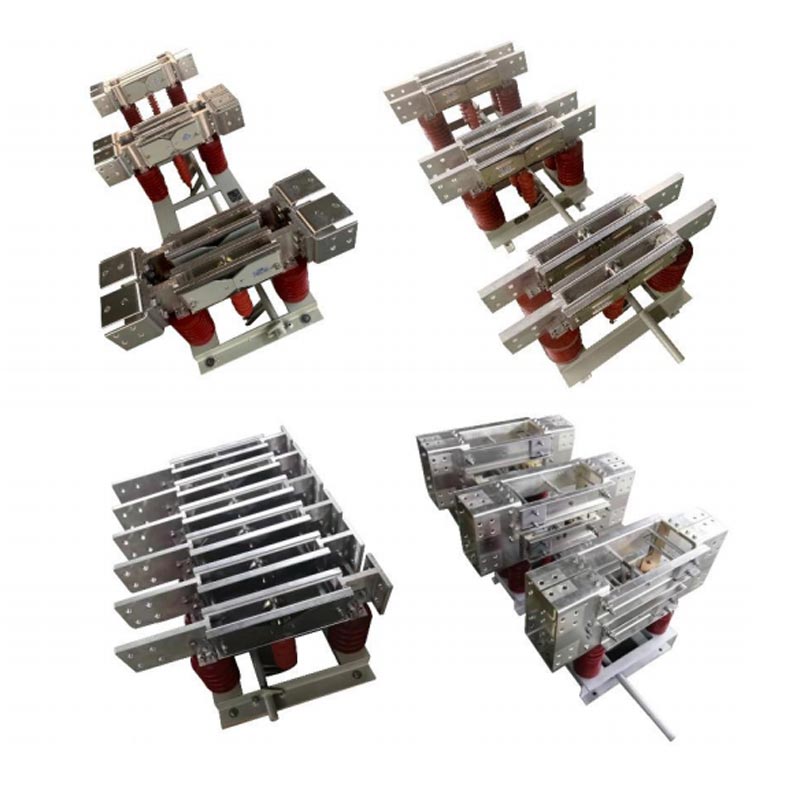

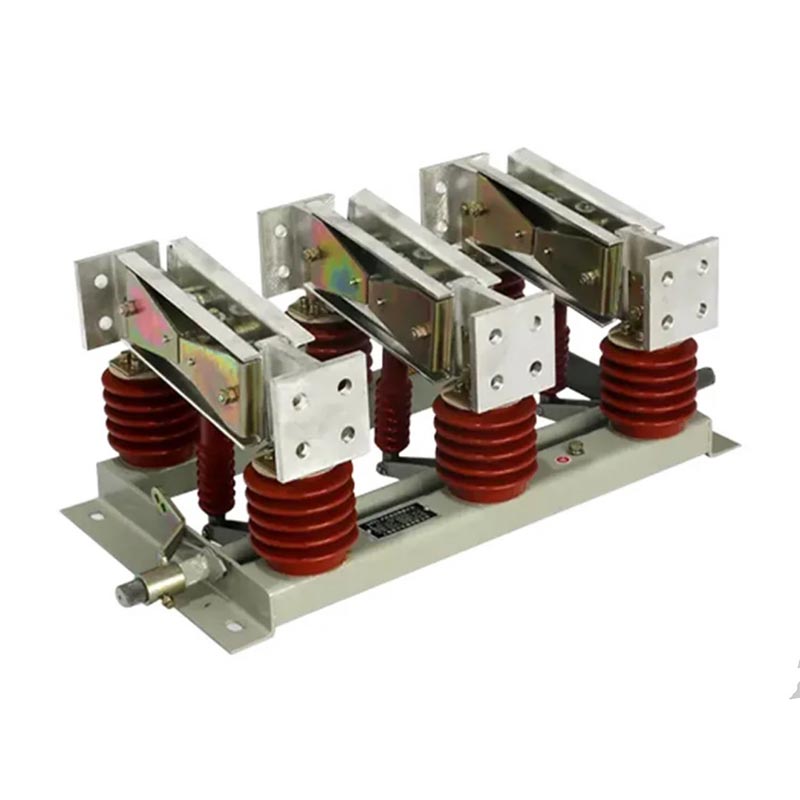

Interruptor de isolamento de ar interno

O interruptor de isolamento de ar interno da série Usune GN é um produto elétrico de alta tensão desenvolvido independentemente pela Zhejiang Usune Electric Co., Ltd., fornecedora líder de equipamentos elétricos de alta tensão na China. Integrando o mais recentes tecnologias nacionais de P&D e processos de fabricação, é projetado especificamente para alta corrente condições de operação nas saídas de geradores de grandes usinas e siderúrgicas, preenchendo a lacuna do mercado para seccionadores internos de alta corrente de alto desempenho.

Este switch apresenta um design estrutural flexível, permitindo que seja montado em três pólos independentes independentes. unidades ou configurado como um dispositivo integrado tripolar para atender a diferentes layouts espaciais e requisitos de uso, dependendo das necessidades de instalação do local. Sua principal função é fornecer isolamento de energia confiável durante o manutenção de equipamentos e sistemas elétricos. Ao criar uma interrupção clara no circuito, garante a segurança do pessoal de manutenção e a integridade do equipamento, atendendo aos principais requisitos de isolamento de segurança de alta tensão sistemas de energia.

Design do produto e descrição do modelo

1. Vantagens do projeto estrutural

A série Usune GN adota um projeto estrutural cientificamente robusto, combinando layout compacto e conveniente operação. A configuração tripolar integrada economiza efetivamente espaço de instalação, enquanto a configuração independente o design unipolar facilita a manutenção e substituição individual, aumentando a flexibilidade do produto e manutenibilidade. O switch utiliza materiais condutores e isolantes de alta qualidade, garantindo excelente condutividade ao mesmo tempo que melhora o desempenho do isolamento e a vida útil, atendendo aos requisitos de operação estável a longo prazo de ambientes internos de alta tensão.

2. Explicação do código do modelo

Os números de modelo do interruptor de isolamento de ar interno da série Usune GN seguem regras de codificação padronizadas, tornando-as claras e de fácil compreensão, permitindo que os clientes selecionem a especificação adequada de acordo com suas reais necessidades. Os modelos típicos são GN□--20DW/8000--80. Os significados específicos de cada código (da esquerda para a direita) são os seguintes:

- G: Chave seccionadora (tipo de produto principal, indicando a função principal do produto de isolamento de energia)
- N: Tipo interno (indica que o produto foi projetado para instalação interna)
- □: Número de série do projeto (distingue diferentes versões de projeto dentro da mesma série)
- 20: Tensão nominal (unidade: kV, indicando a tensão mais alta que a chave pode suportar de forma estável)
- D: Chave com aterramento (equipada com função de aterramento para garantir descarga segura durante a manutenção)
W: Tipo antipoluição (desempenho antipoluição aprimorado, adequado para ambientes internos agressivos com alta níveis de poluição)
- 8000: Corrente nominal (unidade: A, indicando a corrente máxima que a chave pode suportar continuamente)
- 80: Corrente nominal suportável de curta duração (unidade: kA, indicando a corrente máxima de curto-circuito que a chave pode suportar dentro de um tempo especificado)

Parâmetros Técnicos

Usune segue o princípio da precisão profissional; o isolamento de ar interno da série GN... O switch possui parâmetros técnicos abrangentes para atender diversas necessidades em vários cenários industriais. Todos os parâmetros sofrem rigorosos testes e verificação de fábrica para garantir a conformidade com os padrões e desempenho estável do produto:

- Classificação de tensão: 12kV, 20kV, 35kV (três especificações para atender diferentes configurações de sistemas de energia de alta tensão)
Classificação atual: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A (oito especificações para atender alta corrente condições nas saídas do gerador)
Tipo de produto: Não aterrado, Aterrado único, Tipo através de parede (Três tipos para atender a diferentes instalações ambientes e requisitos funcionais)

Condições de uso

1. Temperatura ambiente: -50°C~+50°C (operação estável em ambientes de temperatura extrema)
2. Altitude: ≤2000m (a adaptabilidade pode ser aprimorada mediante solicitação para altitudes ≥2500m)
3. Pressão do vento: ≤700Pa (equivalente à velocidade do vento ≤34m/s, adequada para ambientes internos bem ventilados)
4. Intensidade Sísmica: ≤8 (resiste a impactos moderados de terremotos, garantindo operação estável em locais propensos a terremotos áreas)
5. Espessura do gelo: ≤20 mm (adequado para ambientes internos frios onde é possível formar gelo)
6. Grau de poluição: Classe III, IV (design à prova de poluição, adequado para ambientes internos com alto teor de poeira ou poluição química)
7. Local de instalação: Livre de riscos inflamáveis e explosivos, corrosão química e vibração severa (condições especiais de uso podem ser determinadas através de negociação entre o usuário e o fabricante)

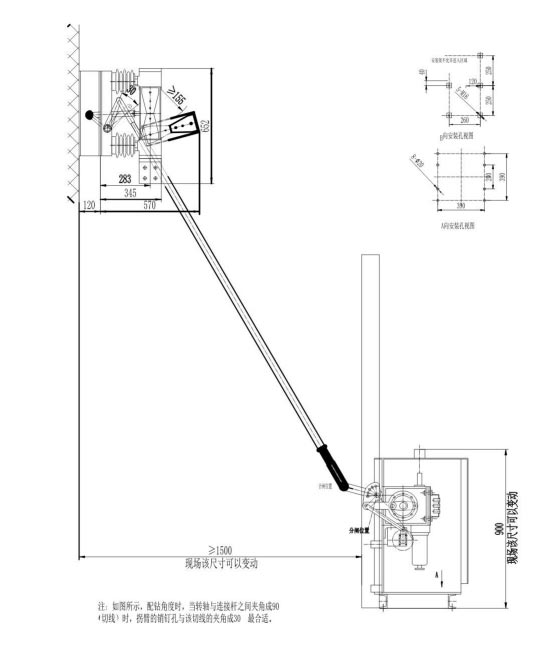

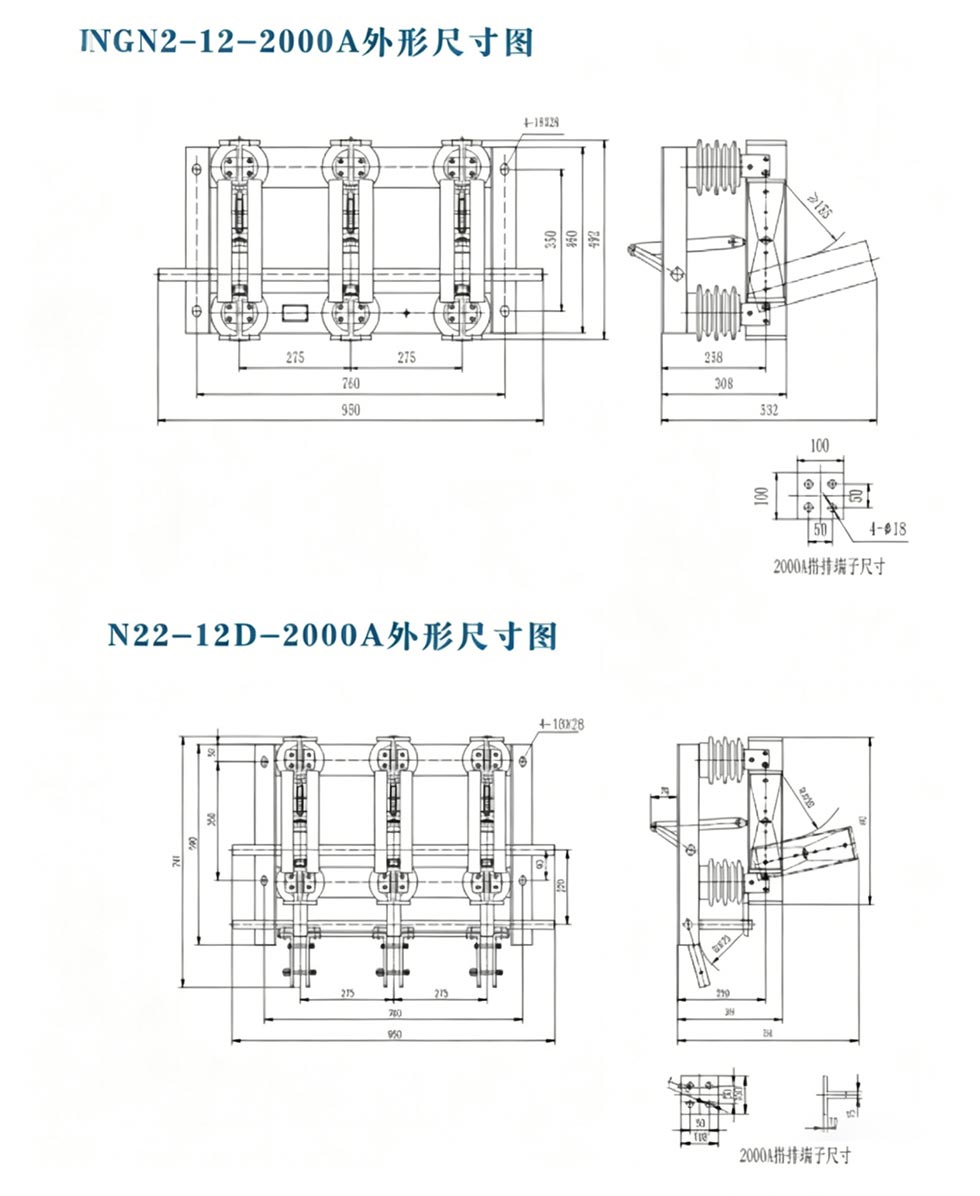

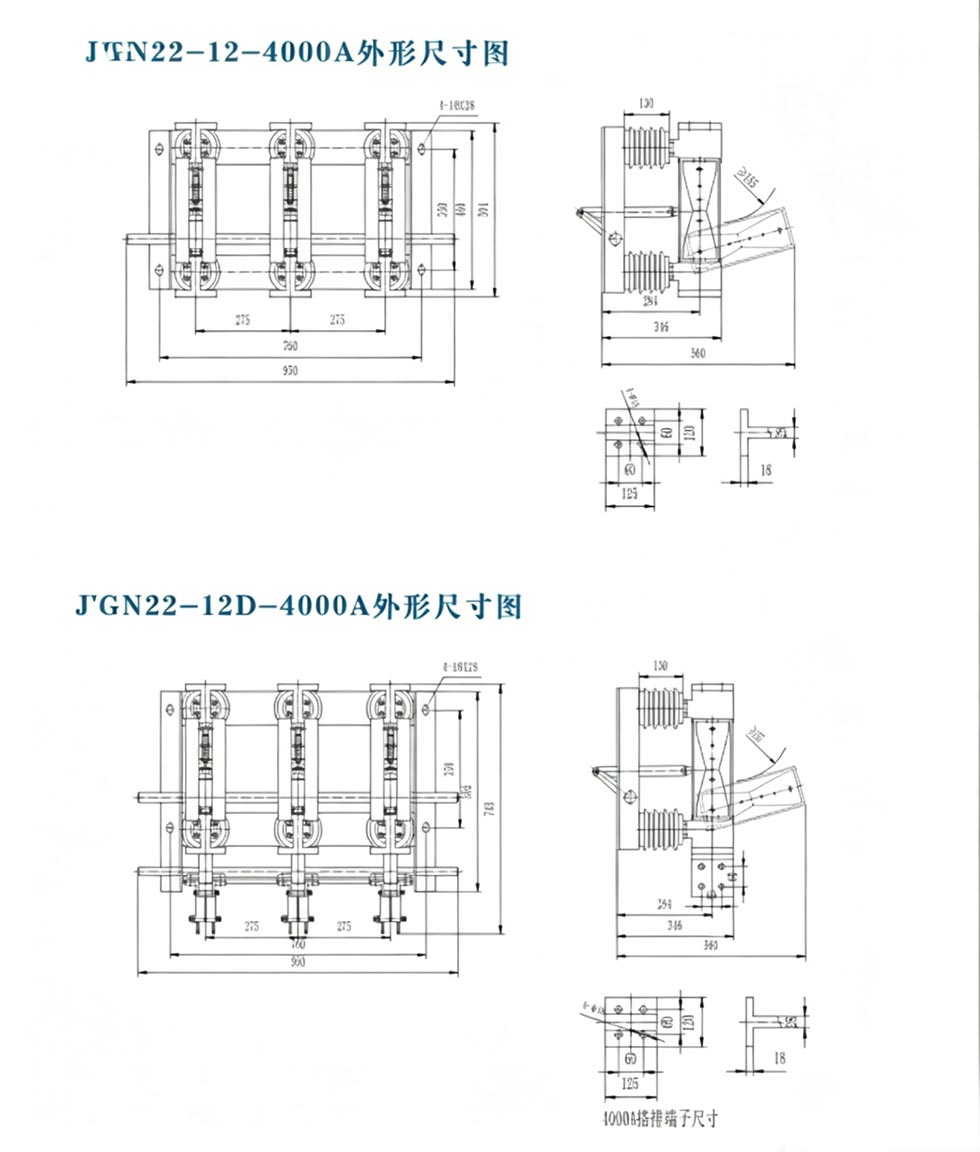

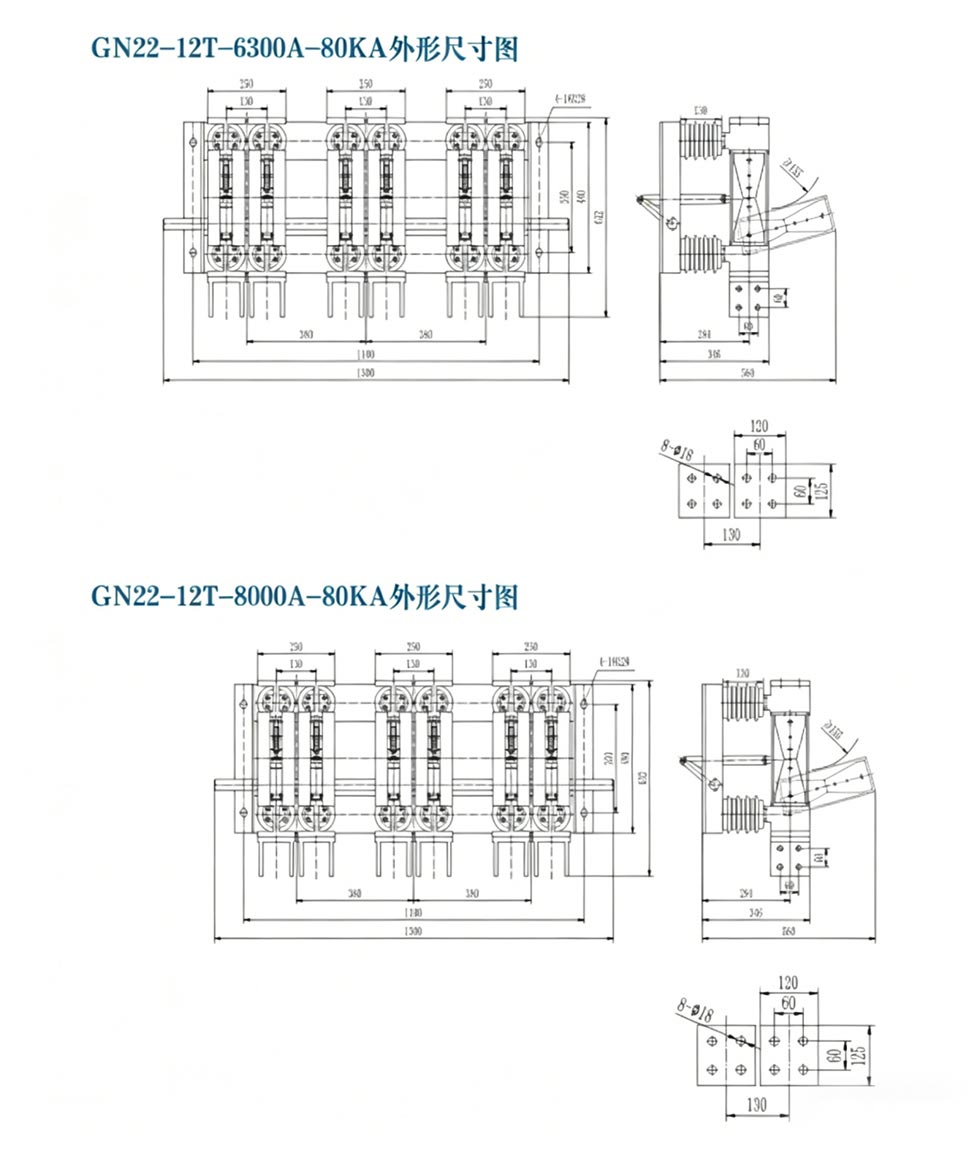

Dimensão externa

Referência do Projeto

Projeto de lançamento de foguete Cas-space

Relatório de teste

Caso de aplicação do mundo real

Estudo de caso: Grande Central Elétrica a Carvão em Shandong, China

Uma grande central eléctrica alimentada a carvão na província de Shandong, China, com uma capacidade instalada de 2×600 MW, requer uma interruptor de desconexão de alta corrente na saída do gerador para garantir a manutenção segura das unidades geradoras e da energia sistema. Após investigação e comparação aprofundadas, a usina selecionou a série Usune GN 20kV/8000A interna seccionador de alta tensão (com interruptor de aterramento, tipo à prova de poluição). Como fabricante designado, Usune fornece orientação de instalação personalizada e serviço pós-venda. O produto tem funcionado de forma estável há três anos desde sua implantação em 2023.

Durante a operação, o switch resistiu ao teste de alta corrente e ambiente interno hostil (nível de poluição IV) sem quaisquer falhas, como mau contato ou danos ao isolamento. Cumpriu efetivamente a tarefa de isolamento de energia durante a manutenção do grupo gerador, garantindo a segurança do pessoal de manutenção e o funcionamento normal da energia planta. O cliente reconhece altamente o desempenho do produto e o serviço profissional da Usune e assinou um acordo de cooperação de longo prazo com a Usune, designando-a como fornecedora de seccionadoras.

Perguntas frequentes

Q1: Qual é a função principal do interruptor de isolamento de ar interno da série Usune GN e ele pode ser usado para interromper corrente de carga?

A1: A função principal é fornecer isolamento de energia confiável durante a manutenção de equipamentos elétricos e sistemas. Ao criar uma ruptura clara no circuito, garante a segurança do pessoal e do equipamento de manutenção. Isso É importante ressaltar que este produto é um dispositivo de isolamento de energia e não uma chave seccionadora de carga. Não pode ser usado para interromper corrente de carga ou corrente de curto-circuito; só pode ser operado quando o circuito está descarregado ou após a corrente de carga ter sido interrompida por outro equipamento de comutação.

Q2: O interruptor de isolamento de ar interno da série Usune GN pode ser personalizado para atender às condições específicas de uso no local?

A2: Sim. Como fabricante profissional, a Usune possui recursos abrangentes de P&D e personalização. Para usuários com condições especiais de uso (como altitude ≥2500m, níveis especiais de poluição ou instalação especial requisitos de espaço), podemos nos envolver em comunicação aprofundada para ajustar o design e os parâmetros do produto com base no condições reais no local, fornecendo soluções personalizadas. As condições especiais de utilização são determinadas através negociação entre o usuário e o fabricante para garantir que o produto seja adequado para o trabalho no local ambiente e necessidades reais.
