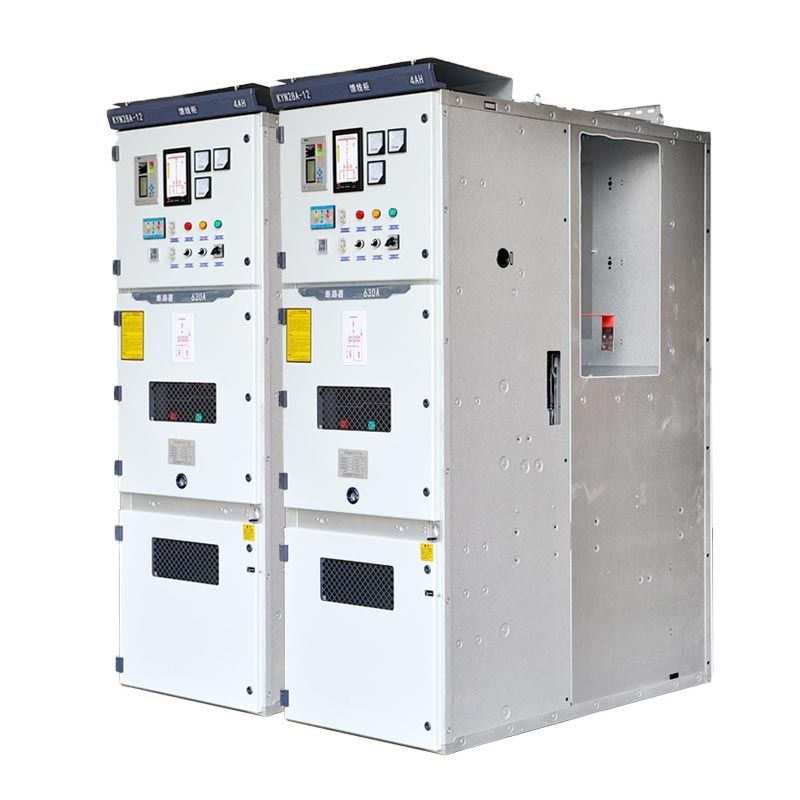

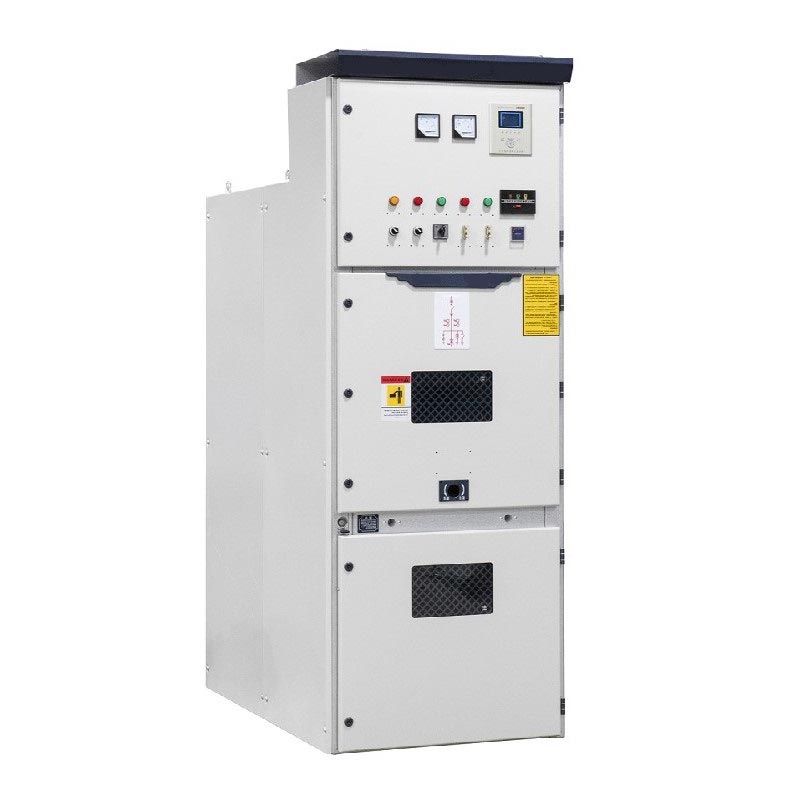

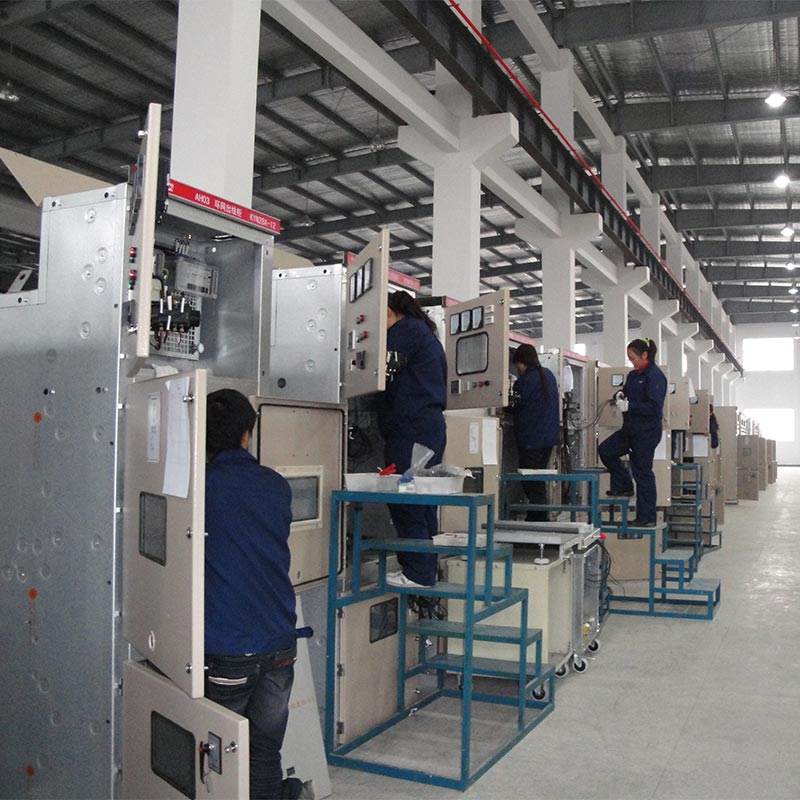

O painel VCB interno Usune de média tensão 11kV (série KYN28) é um painel blindado, extraível e com invólucro metálico projetado para a recepção, distribuição, controle e proteção segura e eficiente de redes elétricas de média tensão. Isso é uma unidade central de distribuição no sistema de energia, garantindo a operação estável do sistema sob condições normais e de falha. condições.
- Sistemas Aplicáveis: 3,6~12kV / 24kV CA trifásico 50/60Hz
- Padrões: IEC 62271-200, GB 3906, DL/T 404
- Estrutura Central: Invólucro metálico blindado, estrutura de carrinho removível
- Classificação de proteção: Gabinete IP4X, Interior IP2X
Aparelhagem de baixa tensão
Aparelhagem de média tensão
| Modelo | Tensão nominal | Aplicativo |
| KYN28A-12 | 12kV (7,2kV/3,6kV opcional) | Sistema de distribuição de média tensão classe 10kV |
| KYN28-24 | 24kV | Sistema de distribuição de média tensão classe 20kV |
| Item | KYN28A-12 (12kV) | KYN28-24 (24kV) | Unidade |
| Tensão Nominal (Ur) | 12 | 24 | kV |
| Frequência nominal | 50/60 | 50/60 | Hz |
| Corrente nominal (Ir) | 630~3150 | 630~3150 | A |
| Corrente nominal de interrupção de curto-circuito | 25, 31,5, 40, 50 | 25, 31,5 | ka |
| Corrente suportável nominal de curta duração (3s/4s) | 25, 31,5, 40, 50 | 25, 31,5 | ka |
| Corrente suportável de pico nominal | 63, 80, 100, 125 | 63, 80 | ka |
| Tensão suportável de frequência de energia de 1min (fase-fase/fase-terra) | 42 | 65 | kV |
| Tensão nominal suportável ao impulso do raio (pico) | 75 | 125 | kV |
| Grau de Proteção | IP4X (gabinete), IP2X (compartimentos internos) | IP4X (gabinete), IP2X (compartimentos internos) | — |
| Temperatura ambiente operacional | -15℃ ~ +40℃ | -15℃ ~ +40℃ | ℃ |
| Altitude | ≤1000m (reduzido para altitudes mais elevadas) | ≤1000m (reduzido para altitudes mais elevadas) | m |

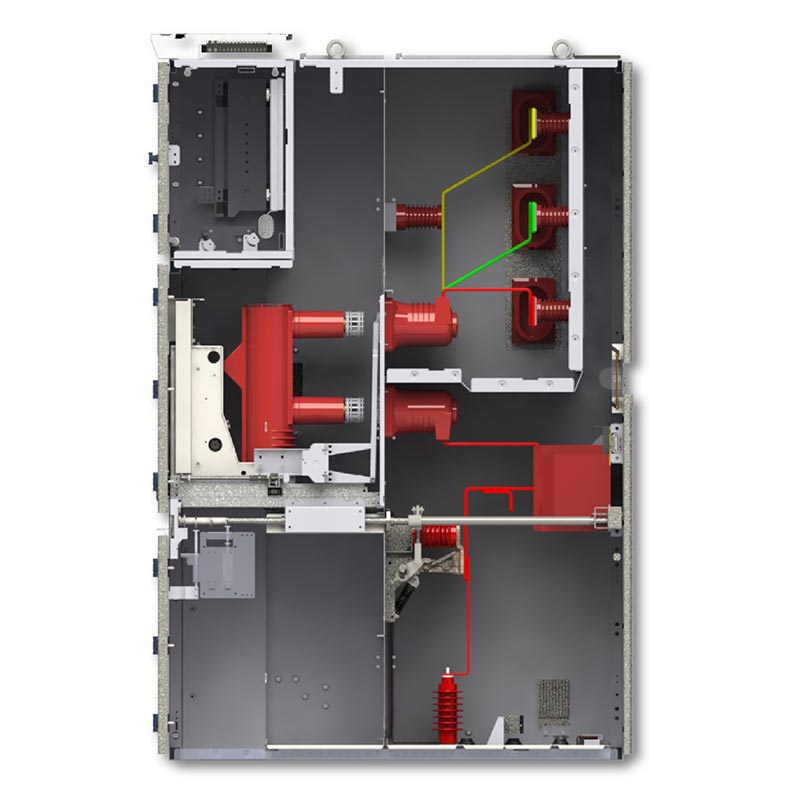

O painel Vcb interno de média tensão 11kV usa placas de aço para separar cinco compartimentos metálicos aterrados independentes, suprimindo efetivamente a propagação de arcos de falha e garantindo a segurança pessoal:
1. Compartimento do disjuntor: Carrinho removível integrado do disjuntor a vácuo (VS1/ZN63A, VD4, etc.), equipado com intertravamento mecânico, permitindo que o carrinho alterne entre as posições de trabalho, teste e desconectado.
2. Compartimento de Barramentos: Contém barramentos principais e ramais, completamente isolados de outros compartimentos para evitar a propagação de falhas.
3. Compartimento de cabos: Equipado com transformadores de corrente (TCs), transformadores de tensão (PTs), chaves de aterramento, terminais de cabos e pára-raios para conexão e proteção de cabos.
4. Compartimento de instrumentos de controle: Abriga relés de proteção, instrumentos, interruptores de controle, luzes indicadoras e circuitos secundários para monitoramento e operação.
5. Canal de alívio de pressão: apresenta um dispositivo de alívio de pressão na parte superior para liberar com segurança a pressão do arco e o gás caso de falhas internas, evitando danos ao gabinete e ferimentos pessoais.

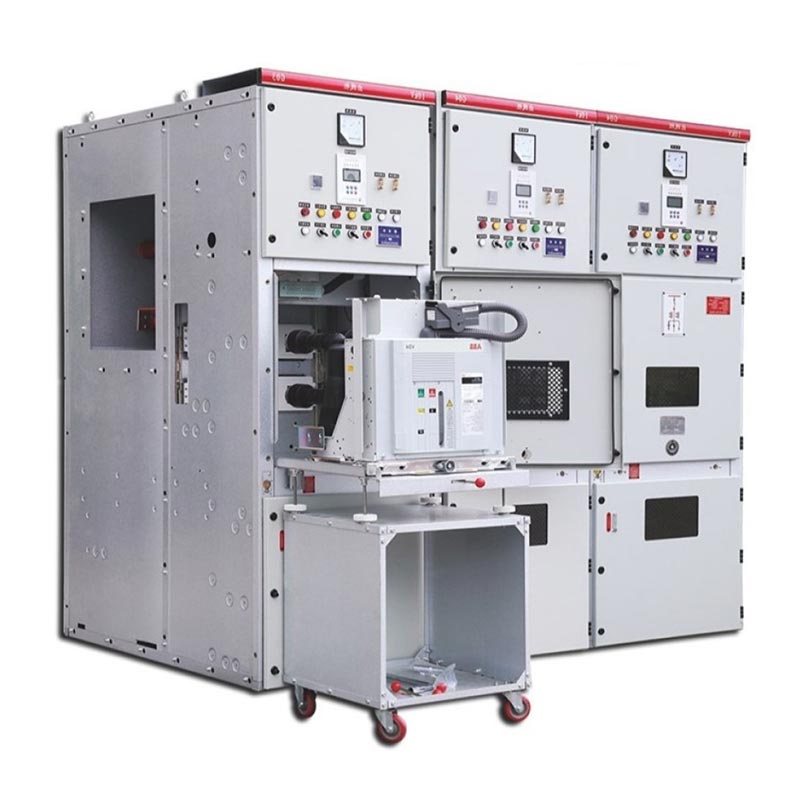

1. Design de carrinho de mão removível: O carrinho de mão com painel Vcb interno de média tensão 11kV é totalmente intercambiável, permitindo
para rápida inspeção e substituição sem necessidade de interrupção completa do barramento, reduzindo significativamente o tempo de inatividade.
2. Intertravamento mecânico abrangente de cinco prevenção:
- Evita abertura e fechamento acidental de disjuntores
- Evita empurrar ou puxar o carrinho do disjuntor sob carga
- Evita o fechamento acidental da chave de aterramento enquanto energizado
- Evita a energização da chave de aterramento quando ela está na posição fechada
- Impede a entrada acidental em um compartimento energizado
3. Compartimentos independentes totalmente fechados: divisórias metálicas separam as áreas funcionais, suprimindo efetivamente o arco propagação e interferência mútua.
4. Operação e manutenção frontal: Todas as operações e manutenção podem ser concluídas na parte frontal do gabinete, economizando espaço de instalação.
5. Alta confiabilidade e alta segurança: atende aos padrões internacionais, com altos níveis de isolamento e forte resistência a falhas.
6. Design modular: Pode ser configurado de forma flexível como um gabinete de linha de entrada, gabinete de linha de saída, gabinete de medição, gabinete de seção de barramento, etc.
1. Gabinete de linha de entrada (recepção da rede elétrica)
2. Gabinete de Linha de Saída (Distribuição de Energia para Cargas, Motores e Transformadores)
3. Gabinete de controle do motor (partida, parada e proteção de motores grandes)
4. Gabinete Alimentador de Transformador (Proteção de Transformador de Distribuição)
5. Gabinete de Seccionamento de Barramentos (Seccionamento de Barramentos e Comutação de Transferência Automática)
Desafios do Projeto: A planta petroquímica possui requisitos extremamente elevados de continuidade do fornecimento de energia, segurança e
tolerância a falhas, exigindo operação estável a longo prazo.
Solução: 36 gabinetes de disjuntores a vácuo Usune KYN28A-12 foram usados para linhas de entrada e saída do sistema e
grande controle motor.
Resultados Operacionais: Operação contínua e estável por mais de 8 anos sem falhas graves, alcançando efetivamente
proteção contra sobrecarga e curto-circuito, garantindo produção ininterrupta.
Desafios do Projeto: Espaço limitado na sala de distribuição de energia do edifício alto, exigindo instalações compactas, seguras e
equipamentos de fácil manutenção.
Solução: Configurar 22 unidades de manobra Usune KYN28A-12 com estrutura acessível frontal.
Resultados Operacionais: Alta utilização de espaço, manutenção conveniente e proteção confiável para cargas críticas, como
como iluminação predial, ar condicionado e proteção contra incêndio.
R: A principal diferença é o nível de tensão nominal: KYN28A-12 é adequado para sistemas de 12kV (classe 10kV), enquanto KYN28-24 é adequado para sistemas de 24kV (classe 20kV). Ambos são projetados de acordo com seus respectivos níveis de tensão em termos de distância de isolamento, seleção de componentes de isolamento e parâmetros nominais de componentes internos.
R: Sim. Como fabricante profissional, a Usune pode ajustar os parâmetros de acordo com os requisitos do projeto para atender diferentes padrões regionais, como IEC e ANSI, e pode personalizar modelos de disjuntores, relés de proteção e dimensões.
R: Sob condições normais de manutenção, a vida útil projetada é de 20 a 30 anos. Manutenção de rotina principalmente inclui testes de isolamento, verificações de características de disjuntores e calibração de relés. O carrinho extraível A estrutura permite uma substituição rápida, reduzindo significativamente o tempo de inatividade para manutenção.
