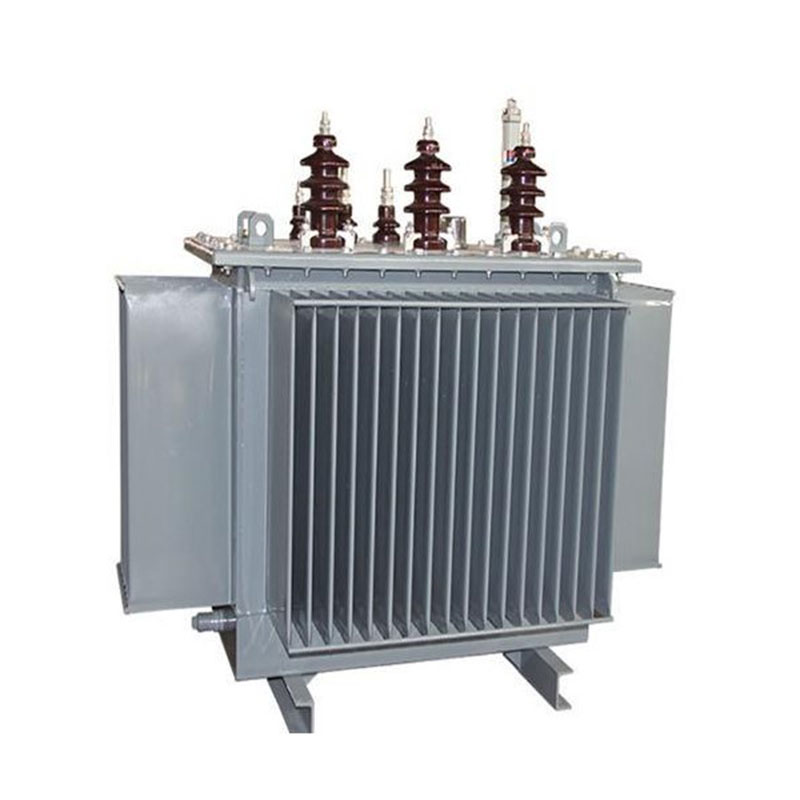

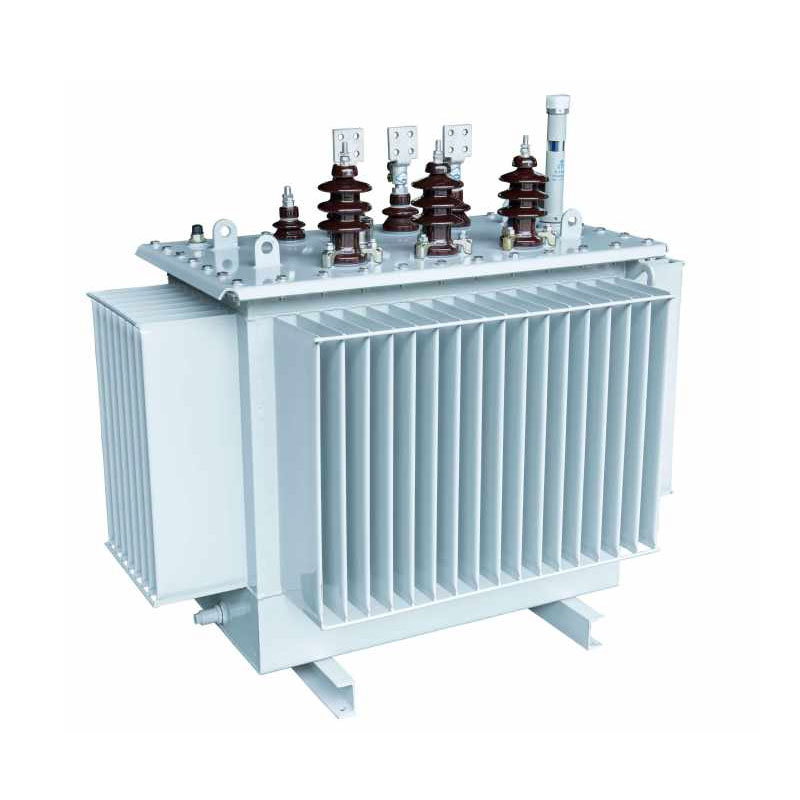

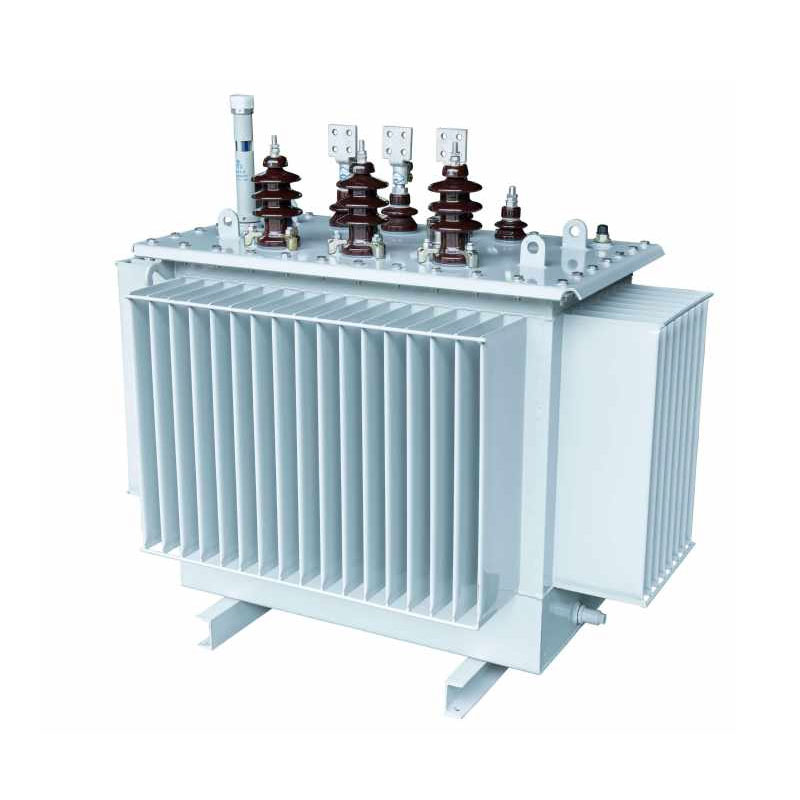

Transformador imerso em óleo trifásico 4000KVA

O transformador imerso em óleo trifásico Usune 4000kVA cobre os três níveis de tensão principais de 10kV, 20kV e 36kV, representando um transformador de distribuição atualizado, de alta eficiência e economia de energia. Afastando-se do tradicional estruturas de núcleo de laminação empilhada, adota um layout de núcleo enrolado 3D triangular equilátero. Este desenho resulta em um seção transversal da coluna central aproximando-se de um círculo, ajuste de enrolamento apertado e um circuito magnético sem intervalos, fundamentalmente resolvendo problemas comuns encontrados em transformadores tradicionais, como desequilíbrio trifásico, altas perdas operacionais e ruído excessivo.

Apoiado por linhas de produção padronizadas e rigorosos sistemas de controle de qualidade, o produto oferece forte proteção ambiental adaptabilidade e alta estabilidade operacional. Ele atende às demandas de fornecimento de energia confiável e de longo prazo de complexos cenários - incluindo atualizações de rede, produção industrial e integração de subestações pré-fabricadas - ao mesmo tempo em que fornece excelentes benefícios de economia de energia e valor econômico.

Principais recursos estruturais e vantagens do produto

1. Estrutura central otimizada: perda ultrabaixa e operação silenciosa

O núcleo é construído a partir de chapas de aço silício de grãos orientados de alta pureza, processadas usando produtos importados da Alemanha Georg equipamento transversal. Utiliza um processo de junta de precisão de 45° e uma seção transversal circular de vários estágios estrutura formada por laminação, reduzindo efetivamente vazamento magnético e perdas por histerese. O equilátero o layout triangular garante que os caminhos magnéticos para todas as três fases sejam iguais e minimizados. Por completamente eliminando as lacunas de ar do circuito magnético, o design reduz significativamente as perdas sem carga e o ruído operacional, suprime a geração de terceiro harmônico e alcança um equilíbrio de potência trifásico preciso.

2. Design de bobina reforçada com resistência superior a curto-circuito e impacto

A bobina de alta tensão utiliza um design de enrolamento cilíndrico, enquanto a bobina de baixa tensão suporta ambos e processos de enrolamento de folhas. A estrutura otimizada da bobina garante uma distribuição racional do circuito magnético, aumentando significativamente a resistência do transformador a impactos de curto-circuito e sobrecargas, efetivamente evitando a deformação da bobina ou falha do equipamento causada por flutuações da rede. A estrutura sinuosa concêntrica melhora a estabilidade estrutural geral, garantindo uma operação segura e estável sob condições de carga de longo prazo.

3. Tanque corrugado resistente à corrosão projetado para condições adversas e longa vida útil

O tanque é fabricado em aço laminado a frio de alta precisão usando uma produção especializada de tanques corrugados Georg linha. A superfície é revestida com um acabamento anticorrosivo especializado de nível petroquímico que resiste a óleo e corrosão química, tornando-o adequado para vários ambientes operacionais industriais agressivos. O integrado estrutura ondulada fornece dissipação de calor eficiente e acomoda automaticamente a expansão térmica e contração do óleo do transformador; além disso, o design interno com isolamento de ar retarda efetivamente o envelhecimento do o óleo isolante, prolongando significativamente a vida útil geral do equipamento.

4. Estrutura de isolamento Classe A garantindo um alto fator de segurança operacional

O transformador trifásico imerso em óleo de 4000kVA emprega uma estrutura de isolamento Classe A por toda parte. Com alta e bobinas de baixa tensão dispostas concentricamente, o espaço entre bobinas utiliza um design que combina mangas de papelão e pequenas lacunas de óleo para otimizar o isolamento interno e os sistemas de dissipação de calor. Isto efetivamente aumenta a a resistência do isolamento do equipamento, elimina incidentes de quebra de isolamento e garante uma operação contínua e segura sob carga nominal e condições de sobrecarga moderada.

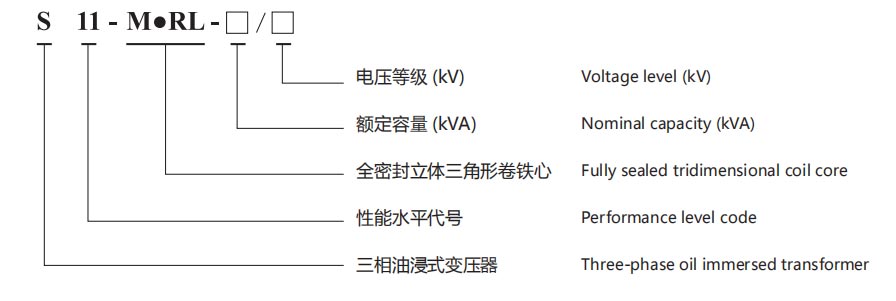

Tipo de produto

Conservação de Energia, Redução de Carbono e Benefícios Econômicos

O transformador trifásico imerso em óleo Usune 4000kVA apresenta excelente desempenho de economia de energia. Operação anual custos e emissões de carbono podem ser calculados com precisão usando fórmulas padrão da indústria, fornecendo suporte de dados para avaliações de energia do projeto e orçamento de custos:

1. Fórmula do custo anual de eletricidade: Custo anual de eletricidade (CNY/ano) = [Perda sem carga (kW) + Perda de carga (kW) × (Média Taxa de carga)²] × 365 dias × 24 horas × Preço da eletricidade
2. Fórmula anual de emissão de carbono: Emissões anuais de CO₂ = [Perda sem carga (kW) + Perda de carga (kW) × (Taxa média de carga)²] × 365 dias × 24 horas × Fator de emissão de carbono (kg-CO₂/kWh)

Comparado aos transformadores tradicionais de mesma capacidade, este produto apresenta menores perdas em vazio e em carga. Em cenários que exigem operação contínua de longo prazo - como produção industrial e redes elétricas urbanas - ele efetivamente reduz os custos de eletricidade e reduz as emissões de carbono. Está em total conformidade com os padrões de economia de energia da rede e requisitos de produção industrial, proporcionando excelentes benefícios económicos e ambientais.

Parâmetros Técnicos

Transformador de distribuição trifásico imerso em óleo série 10kV S11

Nota: Para transformadores com capacidade nominal de 500 kVA e abaixo, a perda de carga acima da rampa na tabela é aplicável a o Dyn11 grupo de conexão, e a perda de carga abaixo da rampa é aplicável ao grupo de conexão Yyn0.

Transformador de distribuição trifásico imerso em ol série 10kV S13

Transformador de distribuição trifásico imerso em óleo série 10kV S14

Referência do Projeto

Projeto de lançamento de foguete Cas-space

Relatório de teste

Casos práticos de aplicação em engenharia

Caso 1: Projeto de Distribuição de Energia para Parque Industrial Têxtil

Um grande grupo têxtil em Shandong opera suas linhas de produção continuamente durante todo o ano, exigindo estabilidade da fonte de alimentação. O projeto utiliza vários transformadores imersos em óleo Usune 4000kVA 10kV para lidar com o principal distribuição de energia do parque. Desde o comissionamento, o equipamento funcionou suavemente com baixo ruído e baixo consumo de energia. Resolveu problemas anteriores, como instabilidade de tensão trifásica e alto consumo de energia associado ao envelhecimento dos transformadores - reduzindo assim efetivamente o consumo anual de eletricidade e O&M da empresa custos, garantindo ao mesmo tempo um fornecimento de energia estável para as linhas de produção têxtil.

Caso 2: Projeto de Apoio a Subestações Pré-fabricadas Urbanas

Para um projeto de atualização da rede elétrica em uma cidade costeira no sul da China, transformadores imersos em óleo Usune 4000kVA 20kV foram selecionados para equipar subestações pré-fabricadas. Apresentando uma estrutura compacta e forte ambiente adaptabilidade, o produto se adapta perfeitamente a layouts urbanos compactos e resiste a operações complexas em ambientes externos condições. O equipamento operou com segurança por mais de dois anos sem interferência harmônica e com estabilidade saída de tensão, melhorando significativamente a qualidade do fornecimento de energia para áreas comerciais e residenciais urbanas e facilitando a implementação eficiente da modernização da rede da cidade.

Perguntas frequentes

Q1: Quais classificações de tensão e cenários de aplicação o transformador imerso em óleo Usune 4000kVA suporta?

Este produto suporta três classificações de tensão convencionais – 10kV, 20kV e 36kV – cobrindo padrões civis e industriais cenários de distribuição de energia. É particularmente adequado para atualizações de redes urbanas e rurais e fornecimento de energia para empresas industriais e mineiras. Ele se integra perfeitamente com subestações modulares e contêineres pré-fabricados subestações, demonstrando versatilidade excepcional em todas as aplicações.

Q2: Quais são as principais vantagens de economia de energia deste produto em comparação com os transformadores tradicionais?

O produto apresenta uma estrutura central triangular equilátera em 3D; o circuito magnético é sem intervalos, com o caminhos magnéticos trifásicos sendo mais curtos e iguais em comprimento, o que reduz drasticamente o sem carga e magnético perdas por vazamento. Combinado com o corte preciso de chapas de aço silício e uma estrutura de bobina otimizada, minimiza consumo de energia operacional e ruído. A operação a longo prazo produz reduções significativas nos custos de eletricidade e emissões de carbono, cumprindo integralmente os padrões da State Grid para eficiência energética verde.

Q3: Qual é o desempenho do transformador trifásico imerso em óleo de 4000kVA em termos de adaptabilidade ambiental e vida útil?

O equipamento utiliza isolamento Classe A e revestimentos anticorrosivos de nível industrial, permitindo-lhe resistir ao óleo contaminação, corrosão química e flutuações de temperatura - tornando-o adequado para diversas operações severas condições. O tanque de óleo corrugado isola a unidade do ar, retardando efetivamente o envelhecimento do óleo isolante e reduzindo a frequência de trocas de óleo e manutenção. Sob condições operacionais padrão, o transformador oferece uma longa vida útil e baixos custos de manutenção, garantindo desempenho estável em diversos ambientes, como industrial instalações de produção e redes elétricas externas.
