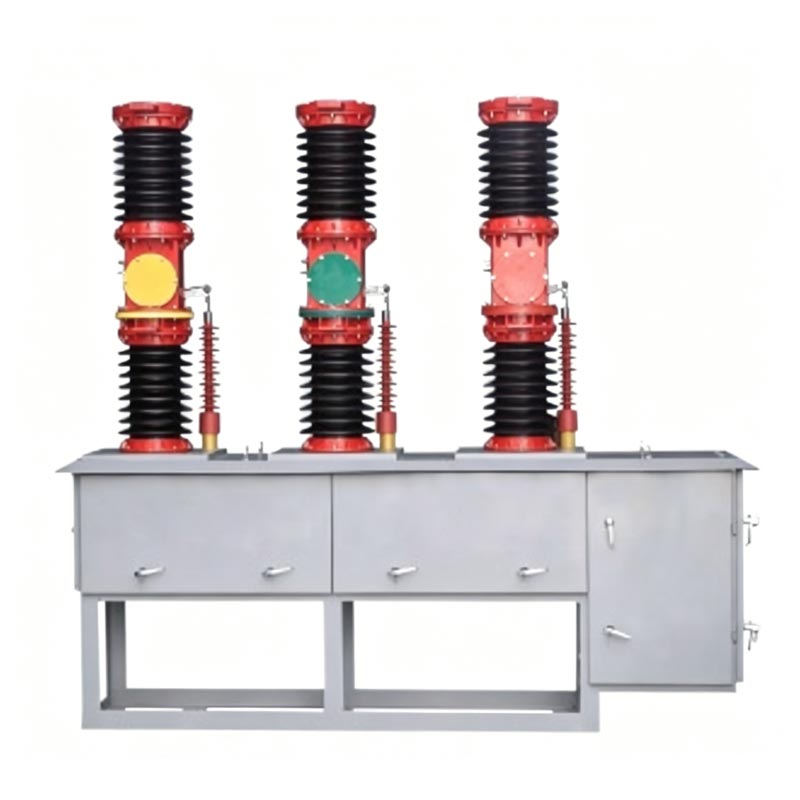

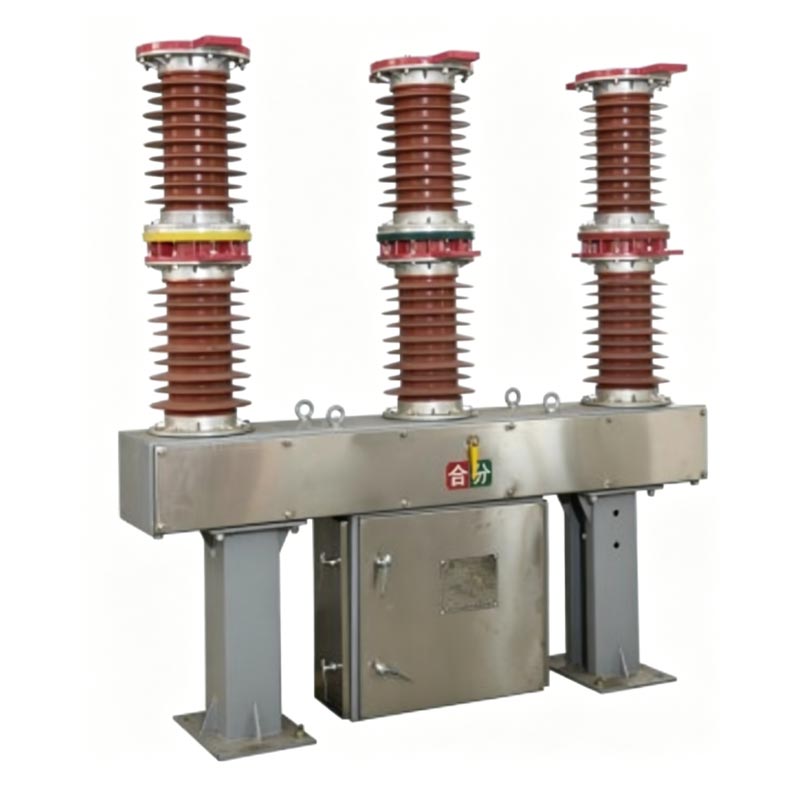

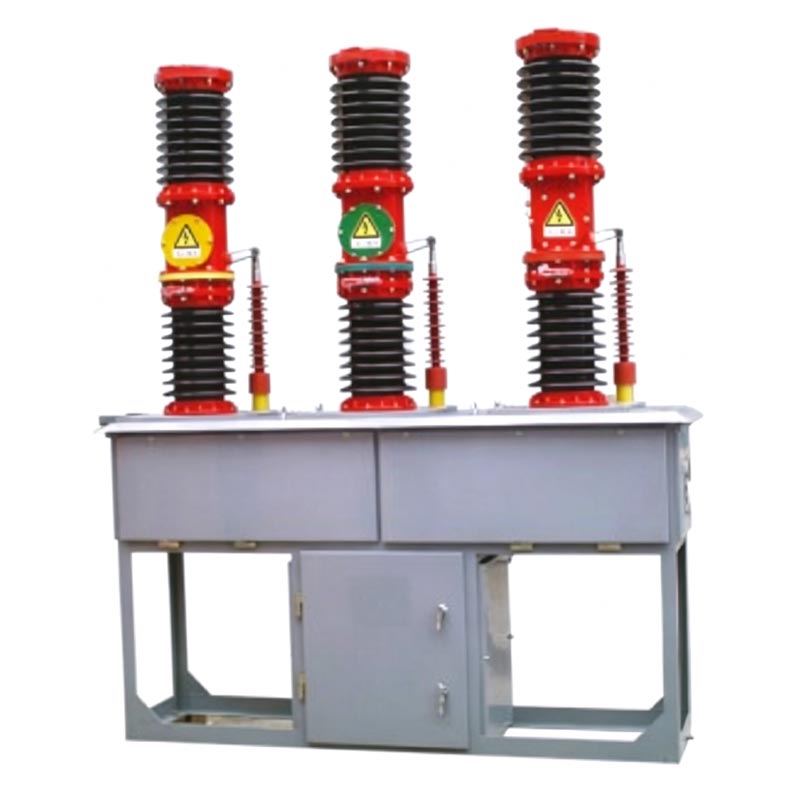

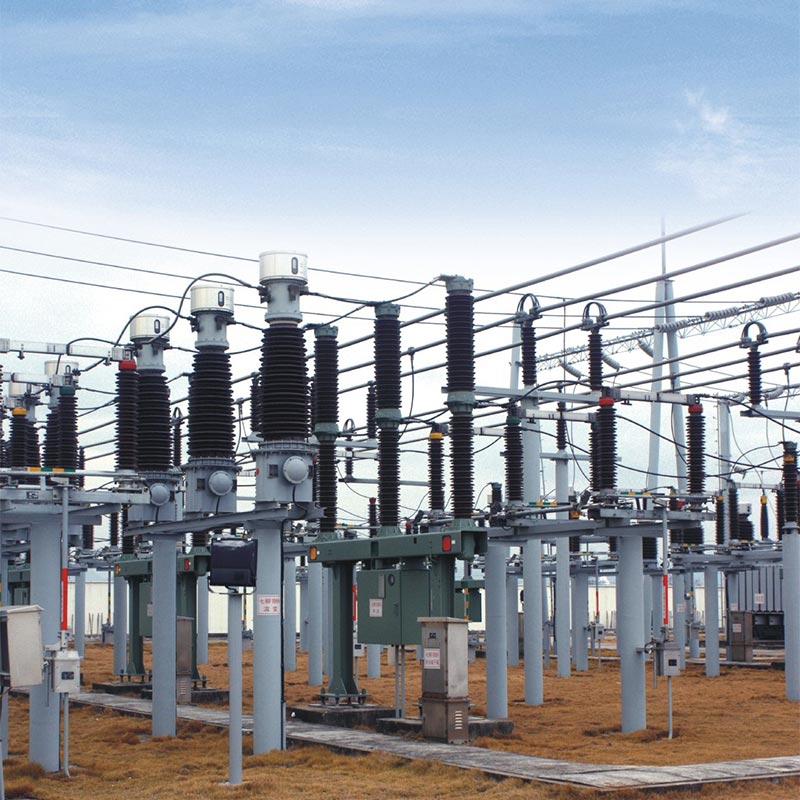

O disjuntor a vácuo externo Usune Zw7-40.5 é um disjuntor a vácuo externo de alta tensão adequado para 50 Hz sistemas trifásicos de transmissão e distribuição de energia CA, 24-40,5 kV, usados principalmente para controle de sistema, proteção, seccionamento e comutação de banco de capacitores. Quando usado em conjunto com um religador, permite controle de religamento do sistema de potência; suporta mecanismos operacionais de mola ou eletromagnéticos, possui mecânica estável desempenho e não apresenta risco de incêndio ou explosão; está em conformidade com GB1984-1989 "Disjuntores de alta tensão CA" e Padrões IEC56, IEC62271-100 "Disjuntores CA de alta tensão".
1. Excelente desempenho de ruptura: Utiliza tecnologia de extinção de arco a vácuo, resultando em forte ruptura
capacidade, longa vida elétrica e vida mecânica de até 10.000 ciclos.
2. Livre de manutenção e confiável: Estrutura simples, sem necessidade de manutenção regular e longa vida útil.
3. Excelente desempenho de isolamento e antipoluição: Forte desempenho de isolamento externo e excelente
capacidade antipoluição.
4. Configuração inteligente flexível: pode ser equipado com um transformador de corrente integrado (precisão de até 0,2S
classe) para medição e proteção de ligação trifásica.
5. Ampla compatibilidade de mecanismos operacionais: Adaptável a mecanismos operacionais de mola ou eletromagnéticos, permitindo
operação frequente e confiável.
1. Linhas e subestações de transmissão e distribuição de 24-40,5 kV
2. Projetos de renovação e expansão da rede elétrica urbana e rural
3. Parques eólicos, usinas de energia solar e sistemas de energia industrial
4. Aplicações de comutação de banco de capacitores e disjuntores de ligação
5. Áreas costeiras, de grande altitude e altamente poluídas
1. Nome do projeto: Projeto de conexão à rede de parque eólico de 35kV no norte da China
2. Cliente: State Grid Hebei Electric Power Co., Ltd.
3. Antecedentes do Projeto: Este parque eólico está localizado em uma área costeira com alta umidade, forte névoa salina e trovoadas frequentes. Seu sistema de linha de saída de 35kV requer disjuntores confiáveis para controle, falha isolamento e operações de religamento automático.
4. Solução: A Uxin Electric forneceu 12 conjuntos de disjuntores a vácuo externos Zw7-40.5, equipados com mecanismos operados por mola e transformadores de corrente integrados classe 0,2S.
5. Conquistas de aplicativos
- Operação estável por mais de 5 anos em ambientes com alta umidade e alta névoa salina
- Taxa de sucesso de 100% em 187 operações de interrupção de curto-circuito
- Função de religamento inteligente reduz o tempo de falta de energia em 85%
- O design livre de manutenção reduz os custos anuais de operação e manutenção em 60%
6. Feedback do cliente
“O disjuntor a vácuo externo Usune Zw7-40.5 demonstrou desempenho extremamente confiável em nosso litoral parque eólico. Seu desempenho na prevenção da poluição e funções de proteção inteligentes melhoraram significativamente estabilidade da rede.” – Gerente de Projeto, State Grid Hebei Electric Power Co., Ltd.

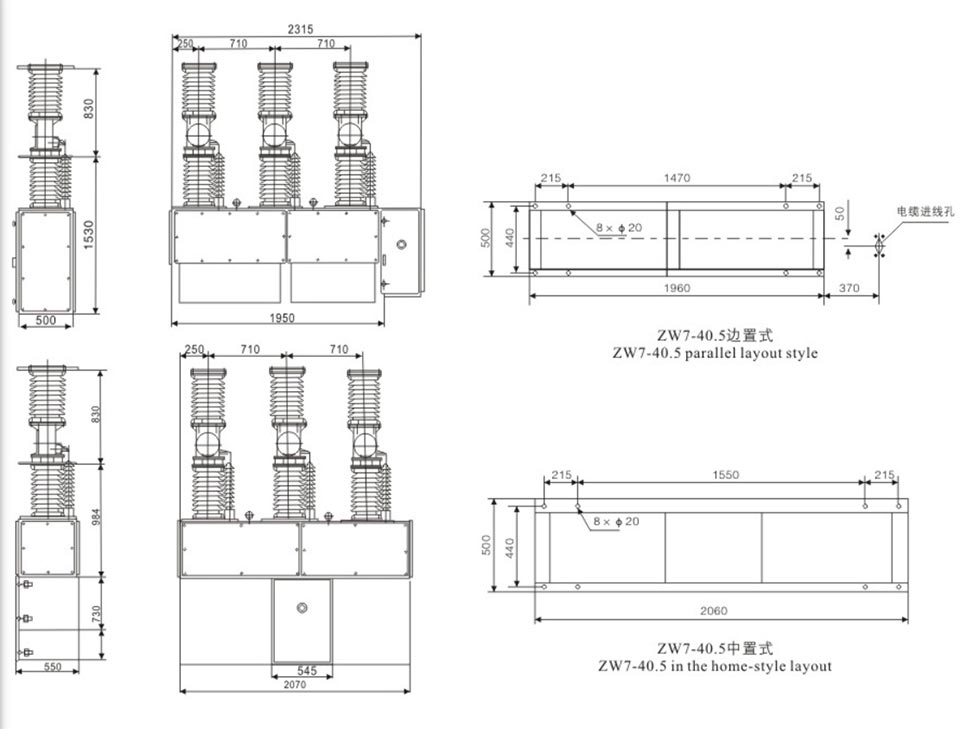

| Item | Unidade | Parâmetros | |
| Tensão nominal | kV | 40.5 | |
| Nível de isolamento nominal | 1min Tensão suportável de frequência de energia | kV | 95 |
| Tensão suportável ao impulso relâmpago (valor de pico) | kV | 185 | |
| Corrente nominal | A | 630/1000/1250/1600/2000 | |
| Corrente nominal de queda de curto-circuito | ka | 12,5/16/20/25/31,5 | |
| Sequência de operação nominal | 0-0,3s-C0-180s-0 | ||
| Tempos de interrupção para corrente nominal de interrupção curta | Tempos | 12 | |
| Interrupção de curto-circuito nominal e corrente de fechamento (pico) | ka | 50/63/80 | |
| Corrente suportável de pico nominal | ka | 50/63/80 | |
| Corrente suportável nominal de curto período | ka | 20/25/31,5 | |
| Tempo nominal de duração do curto-circuito | s | 4 | |
| Velocidade média de desligamento | EM | 1,5±0,20 | |
| Velocidade média de ligação | EM | 0,7±0,2 | |
| Tempo de devolução do contrato | EM | ≤ 2 | |
| Diferença de tempo de sincronismo liga/desliga trifásico | EM | ≤ 2 | |
| Hora de ligar | EM | ≤ 150 | |
| Hora de desligar | EM | ≤ 70 | |
| Vida mecânica | Tempos | 10000 | |
| Tensão nominal de operação e tensão nominal do circuito auxiliar | V | DC/AC110,220 | |
| Cada resistência DC de loop de fase (não inclui transformadores de instrumento) | μΩ | ≤ 50 | |
| Cada resistência DC de loop de fase | milímetros | 3 | |
R: Mecanismos operados por mola ou eletromagnéticos podem ser usados. Mecanismos operados por mola oferecem alta confiabilidade e baixos custos de manutenção, tornando-os adequados para a maioria das aplicações externas.
R: Sim. A relação de corrente e a classe de precisão (0,2S/0,5/10P10) devem ser especificadas no pedido.
R: Sob uso normal, o período sem manutenção é de 10 a 15 anos. Uma inspeção visual é recomendada a cada 2 anos, e uma pequena inspeção mecânica a cada 5 anos.
O disjuntor a vácuo externo Usune Zw7-40.5 combina tecnologia de vácuo avançada, design estrutural robusto e recursos inteligentes. Como um fornecedor chinês confiável, a Usune Electric garante consistentemente alta qualidade e produtos de alto desempenho, tornando-os a escolha ideal para sistemas de energia modernos que exigem confiabilidade, segurança e baixos custos do ciclo de vida.
