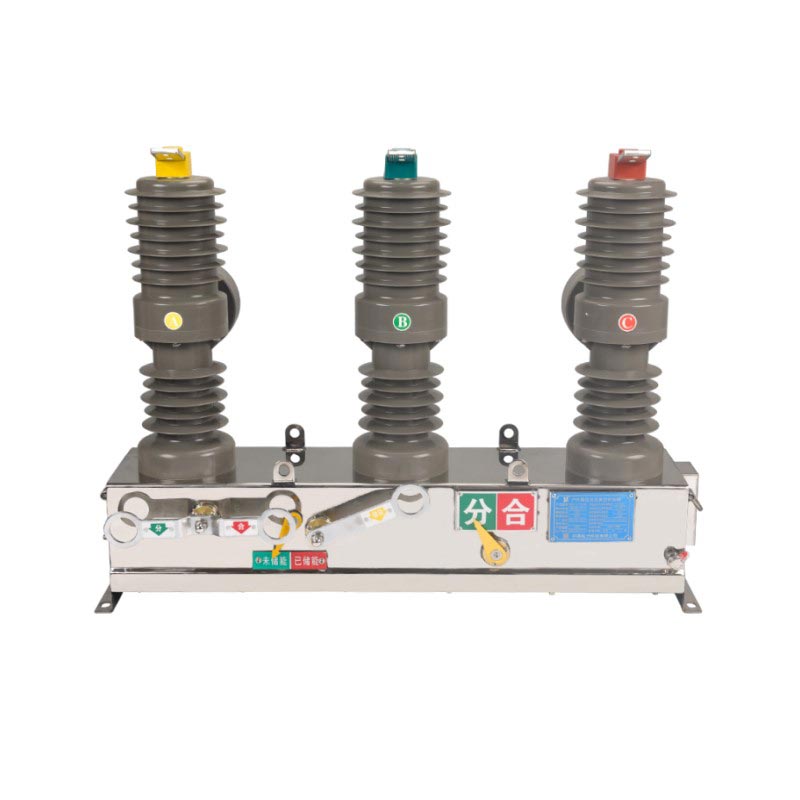

O disjuntor a vácuo montado em poste Usune ZW32-12 de 11 kV é um disjuntor a vácuo montado em poste externo projetado especificamente para sistemas de distribuição de energia de 10kV–12kV. Ele emprega um interruptor a vácuo de alta confiabilidade para arco extinguindo, ligando e desligando com precisão e segurança várias correntes. Sua robusta estrutura mecânica suporta operação frequente e é adequado para cenários que exigem trocas repetidas.
- Tensão nominal: 12kV (compatível com sistemas 10kV/11kV)
- Freqüência: 50/60Hz
- Número de fases: CA trifásica
- Isolamento: Materiais antienvelhecimento e resistentes à corrosão para uso externo
- Método de operação: Manual/Elétrico, compatível com controladores inteligentes
- Rápida velocidade de extinção do arco a vácuo, curto tempo de interrupção e alta estabilidade operacional;
- Excelente capacidade de interrupção de curto-circuito, protegendo eficazmente linhas e equipamentos;
- Longa vida mecânica e elétrica, adequada para cenários de operação frequente.

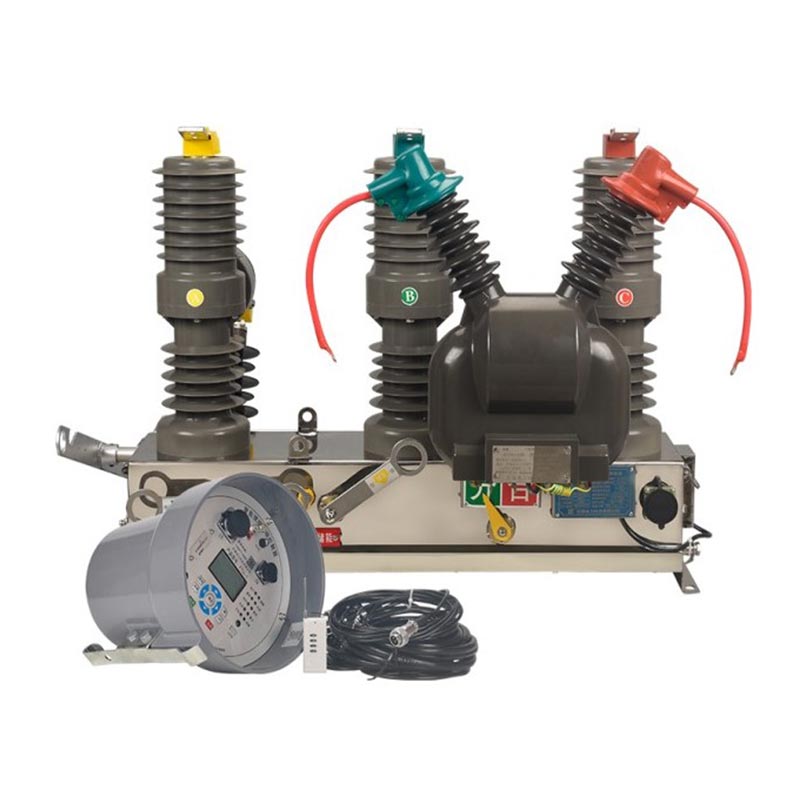

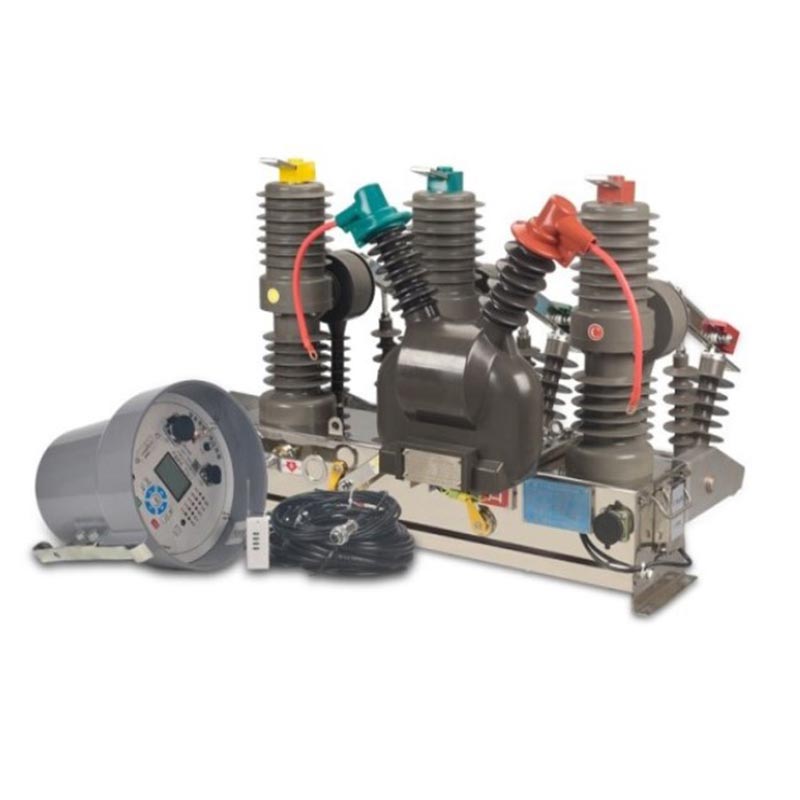

Quando emparelhado com um controlador inteligente Usune, pode formar um religador automático, realizando:
- Controle Remoto: Operação remota de abertura e fechamento pela central de despacho;
- Telemetria: Monitoramento em tempo real de dados de corrente, tensão, potência e energia;
- Sinalização Remota: Relatório ativo de status do equipamento, alarme e informações de falha;
- Ajuste Remoto: Configuração e modificação online dos parâmetros de proteção.
- Classificação de proteção IP54 + totalmente fechada, à prova de poeira, chuva e condensação;
- Operação estável em ambientes que variam de -40℃ a +70℃, resistente à névoa salina, umidade e poluição;
- Estrutura compacta, montável em poste, fácil de instalar e requer manutenção mínima.
Projeto de atualização de automação de rede elétrica rural na província de Anhui, China
Falhas transitórias frequentes (raios, contato com árvores) em redes elétricas rurais, baixa velocidade de isolamento de falhas e alto risco de cortes de energia em grande escala.
Implantar 120 religadores Usune ZW32-12 com controladores inteligentes como religadores montados em poste para linhas aéreas de 10kV.
- Isolamento de falha: Disparo automático dentro de 50 ms para falhas de curto-circuito, restauração de energia dentro de 1 minuto para
áreas não defeituosas;
- Eliminação de falhas transitórias: O religamento automático elimina 85% das interrupções temporárias de energia;
- Gerenciamento remoto: as funções "Quatro Remotas" reduzem a carga de trabalho de inspeção no local em 60% e melhoram o despacho
eficiência em 70%;
- Confiabilidade: Após mais de dois anos de operação, o tempo médio entre falhas (MTBF) é >85.000 horas sem falhas graves, melhorando a confiabilidade do fornecimento de energia para mais de 30.000 usuários rurais.
| Item | Unidade | Parâmetros | ||
| Tensão nominal | kV | 12 | ||
| Nível de isolamento nominal | 1min Tensão suportável de frequência de energia | Teste seco | kV | 42;48 |
| Teste molhado | 34 | |||
| Tensão suportável ao impulso relâmpago (valor de pico) | 75;85 | |||
| Frequência nominal | Hz | 50 | ||
| Corrente nominal | A | 630 | ||
| Corrente nominal de queda de curto-circuito | ka | 12.5/16/20 | ||
| Interrupção de curto-circuito nominal e corrente de fechamento (pico) | ka | 50 | ||
| Corrente suportável de pico nominal | ka | 50 | ||
| 4S 4s Corrente suportável de curto período nominal | ka | 20 | ||
| Sequência de operação nominal | 0-0,3s-C0-180s-0 | |||
| Fechar tempo de freio/tempo de válvula de freio | EM | 25~50/15~50 | ||
| Tempos de interrupção para corrente nominal de interrupção curta | Tempos | 30 | ||
| Vida útil da máquina | Tempos | 10000 | ||
| Tensão suportável de frequência de energia de 1min do circuito de controle e circuito auxiliar | V | 2000 | ||
| Tensão nominal de trabalho e tensão nominal do circuito auxiliar | V | DC220/AC220 | ||
| Disparador de sobrecorrente | Corrente nominal | A | 5 | |
| Desarmando a veracidade atual | % | ±10 | ||
R: Seu interruptor a vácuo possui baixo desgaste de contato e longa vida elétrica; seu mecanismo operacional de mola de precisão possui alta estabilidade mecânica (contagem de operação mecânica ≥10.000 vezes); seus materiais e estrutura são resistente à fadiga, mantendo um desempenho estável durante operações repetidas, tornando-o adequado para operações frequentes cenários de comutação, como bancos de capacitores e linhas industriais.
R: Conecte o ZW32-12 ao controlador Usune FTU via RS-485 ou sem fio (4G/LoRa). O controlador coleta o dispositivo dados, comunica-se com a estação mestre e executa comandos remotos, conseguindo assim o controle remoto, telemetria em tempo real, sinalização remota de status e funções de ajuste remoto on-line.
R: Este produto praticamente não requer manutenção. Verificações regulares são recomendadas:
- A cada 1-2 anos: Verifique as vedações, fixadores e desempenho do isolamento;
- A cada 2-3 anos: Verifique a integridade do interruptor a vácuo e meça a resistência do contato;
- A cada 5 anos: Realize uma calibração abrangente do desempenho mecânico e elétrico. Usune fornece
suporte técnico vitalício e serviços de treinamento.
O disjuntor a vácuo montado em poste Usune ZW32-12 de 11 KV combina excelente desempenho, operação inteligente, e durabilidade. Como fabricante líder na China, a Usune garante qualidade confiável do produto, adaptando-se às condições urbanas e redes elétricas rurais, parques industriais e novos sistemas de energia, tornando-os o equipamento preferido no setor de energia moderno campo de distribuição. Com sua experiência madura em aplicações de campo e suporte técnico abrangente, a Usune tem tornar-se um fornecedor e fabricante confiável no setor global de infraestrutura de energia.
