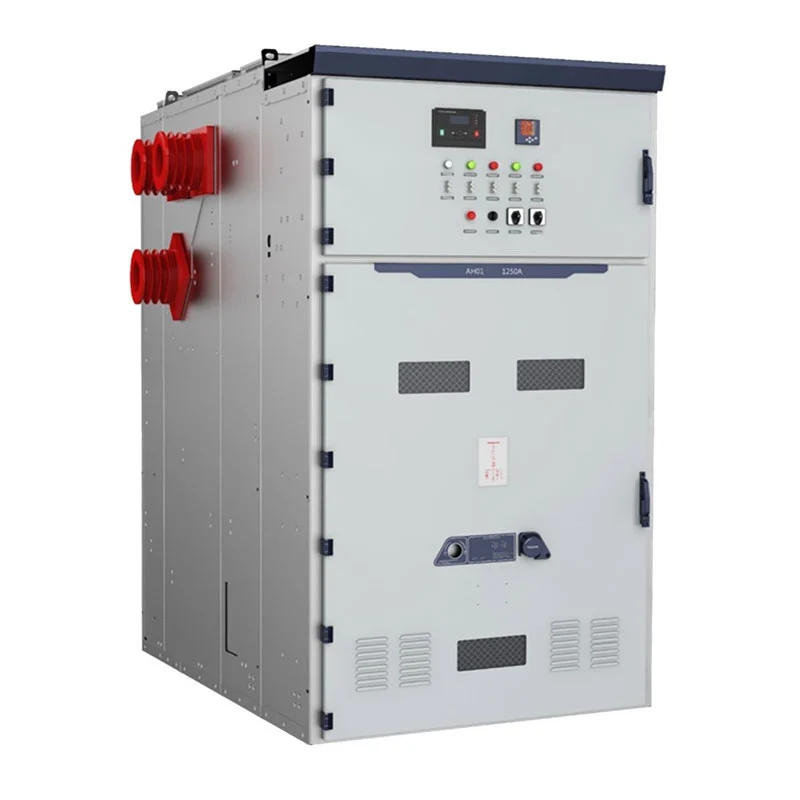

O painel de comutação VCB interno de 33kV KYN61-40.5 foi desenvolvido para projetos que exigem um painel interno de alta tensão plataforma de distribuição. Sua configuração combina um disjuntor a vácuo extraível, invólucro metálico construção, compartimentos elétricos separados, sistemas de barramentos, conexões de cabos e equipamentos de controle secundário em uma linha de painéis integrados.
Usune opera sob sistemas de gerenciamento ISO 9001, ISO 14001 e ISO 45001. O equipamento é projetado de acordo com padrões IEC e GB aplicáveis, com certificação CE disponível para os mercados aplicáveis.
Para sistemas de distribuição das classes 33kV e 36kV, a seleção do painel requer mais do que simplesmente combinar o valor nominal tensão. Os engenheiros precisam considerar o nível de isolamento, a corrente de carga, a corrente de falta, a configuração do alimentador, o transformador capacidade, conexão de cabos, coordenação de proteção e ambiente de instalação.
O painel de manobra VCB interno KYN61-40.5 33kV é destinado à distribuição interna de média tensão onde estes os parâmetros elétricos precisam ser coordenados dentro de um sistema completo de distribuição de energia.
Em comparação com aplicações de painéis de distribuição de tensão mais baixa, a tensão mais alta do sistema dá maior ênfase ao isolamento coordenação e desempenho de curto-circuito. Usune pode configurar o equipamento de acordo com os parâmetros elétricos fornecido pelo cliente.
O equipamento utiliza uma arquitetura metálica para organizar as seções elétricas primárias e secundárias. O principal circuito inclui o disjuntor a vácuo, conexões de barramento, área de terminação de cabo e aterramento associado componentes.
Equipamentos secundários podem ser organizados para proteção, medição, controle, indicação e comunicação de acordo com os requisitos do projeto.
Esta configuração permite que a linha de painéis de manobra seja projetada em torno da rede elétrica real, em vez de usar um arranjo de gabinete fixo para cada aplicação.
Em níveis de tensão mais elevados, a coordenação da proteção torna-se uma parte importante do projeto do sistema. O disjuntor, relé de proteção, transformador, cabo e equipamento upstream devem ser selecionados de acordo com a falha calculada condições e filosofia de proteção.
O disjuntor a vácuo fornece a função primária de comutação e interrupção. A proteção associada e o sistema de controle pode ser configurado de acordo com o projeto elétrico do cliente.
Divisórias metálicas entre seções funcionais ajudam a organizar o layout elétrico interno, enquanto o alívio de pressão O arranjo fornece um caminho controlado para descarga de pressão no caso de uma falha interna.
Um gabinete de entrada recebe energia da rede elétrica a montante e a transfere para o barramento do quadro sistema. Corrente nominal, equipamento de proteção, requisitos de medição e configuração do cabo devem ser determinados desde a concepção do projeto.
Os gabinetes de saída distribuem energia para transformadores, motores, equipamentos de produção ou outras cargas posteriores. O a classificação de corrente e as configurações de proteção devem corresponder à carga conectada.
Configurações de medição de tensão e TP podem ser incorporadas onde o projeto requer monitoramento de tensão, funções de proteção ou medição elétrica.
Arranjos de seccionamento de barramentos podem dividir o sistema de distribuição em seções separadas e apoiar a rede elétrica. estratégia operacional definida pelo engenheiro de projeto.
Configurações de medição podem ser fornecidas para aplicações que exigem medição de energia e parâmetros elétricos monitoramento.

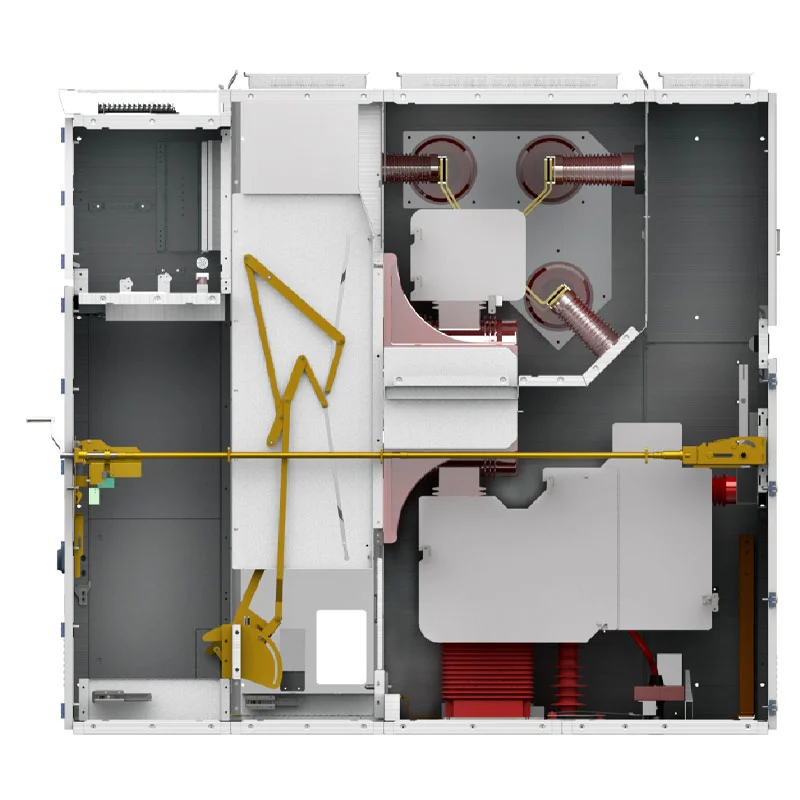

O gabinete é organizado em seções elétricas definidas, incluindo o compartimento do disjuntor, compartimento do barramento, compartimento de cabos e compartimento de instrumentos/controle.
A seção do disjuntor acomoda o disjuntor a vácuo e seu mecanismo operacional. A seção do barramento fornece a principal conexão elétrica entre gabinetes, enquanto o compartimento de cabos fornece espaço para entrada e conexões de cabos de saída.
A seção de instrumentos e controle contém componentes secundários necessários para proteção, medição, controle e indicação.
Este arranjo proporciona aos engenheiros uma arquitetura interna clara ao planejar a instalação, roteamento de cabos, comissionamento e manutenção.
O equipamento incorpora um sistema de intertravamento mecânico projetado para restringir sequências operacionais incorretas.
O mecanismo de cinco provas destina-se a evitar o funcionamento incorreto do disjuntor, o movimento da chave extraível unidade sob carga, fechando o seccionador de aterramento enquanto energizado, energizando o circuito enquanto o seccionador de aterramento permanece fechado e acesso acidental a compartimentos energizados.
Um dispositivo de alívio de pressão montado na parte superior também é incorporado à estrutura do gabinete para fornecer pressão controlada liberação durante uma condição de falha interna.
O painel de comutação VCB interno de 33kV KYN61-40.5 pode ser configurado para energia de entrada, conexões de transformadores, alimentadores de saída, seccionamento de barramento, medição e medição de tensão em subestações internas.
As usinas de energia podem usar o quadro para distribuição auxiliar de média tensão, sistemas elétricos relacionados a geradores, alimentadores de transformadores e distribuição de energia a jusante.
Grandes instalações industriais podem utilizar diferentes configurações de alimentadores para motores, transformadores, sistemas de produção, bombas, compressores e equipamentos elétricos auxiliares.
As operações de mineração com cargas elétricas de maior potência podem configurar o conjunto de manobra em torno de alimentadores de transformadores, motores, equipamentos de ventilação, sistemas de bombeamento e instalações de processamento.
O equipamento também é adequado para infraestruturas especializadas onde a distribuição elétrica precisa ser coordenada com vários edifícios, áreas de equipamentos e sistemas auxiliares.
O Projeto de Lançamento de Foguete Cas-space é uma referência de projeto para aplicações de painéis de média tensão Usune.
Uma instalação de lançamento de foguetes envolve infraestrutura especializada e múltiplas cargas elétricas distribuídas diferentes áreas funcionais. Seu sistema de distribuição de energia precisa, portanto, de circuitos de entrada coordenados, proteção, isolamento elétrico, medição e controle.
Para este projeto, o quadro foi aplicado como parte da distribuição elétrica de média tensão do local arranjo. O projecto exigia que o equipamento eléctrico fosse integrado com a infra-estrutura mais ampla, em vez de tratado como uma instalação de gabinete independente.
Esta aplicação demonstra a experiência da Usune no fornecimento de equipamentos de distribuição de média tensão para projetos de engenharia com requisitos específicos de sistema elétrico.
| Item | Especificação |
| Série | KYN61 |
| Tensão nominal | 3,6kV, 7,2kV, 12kV, 24kV, 36kV |
| Frequência nominal | 50Hz/60Hz |
| Corrente nominal | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Corrente nominal de interrupção de curto-circuito | 25kA, 31,5kA, 40kA, 50kA |
| Corrente suportável nominal de curto prazo | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Grau de Proteção | Gabinete externo IP4X / compartimentos internos IP2X |
| Temperatura Ambiente | -15°C a +40°C |
| Umidade relativa | Média diária ≤95%; média mensal ≤90% |
| Altitude | ≤1000m, com redução de potência para altitudes mais elevadas |
| Instalação | Interior |
| Sistema | CA trifásica |
A configuração elétrica final deve ser confirmada de acordo com a tensão real do projeto, corrente, nível de falha, requisitos de isolamento, esquema de proteção e condições de instalação.
Para um projeto de painel de distribuição da classe 33kV, a aquisição deve ser baseada no sistema elétrico completo, em vez de apenas a quantidade do gabinete. A equipe do projeto deve confirmar a tensão nominal do sistema, corrente de carga contínua, nível de curto-circuito, quantidade do alimentador, capacidade do transformador, disposição dos cabos, requisitos de proteção e requisitos funções de medição.
Para projetos maiores, a linha pode conter diferentes funções de gabinete. Entrada, saída, PT, medição, barramento seccionalizador e configurações de isolamento podem ser combinadas de acordo com o diagrama elétrico unifilar.
Esta abordagem ajuda a evitar incompatibilidades entre o conjunto de manobra e os transformadores conectados, cabos, dispositivos de proteção, e cargas a jusante.
A disposição final do gabinete pode ser desenvolvida de acordo com a arquitetura elétrica do projeto. Diferente vários circuitos de entrada e saída podem ser organizados em uma linha coordenada de painéis de distribuição.
Um sistema de distribuição típico pode incluir um gabinete de entrada conectado à fonte de energia a montante, vários gabinetes de saída que alimentam transformadores ou cargas principais e gabinetes adicionais de TP ou medição para tensão medição e monitoramento de energia.
Onde o projeto requer duas fontes de energia ou seções de barramento divididas, as funções de seccionamento de barramento também podem ser incorporado à programação.
Este método de configuração torna o equipamento adequado tanto para subestações individuais quanto para subestações maiores de vários gabinetes. sistemas de distribuição.

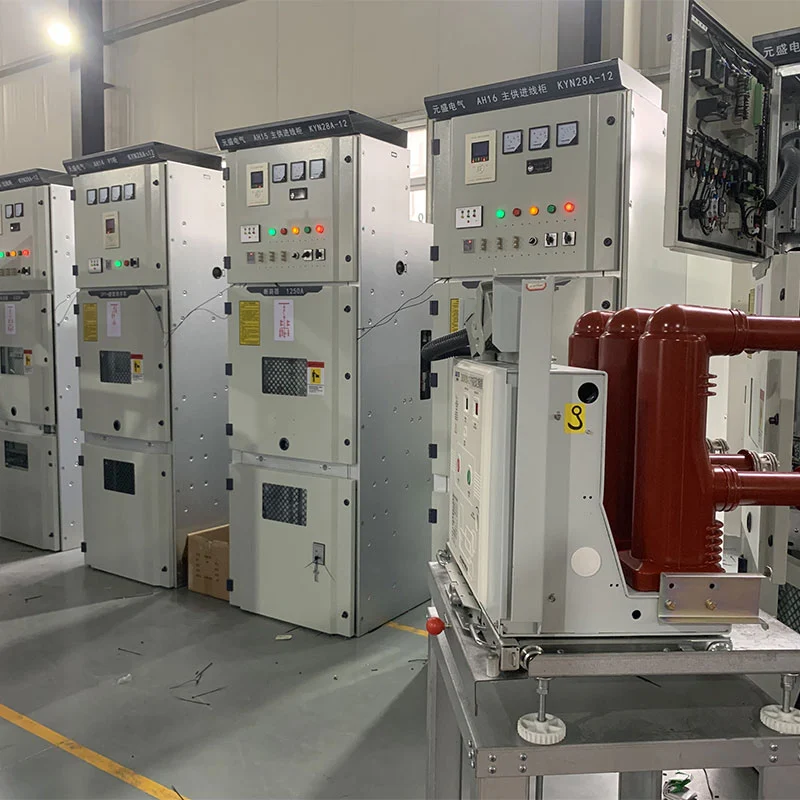

Antes da entrega, o painel completo passa por inspeção da montagem do gabinete, conexões do circuito primário, fiação secundária, operação mecânica e funções elétricas relevantes.
O mecanismo extraível, operação do disjuntor, funções de intertravamento, arranjo de aterramento e gabinete construção são verificados durante o processo de inspeção de produção.
A Usune pode fornecer registros de inspeção relevantes e documentação de teste de acordo com os requisitos do projeto, permitindo clientes, empreiteiros de EPC e inspetores terceirizados para verificar o equipamento antes do envio.
O valor de um sistema de manobra de média tensão não está limitado à sua classificação elétrica inicial. Para grandes projetos de infraestrutura e industriais, os equipamentos também precisam dar suporte à operação organizada, planejada manutenção, gerenciamento futuro de circuitos e integração estável com a rede mais ampla de distribuição de energia.
A construção compartimentada do painel de manobra VCB interno KYN61-40.5 33kV fornece um arranjo definido para equipamentos primários e secundários, enquanto o projeto do disjuntor extraível permite que a unidade de comutação seja movido para inspeção e manutenção.
Para instalações onde se espera que a distribuição eléctrica opere durante muitos anos, esta combinação pode ajudar a criar um sistema de distribuição de média tensão mais gerenciável e simplificar o planejamento de manutenção futura.
A especificação fornecida inclui configurações de 3,6kV, 7,2kV, 12kV, 24kV e 36kV. A tensão nominal real deve ser confirmado de acordo com o sistema de energia do cliente.
A especificação fornecida lista uma configuração nominal de 36kV, que pode ser considerada para sistemas da classe 33kV sujeitos à confirmação dos requisitos reais do sistema, nível de isolamento e padrões aplicáveis.
É usado para recepção, distribuição, comutação, proteção, medição e controle de energia de média tensão em sistemas de energia CA trifásicos internos.
As configurações fornecidas variam de 630A a 3150A. A classificação correta deve ser selecionada de acordo com o máximo carga contínua e desenho do projeto.
As classificações disponíveis incluem 25kA, 31,5kA, 40kA e 50kA, com o valor aplicável determinado pela falha calculada nível do sistema elétrico.
Sim. Usune pode configurar funções de entrada, saída, PT, medição, seccionalizador de barramento e isolamento de acordo com o diagrama unifilar e os requisitos técnicos do cliente.
Usune opera sob sistemas de gerenciamento ISO 9001, ISO 14001 e ISO 45001. Os produtos são projetados de acordo com padrões IEC e GB aplicáveis, com certificação CE disponível para configurações aplicáveis.
Sim. A Usune pode fornecer especificações técnicas, relatórios de teste, desenhos e outras documentações do projeto de acordo com requisitos do cliente e da engenharia.
A configuração padrão foi projetada para instalação interna. Condições especiais, como altitude elevada, alta umidade ou condições ambientais incomuns devem ser confirmadas antes de fazer o pedido.
