A série USRM6 utiliza gás SF6 como meio de isolamento, com o circuito principal e componentes elétricos relacionados incluídos dentro de um recipiente lacrado. Esta estrutura minimiza a influência de poeira, umidade, poluição, névoa salina e outros condições ambientais externas, ajudando a manter o desempenho elétrico estável e a melhorar a segurança operacional. Com seu design compacto, configuração modular e baixos requisitos de manutenção, o Usune Rmu Electrical 12kV SF6 Gas O painel isolado é adequado para instalações industriais, áreas de mineração, sistemas ferroviários, aeroportos, distribuição urbana redes, áreas residenciais e outras aplicações de média tensão.
A série USRM6 adota um design totalmente isolado e fechado no qual os principais componentes do circuito são protegidos dentro de uma câmara de gás SF6. Comparada com equipamentos convencionais isolados a ar, esta estrutura reduz a influência das condições ambientais externas nos componentes elétricos internos. Rmu elétrico 12kV SF6 isolado com gás O painel é particularmente adequado para subestações subterrâneas, regiões costeiras, áreas de grande altitude e áreas industriais. ambientes onde umidade, poeira ou poluição podem afetar equipamentos de manobra convencionais.

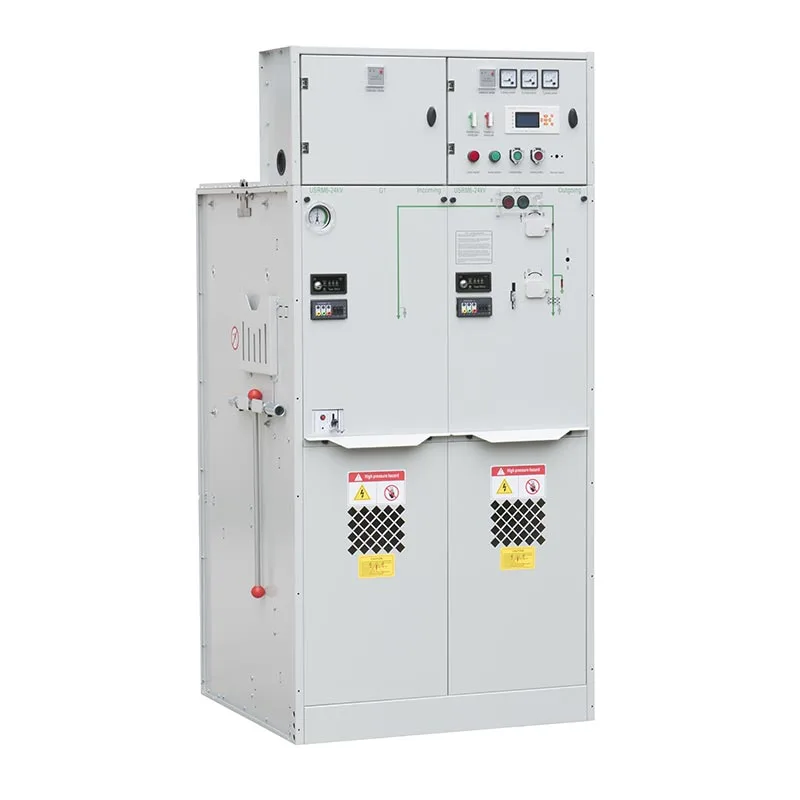

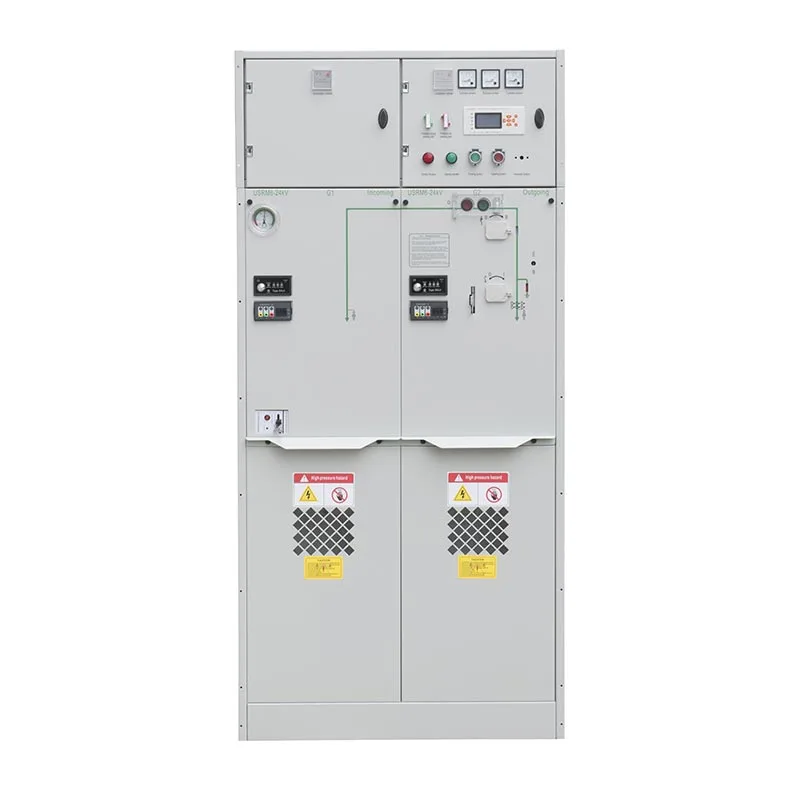

O painel isolado a gás Usune Rmu Electrical 12kV SF6 adota uma estrutura modular padronizada que permite diferentes unidades funcionais a serem combinadas de acordo com requisitos específicos do projeto. O sistema de barramento principal expansível fornece maior flexibilidade para configuração do sistema de distribuição de energia, enquanto o gabinete compacto ajuda a reduzir o pegada de instalação. Isto torna a série USRM6 adequada para subestações transformadoras secundárias e terminais redes de distribuição onde o espaço de instalação é limitado.
Como os componentes elétricos primários estão fechados dentro de um compartimento de gás selado, eles ficam menos expostos a poeira, umidade e contaminação ambiental. Isto reduz os requisitos de manutenção de rotina e ajuda a manter desempenho estável durante longos períodos de operação. Para clientes que operam subestações em locais remotos ou de difícil acesso locais, a estrutura de baixa manutenção também pode ajudar a reduzir a frequência de inspeção e os custos operacionais.
A estrutura totalmente fechada fornece proteção adicional aos operadores, mantendo os componentes do circuito principal isolado do contato externo direto. Combinado com isolamento confiável e funções de comutação modular, o USRM6 série fornece uma solução estável para sistemas de distribuição de energia de média tensão que exigem operação.
O painel isolado a gás Usune 12kV SF6 usa uma estrutura compacta e selada, permitindo que mais funções elétricas sejam integrado em uma área de instalação relativamente pequena. O painel tradicional isolado a ar geralmente requer maior folga entre os componentes elétricos porque o ar é usado como meio de isolamento. Para subestações urbanas, instalações subterrâneas e estações de transformação compactas, a menor área ocupada pelo SF6 GIS proporciona maior flexibilidade durante o layout e instalação do equipamento.
O circuito principal da série USRM6 é encerrado dentro de um compartimento de gás selado, reduzindo a exposição direta à poeira, umidade, poluição e névoa salina. O painel isolado a ar depende mais da instalação circundante ambiente e pode exigir proteção adicional ou limpeza regular em locais poluídos ou úmidos. Portanto, SF6 O painel isolado a gás é particularmente adequado para condições ambientais desafiadoras.
O design fechado do painel isolado a gás SF6 Rmu Electrical 12kV reduz a exposição de energia elétrica interna componentes à contaminação externa, resultando em menores requisitos de manutenção de rotina. Isolado a ar tradicional o equipamento pode exigir inspeção, limpeza e proteção ambiental mais frequentes, dependendo da instalação condições. Esta diferença pode ser importante para clientes que procuram reduzir a carga de trabalho de manutenção a longo prazo e custos operacionais.
O painel isolado a ar permanece adequado para muitas aplicações convencionais de distribuição de energia, enquanto o gás SF6 O painel isolado oferece vantagens adicionais onde espaço, proteção ambiental e confiabilidade são considerações importantes. A configuração modular da série Usune USRM6 permite que os clientes selecionem combinações funcionais de acordo com diferentes requisitos de distribuição de energia.
A série USRM6 é projetada em torno de módulos padronizados que podem ser configurados de acordo com diferentes distribuições requisitos de rede. Os clientes podem selecionar combinações funcionais adequadas para entrada, saída, proteção e aplicações de conexão de transformadores, enquanto o design expansível do barramento principal fornece flexibilidade adicional quando o sistema a capacidade ou a configuração da rede precisa mudar.
Esta abordagem modular permite que o painel isolado a gás Usune SF6 atenda a diferentes tipos de subestações secundárias e redes de distribuição de terminais sem exigir uma estrutura de equipamentos completamente diferente para cada projeto.
| 1 | Tensão nominal | kV | 24/12 | 24/12 | 24/12 |
| 2 | Frequência nominal | Hz | 50 | 50 | 50 |
| 3 | Corrente nominal | A | 630 | 125 (depende da corrente do fusível) | 630 |
| 4 | Nível de isolamento nominal-1min Tensão suportável de frequência-Interfase, terra | kV | 42/65 | 42/65 | 42/65 |
| Nível de isolamento nominal – 1min Frequência suportável distância de isolamento de tensão | kV | 48/79 | 48/79 | 48/79 | |
| Nível de isolamento nominal-1min Tensão suportável de frequência-Controle e circuito auxiliar | kV | 2/2 | 2/2 | 2/2 | |
| Nível de isolamento nominal Tensão suportável ao impulso de iluminação Interfase, terra | kV | 75/125 | 75/125 | 75/125 | |
| Nível de isolamento nominal - Impulso de iluminação suportável distância de isolamento de tensão | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Corrente nominal suportável de curto-circuito | kA/s | 25/4 | —— | 25/4 |
| 6 | Corrente suportável de pico nominal | ka | 63 | —— | 63 |
| 7 | Corrente nominal de curto-circuito | ka | 63 | Limitado pelo fusível HV | 63 |
| 8 | Corrente nominal de interrupção de curto-circuito | ka | —— | Limitado pelo fusível HV | 25/25 |
| 9 | Corrente nominal de transmissão | A | —— | 1700/1400 | —— |
| 10 | Corrente nominal de interrupção de carga ativa | A | 630 | —— | —— |
| 11 | Corrente nominal de interrupção em malha fechada | A | 630 | —— | 630 |
| 12 | Interruptor mecânico de carga vital/CB | Tempos | 10000 | 10000 | 20000 |
| Interruptor mecânico de isolamento de vida/terra | Tempos | 5000 | 5000 | 5000 | |
| 13 | Resistência do circuito | μΩ | ≤150 | —— | ≤150 |
| 14 | Pressão de carga nominal (pressão manométrica de 20 ℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Taxa relativa anual de vazamento de gás | % | 0.05 | 0.05 | 0.05 |
| 16 | Grau de proteção IP-Gabinete | IP4X | IP4X | IP4X | |
| Grau de proteção IP-tanque de gás | IP67 | IP67 | IP67 |
Um cliente industrial selecionou o painel isolado a gás Usune 12kV SF6 para um sistema de distribuição de média tensão onde o espaço e a operação contínua eram preocupações fundamentais. Após a instalação, o cliente informou que o compacto estrutura facilitou o layout do equipamento e apreciou o design fechado para reduzir o impacto de poeira e contaminação ambiental.
Um cliente utilizou a série USRM6 em uma subestação transformadora subterrânea com espaço de instalação limitado e alta umidade. Após o comissionamento, o feedback do cliente destacou o tamanho compacto do painel, estabilidade operação e baixos requisitos de manutenção de rotina.
Para uma aplicação de distribuição de energia costeira, o cliente precisava de um painel com boa adaptabilidade ambiental. O cliente selecionou o painel isolado a gás Usune SF6 porque sua estrutura selada ajuda a proteger o primário circuito contra umidade, névoa salina e poluição. Durante a operação, o cliente avaliou positivamente seu gabinete fechado design e desempenho estável.
Com base nessas aplicações, os clientes valorizam principalmente o design compacto, a estrutura de isolamento SF6 selada, confiável operação e baixos requisitos de manutenção da série Usune USRM6. Estas vantagens tornam-no adequado para instalações industriais, subestações subterrâneas, projetos costeiros e outras aplicações exigentes de média tensão.
Zhejiang Usune Electric Co., Ltd. estabeleceu um sistema de gestão abrangente de acordo com a Qualidade ISO 9001 Sistema de Gestão, Sistema de Gestão Ambiental ISO 14001 e Gestão de Saúde e Segurança Ocupacional ISO 45001 Sistema. Esses sistemas de gestão apoiam a qualidade consistente do produto, práticas ambientais responsáveis e segurança operações de fabricação durante todo o processo de produção.
Para atender aos requisitos de diferentes mercados internacionais, o painel isolado a gás Usune 12kV SF6 passou por testes de tipo relevantes de acordo com os padrões IEC e GB aplicáveis e obteve a certificação CE. Estes certificações e requisitos de teste fornecem garantia adicional para clientes que avaliam o equipamento de manobra para projetos de distribuição de energia de média tensão.
Para projetos internacionais, a Usune pode fornecer documentos técnicos relevantes, relatórios de testes de tipo e certificação informações de acordo com a configuração específica do produto e os requisitos do mercado, ajudando os clientes a completar o produto avaliação, aprovação técnica e aquisição de forma mais eficiente.
Zhejiang Usune Electric Co., Ltd. concentra-se em equipamentos elétricos de média tensão e soluções de distribuição de energia, incluindo painéis isolados a gás SF6 de 12kV, 24kV e 36kV. Como fabricante profissional, a Usune combina produtos projeto, fabricação e gerenciamento de qualidade para fornecer soluções de manobra de média tensão para aplicações industriais, aplicações de infraestrutura e distribuição de energia.
Para compradores internacionais, a Usune pode fornecer configurações adequadas de painéis de acordo com a tensão do projeto, ambiente de instalação, estrutura da rede de distribuição e requisitos funcionais. A série USRM6 combina compacto construção, configuração modular, adaptabilidade ambiental e baixos requisitos de manutenção, tornando-o um prático escolha para sistemas modernos de distribuição de energia de média tensão.
O painel isolado a gás Rmu Electrical 12kV SF6 é um dispositivo de distribuição elétrica de média tensão que usa SF6 gás como meio de isolamento. Seus principais componentes elétricos estão encerrados dentro de uma caixa selada, proporcionando isolamento e proteção enquanto integra funções de comutação, proteção, medição e monitoramento em um sistema compacto.
As principais vantagens incluem uma estrutura compacta, isolamento confiável, forte adaptabilidade ambiental e baixo requisitos de manutenção. Como o circuito primário está fechado dentro de um compartimento de gás selado, o equipamento é menos afetado por poeira, umidade, poluição e outras condições ambientais externas.
A série USRM6 pode ser usada em instalações industriais e de mineração, sistemas ferroviários, aeroportos, energia urbana redes de distribuição, áreas residenciais, subestações subterrâneas e outras aplicações de média tensão. É especialmente adequado para projetos onde o espaço de instalação, as condições ambientais e a confiabilidade operacional são considerações importantes.
A estrutura selada reduz significativamente a exposição dos componentes elétricos internos à contaminação externa, de modo o equipamento geralmente requer menos manutenção de rotina do que o painel convencional isolado a ar. Manutenção e a inspeção ainda deve ser realizada de acordo com as instruções do fabricante do equipamento e requisitos de segurança elétrica.
Sim. A série USRM6 adota um design modular que permite combinar diferentes unidades funcionais de acordo com requisitos do projeto. A configuração expansível do barramento principal também oferece flexibilidade para diferentes aplicações de média tensão. arranjos de rede de distribuição.
