O Painel Vcb de Média Tensão é adequado para usinas de energia, subestações, instalações industriais, empresas de mineração, edifícios comerciais e outros projetos internos de distribuição de média tensão. Usune fabrica o equipamento de acordo com os padrões IEC e GB aplicáveis e opera sob gestão ISO 9001, ISO 14001 e ISO 45001 sistemas, com certificação CE disponível para requisitos do mercado internacional.

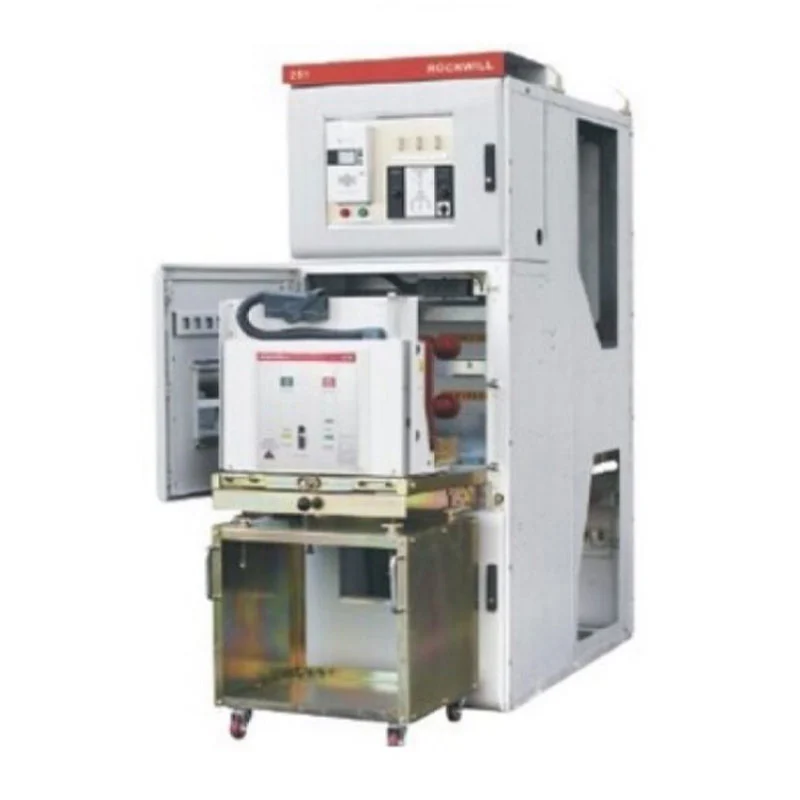

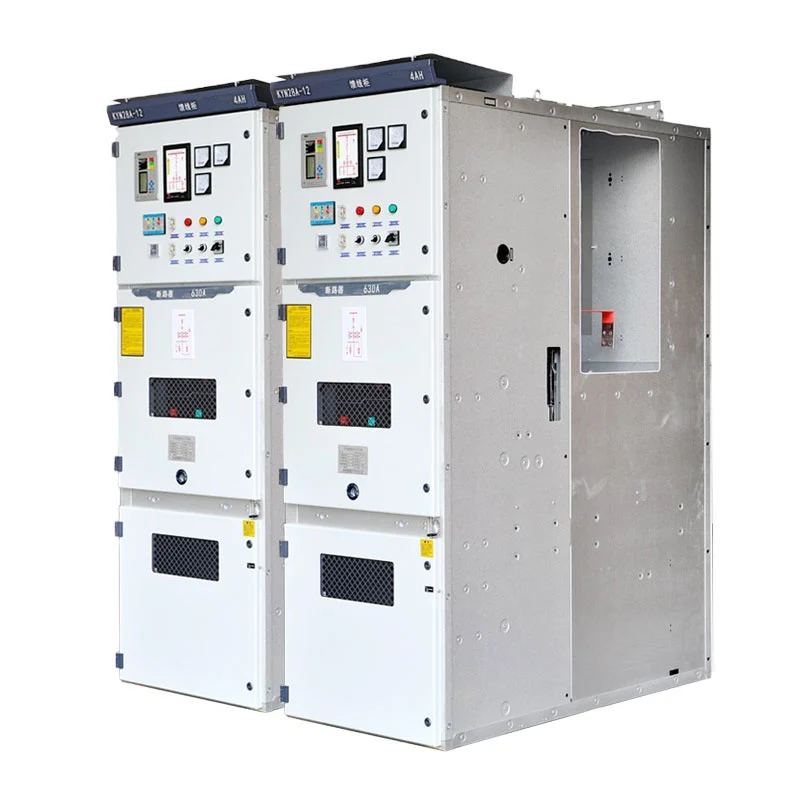

A principal característica deste quadro é o seu arranjo de disjuntor a vácuo extraível. Em vez de permanentemente fixando o disjuntor dentro do gabinete, o disjuntor é instalado em um carrinho móvel que pode ser movido entre as posições de serviço, teste e isolada de acordo com o procedimento operacional.
Esse design oferece vantagens práticas durante inspeção, substituição e solução de problemas. Disjuntor carrinhos, carrinhos PT e carrinhos isoladores podem ser configurados de acordo com o esquema elétrico, enquanto o estrutura extraível permite que o pessoal de manutenção acesse o equipamento relevante sem desmontar o gabinete completo.
Para subestações e sistemas de distribuição industrial onde a manutenção planejada e a substituição de equipamentos precisam ser concluído de forma eficiente, o design extraível pode simplificar as operações de serviço e reduzir o tempo necessário para intervenção do equipamento.
A operação segura é uma consideração importante na compra de equipamentos de manobra de média tensão, pois sequências de comutação incorretas pode criar sérios riscos elétricos. A série KYN28 incorpora um sistema de intertravamento mecânico de cinco provas projetado para restringir procedimentos operacionais incorretos.
A estrutura de intertravamento evita o mau funcionamento do disjuntor, evita que o carrinho seja puxado ou empurrado para baixo carga, evita que o seccionador de aterramento seja fechado quando o circuito está energizado, evita que o circuito seja energizado enquanto a chave de aterramento está fechada e evita que pessoal entre acidentalmente em compartimentos energizados.
Este arranjo de intertravamento mecânico fornece uma barreira física adicional de segurança durante a comutação e operações de manutenção, ajudando os operadores a seguir a sequência operacional correta.

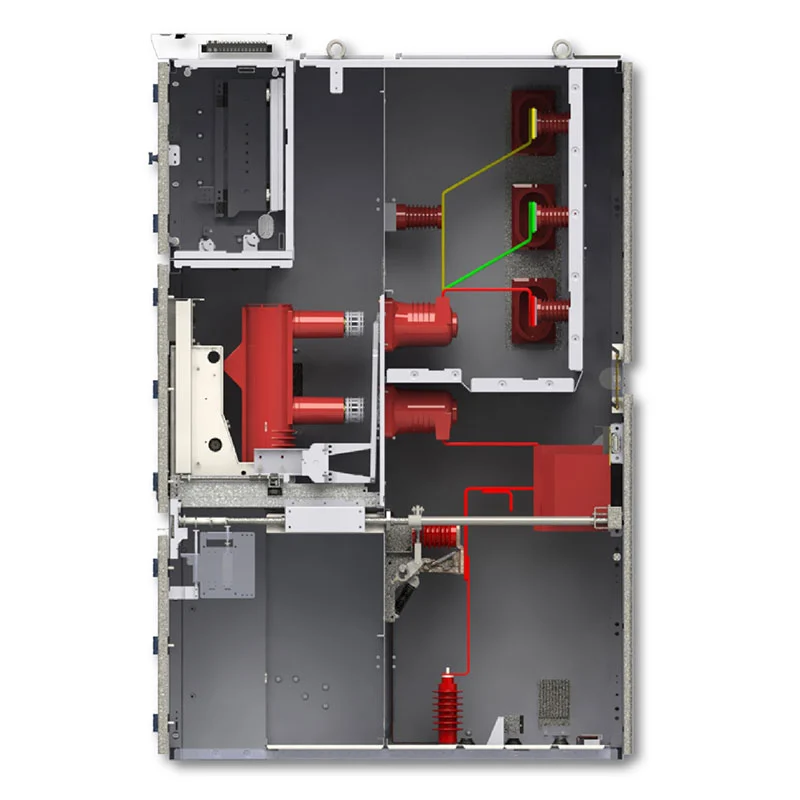

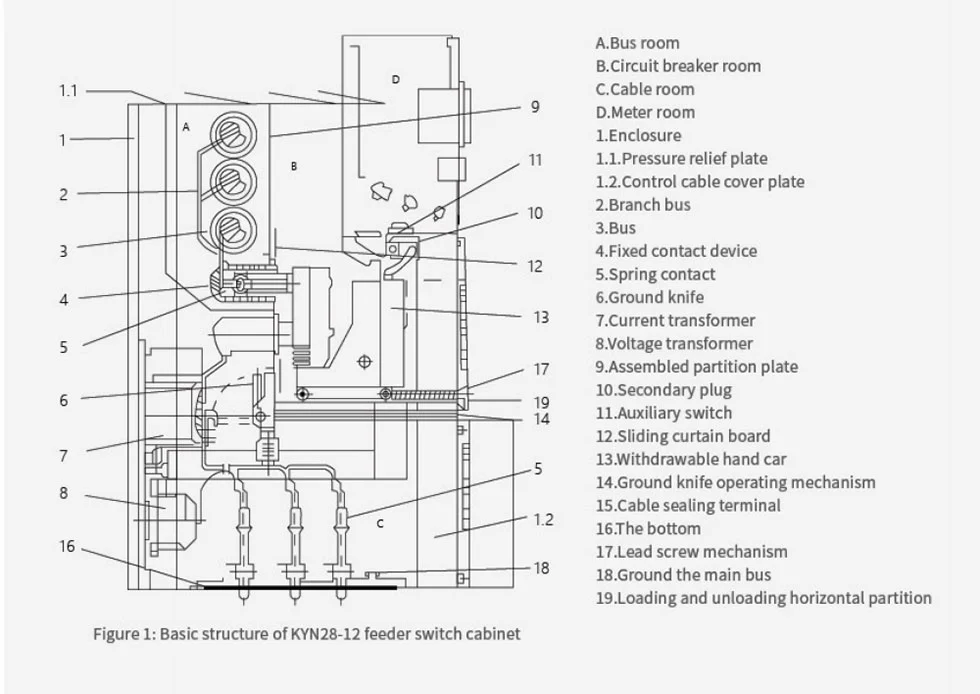

O Painel Vcb de Média Tensão adota uma estrutura interna com partições metálicas que separa a rede elétrica principal seções. O compartimento do disjuntor, compartimento do barramento, compartimento de cabos, compartimento de instrumentos e controle e seção de alívio de pressão são organizadas de forma independente.
Esta construção compartimentada ajuda a limitar a propagação de uma falta interna e separa diferentes componentes elétricos durante a inspeção e manutenção. Também facilita o layout elétrico interno para operadores e pessoal de manutenção entendam.
As abas de alívio de pressão montadas na parte superior fornecem um caminho controlado para liberar pressão no caso de uma falha interna. falha de arco, ajudando a reduzir o impacto potencial da pressão de falha no pessoal e nos equipamentos adjacentes.

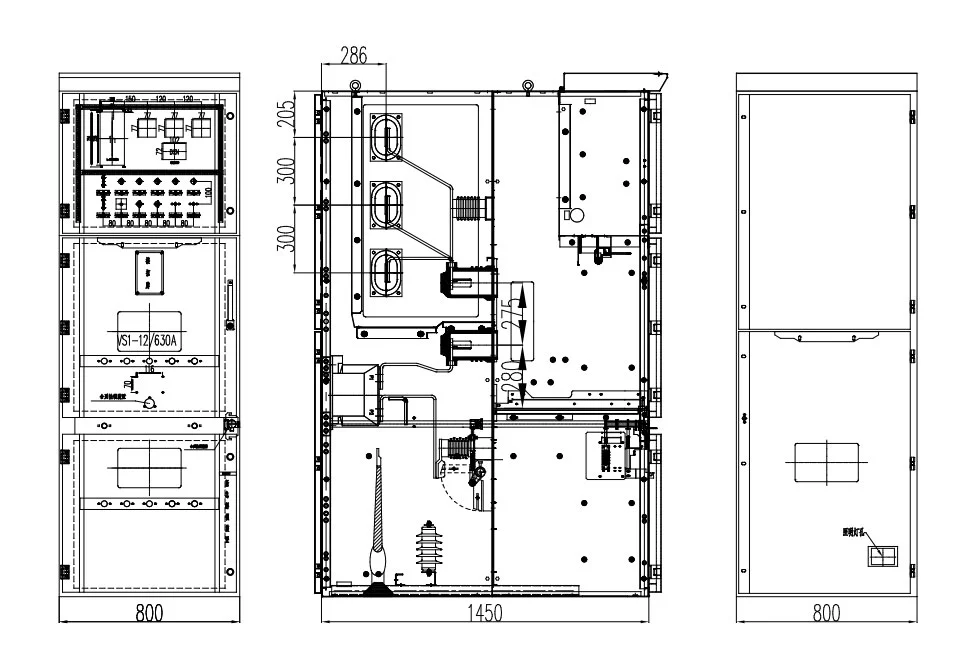

O gabinete foi projetado para operação e manutenção frontal, o que pode ser valioso quando a sala elétrica tiver acesso traseiro limitado. Os operadores podem realizar procedimentos de rotina de comutação e manutenção na parte frontal do equipamento de acordo com a sequência operacional aprovada.
A disposição de acesso frontal também ajuda a simplificar o planejamento da sala de equipamentos e pode reduzir o espaço necessário atrás da gabinete para atividades de manutenção de rotina. Um aquecedor de condensação integrado pode ser configurado para ambientes úmidos para ajudar a reduzir os riscos relacionados à condensação dentro do gabinete.
Diferentes sistemas de distribuição de média tensão requerem diferentes funções de gabinete. O equipamento pode ser configurado como um gabinete de entrada para receber energia da rede upstream, um gabinete de saída para alimentar alimentadores ou motores, um gabinete de medição de tensão e TP, um gabinete de medição, um gabinete seccionalizador de barramento ou um gabinete de isolamento gabinete.
Essa flexibilidade de configuração permite que empreiteiros de EPC, integradores de sistemas elétricos e usuários industriais desenvolvam alinhamentos de painéis de acordo com o diagrama unifilar do projeto, em vez de adotar um gabinete idêntico arranjo para cada aplicação.
As usinas de energia exigem equipamentos confiáveis de média tensão para receber, distribuir e controlar energia elétrica dentro de sistemas auxiliares e de distribuição. O acordo VCB extraível oferece uma solução prática para proteção e comutação do circuito, permitindo que as equipes de manutenção removam ou substituam o carrinho do disjuntor quando necessário.
Nas subestações, o quadro pode ser configurado para alimentadores de entrada, circuitos de saída, seccionamento de barramentos, tensão medição e outras funções de distribuição. A estrutura do compartimento e o sistema de intertravamento de cinco provas ajudam apoiar procedimentos seguros de comutação e manutenção.
As fábricas e instalações industriais geralmente operam vários motores, transformadores, linhas de produção e equipamentos auxiliares. sistemas elétricos. O equipamento pode ser configurado para diferentes requisitos de proteção de alimentadores e motores, fornecendo comutação e distribuição centralizada de média tensão dentro da planta.
As instalações de mineração exigem distribuição elétrica confiável para motores, bombas, sistemas de ventilação, processamento equipamentos e cargas auxiliares. A construção revestida de metal e o arranjo do disjuntor extraível proporcionam uma configuração prática para sistemas internos de distribuição de média tensão.
Grandes edifícios comerciais e instalações altas podem exigir equipamentos de entrada e distribuição de média tensão dentro de salas elétricas dedicadas. A operação e manutenção frontal podem ajudar a simplificar o planejamento da sala de equipamentos onde o espaço de instalação é limitado.
O Painel Vcb de Média Tensão está disponível para diferentes requisitos de distribuição de média tensão. Técnico principal os parâmetros incluem:
| Item | Especificação |
| Tensão nominal | 3,6kV, 7,2kV, 12kV |
| Frequência nominal | 50Hz/60Hz |
| Corrente nominal | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Corrente nominal de interrupção de curto-circuito | 25kA, 31,5kA, 40kA, 50kA |
| Corrente suportável nominal de curto prazo | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Grau de Proteção | Gabinete externo IP4X, compartimentos internos IP2X |
| Temperatura Ambiente | -15°C a +40°C |
| Altitude | ≤1000m, reduzido para altitudes mais elevadas |
| Instalação | Interior |
A tensão nominal real, corrente, capacidade de curto-circuito, disposição do gabinete e outros parâmetros técnicos devem ser confirmado de acordo com o diagrama unifilar do projeto e especificação do cliente.
O equipamento foi projetado para instalação interna com faixa de temperatura ambiente de -15°C a +40°C. O diário a umidade relativa média não deve ultrapassar 95%, enquanto a média mensal não deve ultrapassar 90%.
O ambiente de instalação deve estar livre de gases explosivos ou corrosivos, poeira condutiva e vibrações fortes. Para instalações fora das condições padrão de serviço, os requisitos técnicos deverão ser confirmados com a Usune antes da produção para que a configuração apropriada possa ser avaliada.
Usune tem mais de 14 anos de experiência na área de equipamentos elétricos e mantém uma equipe experiente de P&D capaz de desenvolver configurações de equipamentos de acordo com requisitos específicos do projeto.
O controle de qualidade abrange componentes, montagem, desempenho elétrico e produtos acabados. Os exames de rotina são realizada antes do equipamento sair da fábrica para verificar o desempenho do produto e garantir que o equipamento de manobra entregue atende aos requisitos técnicos acordados.
Diferentes projetos podem exigir diferentes classificações de corrente, combinações de gabinetes, arranjos de proteção e controle funções. Usune fornece comunicação de engenharia e suporte de configuração com base em diagramas unifilares do cliente e especificações técnicas.
Para configurações padrão, a Usune pode fornecer um período de produção de aproximadamente 15 a 20 dias após a confirmação e pagamento, com o prazo de entrega real dependendo da configuração e da quantidade do pedido.
Usune mantém relatórios de teste de produtos e documentação técnica relevante para apoiar a inspeção do cliente, projeto aprovação e procedimentos de qualificação de fornecedores.
O equipamento foi referenciado para o Projeto de Lançamento de Foguetes Cas-space, onde instalações elétricas de média tensão equipamentos de distribuição eram necessários para infraestrutura aeroespacial especializada.
As instalações de lançamento de foguetes contêm cargas elétricas críticas e sistemas de suporte que exigem energia confiável distribuição e procedimentos de comutação controlada. Neste tipo de projeto, a configuração do painel precisa considere não apenas a capacidade elétrica, mas também a segurança operacional, isolamento de falhas, acesso para manutenção e integração de equipamentos dentro do sistema geral de distribuição de energia.
A estrutura extraível do disjuntor a vácuo e o sistema de intertravamento mecânico de cinco provas fornecem uma solução adequada configuração para operações controladas de comutação e manutenção. A estrutura do gabinete compartimentada ainda suporta a separação entre o disjuntor, o barramento, o cabo e as seções de controle.
A referência do projeto demonstra a aplicabilidade da tecnologia de painéis de média tensão da Usune para infraestrutura onde a confiabilidade da distribuição elétrica e a segurança operacional são importantes considerações.
O produto é fabricado com referência aos requisitos IEC e GB aplicáveis para comutadores de média tensão e equipamento elétrico. Usune opera de acordo com um Sistema de Gestão de Qualidade ISO 9001, ISO 14001 Ambiental Sistema de Gestão e Sistema de Gestão de Saúde e Segurança Ocupacional ISO 45001.
O produto também está disponível com certificação CE para os mercados internacionais aplicáveis. Relatórios de testes e técnicos a documentação pode ser fornecida de acordo com os requisitos do projeto e do cliente.
A configuração padrão cobre aplicações de 3,6kV, 7,2kV e 12kV. Para um projeto específico, a tensão nominal e os parâmetros de isolamento devem ser confirmados de acordo com os requisitos do sistema elétrico.
O carrinho extraível permite que o disjuntor a vácuo seja movido entre as posições operacional e isolada. Isto torna a inspeção, o teste, a substituição e a manutenção mais convenientes do que um disjuntor permanentemente fixo arranjo.
O sistema de cinco provas é um intertravamento de segurança mecânico projetado para evitar sequências operacionais incorretas. Isso ajuda evitar operação inadequada do disjuntor, movimento do carrinho sob carga, operação incorreta da chave de aterramento, energização de um circuito aterrado e acesso acidental a compartimentos energizados.
Sim. O comutador pode ser organizado como gabinetes de entrada, saída, PT, medição, seccionalizador de barramento ou isolamento de acordo com a configuração elétrica do projeto.
Sim. Usune oferece suporte a requisitos de OEM, como logotipos de clientes, nomes de empresas e configurações específicas do projeto, sujeito a confirmação técnica e de produção.
Para configurações padrão, o período típico de produção é de cerca de 15 a 20 dias após o pagamento e confirmação técnica. confirmação. O prazo de entrega real depende da configuração do produto, quantidade e requisitos do projeto.
A Usune realiza inspeção de qualidade desde os componentes até a montagem final e realiza testes de rotina antes do envio. Relatórios de teste relevantes podem ser fornecidos de acordo com os requisitos do cliente e do projeto.
O período de garantia padrão é de 12 meses a partir da data de envio, sujeito às vendas e técnicas acordadas condições.
Se você estiver adquirindo painel Vcb de média tensão para uma usina de energia, subestação, instalação industrial, projeto de mineração, edifício comercial ou projeto de infraestrutura especializado, a Usune pode fornecer suporte de configuração com base em seu requisitos elétricos.
Envie seu diagrama unifilar, tensão nominal, corrente nominal, nível de curto-circuito, quantidade de gabinete e funções para Usune para avaliação técnica e cotação.
