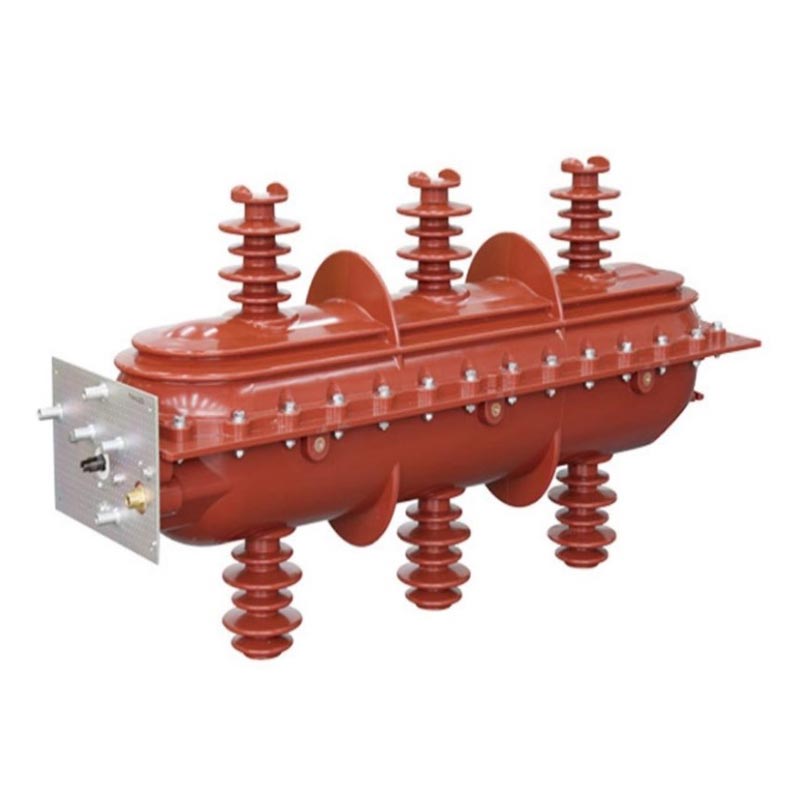

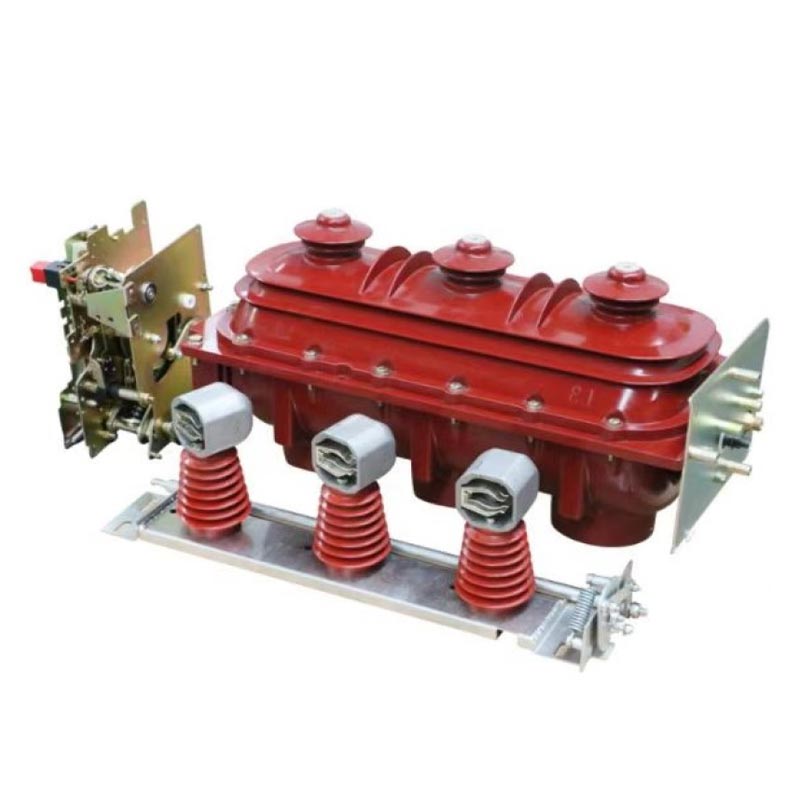

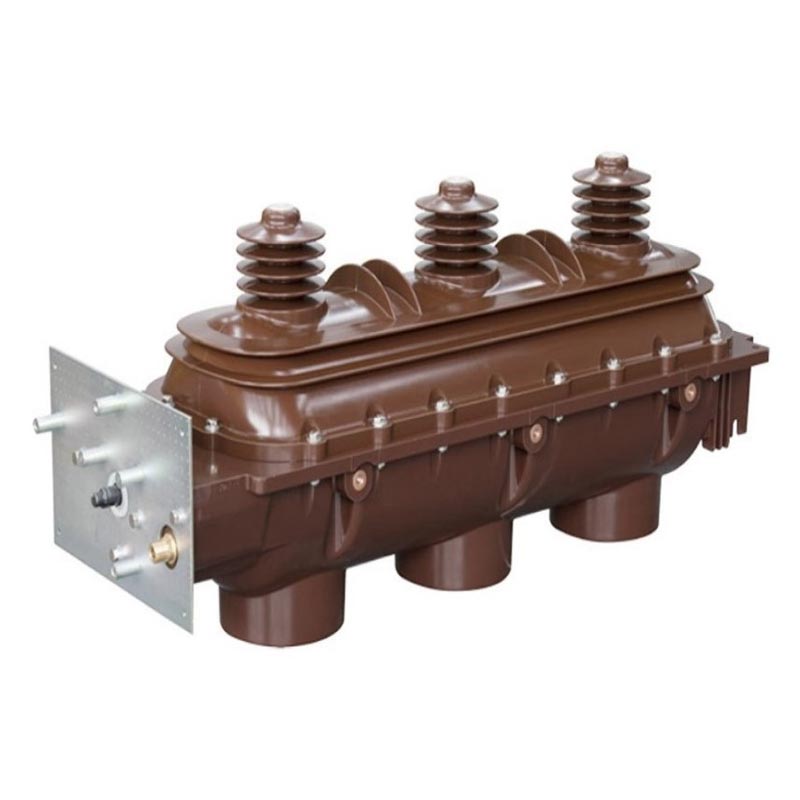

Interruptor do disjuntor de carga Sf6

Como fabricante profissional de equipamentos elétricos de alta tensão na China, a Usune concentra-se na pesquisa e desenvolvimento e na produção de equipamentos de distribuição de energia de média e alta tensão, possuindo fábrica padronizada e equipada com avançados linhas de produção e processos rigorosos de inspeção de qualidade. A carga Sf6 de alta tensão CA interna FLN36-12D e FLRN36-12D Os disjuntores lançados pela empresa são produtos essenciais desenvolvidos de forma independente, absorvendo recursos estrangeiros avançados tecnologia e combiná-la com as necessidades operacionais reais do sistema de energia da China.

Todos os interruptores disjuntores de carga Usune Sf6 passaram por testes de tipo abrangentes e seu desempenho está em total conformidade com GB3804 "3~63kV AC interruptores de carga de alta tensão", GB16926 "combinações de interruptores de carga de alta tensão-fusíveis" e IEC60265 e Padrões internacionais IEC60420. Aderindo ao conceito central de "tudo para uso seguro de energia", os produtos são equipado com uma câmara extintora de arco de três posições (“fechamento-abertura-aterramento”), garantindo efetivamente segurança e operação de energia estável. Como um fornecedor confiável de painéis de alta tensão, a Usune oferece pré-vendas abrangentes consulta e serviço pós-venda para garantir o bom funcionamento dos equipamentos em diversos cenários de aplicação.

Escopo de aplicação

O disjuntor de carga Sf6 é adequado para sistemas de energia trifásicos CA 10kV, 24kV, 36kV, 50/60Hz. É amplamente usado em empresas industriais e de mineração, edifícios altos, áreas residenciais urbanas, subestações, grandes lojas shoppings, aeroportos, metrôs, hospitais e outros cenários de distribuição de energia. Suas funções principais são alternar carga corrente e corrente de falha, controlam e protegem linhas e transformadores de distribuição, fornecendo energia segura e estável proteção para todos os setores da produção social e da vida.

Condições de uso

1. Condições normais de operação

- Temperatura ambiente: -25℃ a +40℃, adequada para a maioria das condições climáticas na China e outras regiões.
- Altitude: Não superior a 2.000m, adequado para a maioria das cidades e áreas industriais.
- Umidade: Umidade relativa média diária <95%, umidade relativa média mensal <90%; vapor médio diário pressão ≤2,2kPa, pressão média mensal de vapor ≤1,8kPa, garantindo operação estável em ambientes úmidos.

2. Condições Especiais de Operação

De acordo com o padrão nacional GB/T11022-1999 "Requisitos Técnicos Comuns para Aparelhagem de Alta Tensão e Padrões de Equipamento de Controle", o equipamento de manobra deve operar sob condições normais de operação. Se o usuário estiver operando condições não estão em conformidade com as condições normais (como altitude de instalação superior a 2.000 m, temperatura ambiente ultrapassando os limites normais, alta umidade causando condensação, etc.), é necessário consultar o profissional fabricante Usune com antecedência para chegar a um consenso e garantir a operação segura e estável do equipamento.

Características estruturais

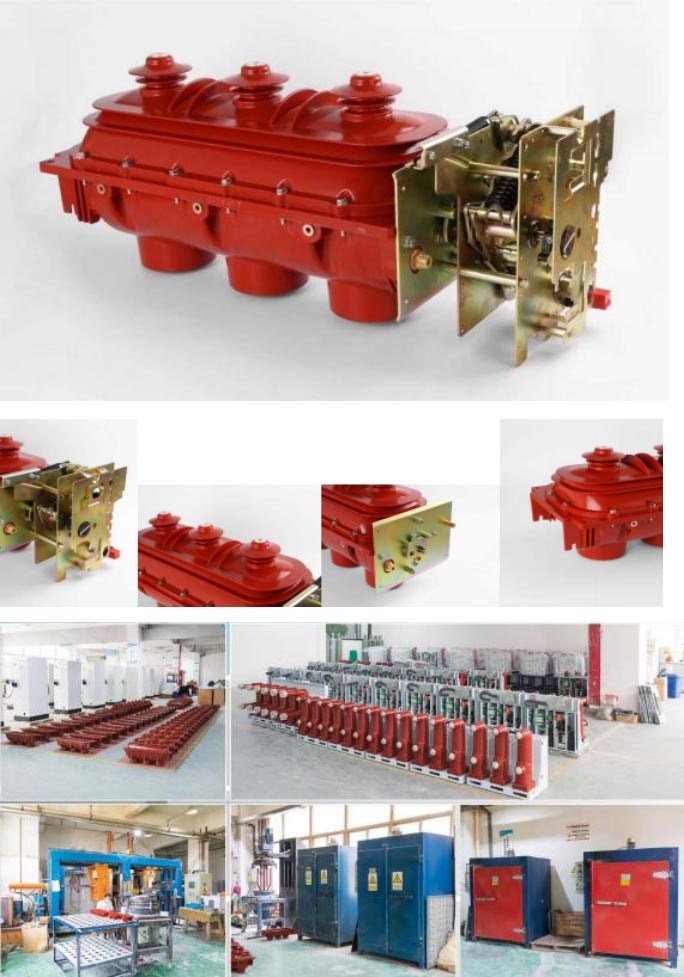

1. Estrutura de isolamento integrada: Os invólucros superior e inferior são moldados por injeção com resina epóxi, formando um cavidade interna selada e cheia de gás. Isto proporciona excelente isolamento e resistência à corrosão, efetivamente isolando os componentes internos do ambiente externo e garantindo uma operação estável.

2. Modo operacional de três posições: O contato móvel comum gira, completando gradualmente três estados operacionais: "fechamento", "abertura" e "aterramento". As posições são claramente definidas, a comutação é confiável e a operação incorreta é efetivamente prevenida.

3. Mecanismos operacionais duplos: Um mecanismo operacional manual básico com mola está incluído, com um opcional função elétrica de fechamento/abertura por controle remoto. Isso permite que os usuários escolham de acordo com suas necessidades, melhorando a eficiência operacional.

4. Monitoramento Inteligente: A frente da caixa do mecanismo está equipada com um manômetro SF6 e uma posição indicador. O manômetro monitora as mudanças de pressão do SF6 em tempo real e o indicador de posição é diretamente conectado ao eixo de acionamento do contato móvel, garantindo uma indicação absolutamente confiável do funcionamento do contato móvel posição.

5. Proteção de segurança: Um dispositivo de escape de alívio de pressão está localizado na parte traseira da carcaça. Quando ocorre um acidente na câmara de extinção de arco e alta pressão é gerada, o gás de sobrepressão pode romper a liberação dispositivo e ser descarregado para trás, evitando a ejeção para frente e garantindo a segurança dos operadores.

6. Intertravamento confiável: Intertravamentos mecânicos confiáveis são fornecidos entre a chave de carga e o aterramento interruptor e entre o interruptor de aterramento e a porta frontal (para distribuição de energia do gabinete), evitando estritamente operação incorreta e aumentando ainda mais a segurança operacional do equipamento.

7. Desempenho de vedação: Utilizando um design de vedação dinâmico e estático dedicado, uma vedação confiável é garantida. O rigoroso processo de vedação da Usune garante uma taxa anual de vazamento muito abaixo dos padrões da indústria, evitando que o equipamento falha devido a vazamento de gás SF6.

Principais Parâmetros Técnicos

Casos práticos de aplicação

Caso 1: Projeto de Distribuição de Energia em uma Área Residencial Urbana Chinesa

Uma grande área residencial no leste da China compreende 30 arranha-céus com mais de 2.000 residências e um pico demanda de energia de 800kW. Inicialmente, foram utilizados interruptores de carga comuns, frequentemente enfrentando problemas como má vedação, operação instável e tropeços, afetando o fornecimento normal de energia dos residentes. Mais tarde, depois de comparar vários fornecedores, a empresa de administração de propriedades selecionou o interruptor disjuntor de carga Usune FLN36-12D Sf6 como fonte de alimentação principal equipamento de controle de distribuição.

Estudo de caso 2: Grande projeto de proteção do fornecimento de energia para aeroportos Um importante aeroporto internacional no sul da China requisitos extremamente elevados para estabilidade e segurança da fonte de alimentação. Quedas de energia não são permitidas em locais críticos áreas como o edifício do terminal e a sala de controle de navegação. O aeroporto selecionou Usune FLRN36-12D Sf6 Load Disjuntores para instalação na subestação, responsáveis pelo controle e proteção de linhas em locais críticos áreas.

Compromisso com a Marca

Como fabricante profissional de equipamentos elétricos de alta tensão na China, a Usune está comprometida em fornecer produtos globais usuários com produtos de chave disjuntora de carga Sf6 de alta qualidade, confiáveis ​​e seguros. Nossa fábrica possui produção avançada equipamentos e um rigoroso sistema de gestão de qualidade. Desde a aquisição de matéria-prima até a entrega do produto, cada etapa passa por testes rigorosos para garantir a qualidade do produto. Como fornecedor confiável, não fornecemos apenas produtos de alto desempenho produtos, mas também consultoria abrangente de pré-venda, instalação no local, comissionamento e pós-venda serviços de manutenção, eliminando quaisquer preocupações que os usuários possam ter durante a operação.
