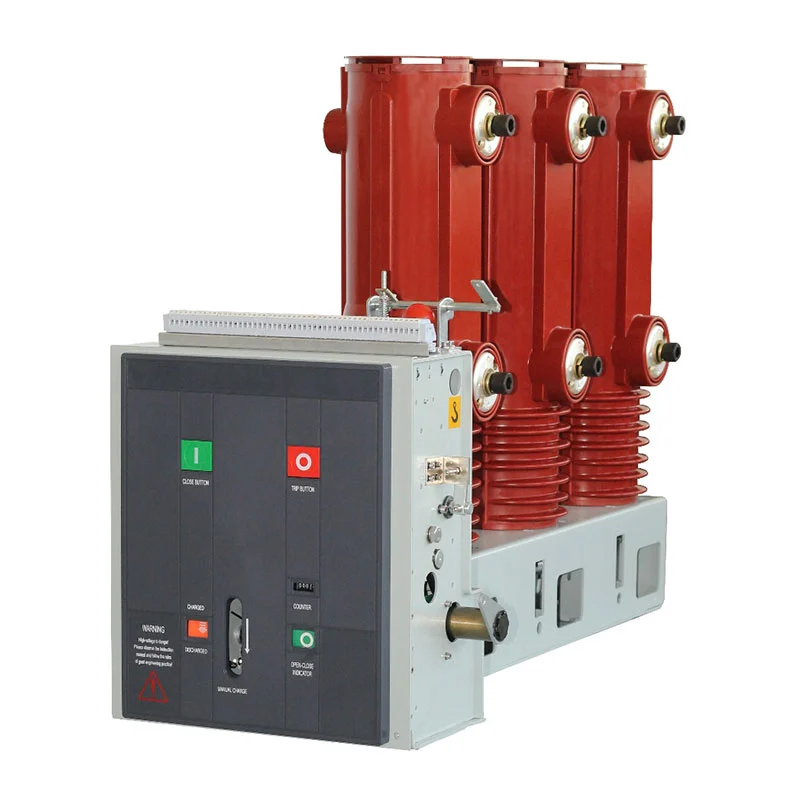

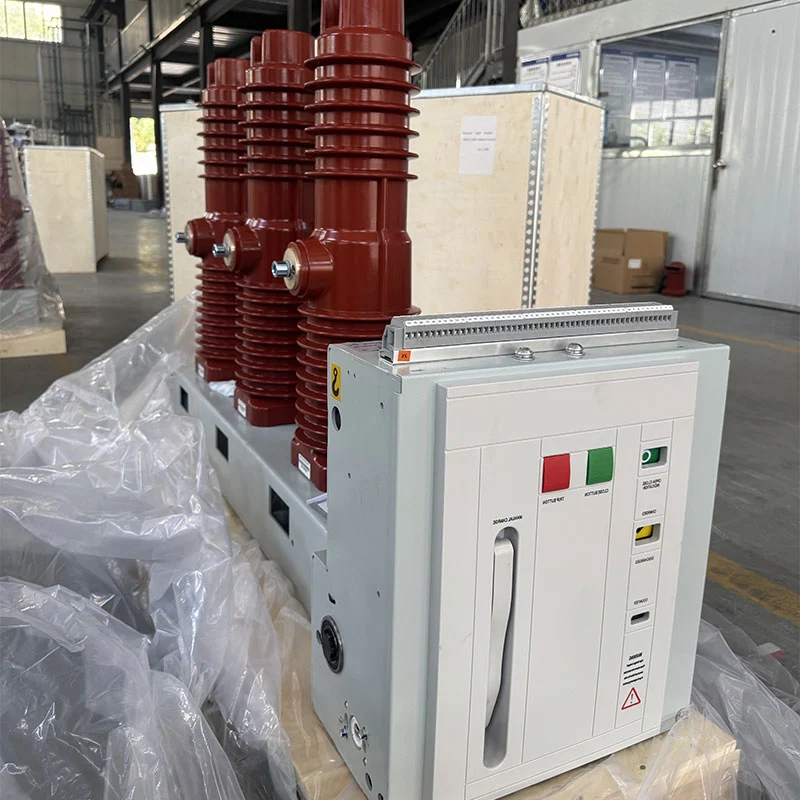

Ao contrário dos gabinetes de manobra completos, este disjuntor a vácuo interno ZN85C-40.5 40,5kV concentra-se no núcleo função de comutação do circuito de potência. Sua estrutura fixa montada na lateral, mecanismo modular de operação por mola e A tecnologia de interrupção a vácuo fornece uma solução prática para aplicações internas da classe 40,5 kV, incluindo sistemas onde são necessárias operações de comutação frequentes.
O mecanismo de operação foi projetado especificamente para as características de um disjuntor a vácuo de 40,5 kV. Isso adota um mecanismo modular de mola instalado dentro da estrutura do disjuntor, permitindo as características de saída mecânica para atender aos requisitos operacionais do interruptor a vácuo.
O mecanismo é projetado em torno da disposição superior e inferior do disjuntor e forma uma parte integrada do estrutura geral. Esta configuração simplifica o caminho da transmissão mecânica, ao mesmo tempo que fornece uma base estável para operações de fechamento e abertura.
A configuração fixa de montagem lateral destina-se a equipamentos elétricos internos onde o disjuntor é instalado como um componente de comutação dedicado. Dependendo do desenho do projeto, configurações como linha de saída direita, linha superior acordos recebidos e incorporados podem ser selecionados.
Comparada com um gabinete de manobra extraível completo, esta estrutura permite que o projetista se concentre em integrar o disjuntor com o equipamento elétrico primário e secundário necessário de acordo com as especificações específicas arranjo do sistema.
A energia de fechamento é armazenada mecanicamente no mecanismo de mola. O armazenamento de energia pode ser completado através do motor ou manualmente com a alça de armazenamento de energia. Durante a operação motorizada, o sistema de engrenagens de transmissão aciona o eixo de armazenamento de energia e tensiona a mola de fechamento até que a posição especificada de energia armazenada seja alcançada.
Após a conclusão do armazenamento de energia, o mecanismo de retenção mantém a mola na posição e o armazenamento de energia o indicador muda para o status correspondente. A chave auxiliar também desliga a alimentação do motor quando o a posição de energia armazenada é alcançada, deixando o disjuntor pronto para o comando de fechamento.
A operação de fechamento pode ser iniciada manualmente através do botão de fechamento ou eletricamente através do controle circuito. Quando o eletroímã de fechamento opera, a energia armazenada da mola é liberada através do came e mecanismo de transmissão.
O mecanismo de conexão então aciona a haste de operação isolada e move o contato em direção à posição de fechamento enquanto comprimindo a mola de contato. Após a conclusão do curso de fechamento, o mecanismo de retenção mantém o movimento fechado posição e a chave auxiliar muda de acordo.
A abertura pode ser iniciada manualmente ou através de um comando elétrico de abertura. O mecanismo de liberação de abertura destrava o retentor de fechamento, permitindo que a energia armazenada das molas de contato e de frenagem separe o interruptor a vácuo contatos.
Durante a fase final do movimento de abertura, o amortecedor hidráulico absorve a energia mecânica restante e controla a posição de separação. Este mecanismo coordenado ajuda a manter um processo de abertura controlado.
O disjuntor pode ser configurado com alimentação operacional AC ou DC de acordo com os requisitos do projeto. O fornecido a configuração inclui opções AC110/220V e DC110/220V para as bobinas de fechamento e abertura, proporcionando flexibilidade para diferentes subestações e sistemas de controle industrial.
A bobina de fechamento tem potência nominal de 288W, enquanto a bobina de abertura também é especificada em 288W. O funcionamento normal a faixa de tensão é de 85% a 110% da tensão nominal para a bobina de fechamento e 65% a 120% da tensão nominal para a bobina de abertura.
O motor acumulador de energia proporciona preparação automática para a próxima operação de fechamento. O ZYJ220 fornecido a configuração usa energia DC220V com uma potência de entrada nominal de 90W. Na tensão nominal de operação, o armazenamento de energia o tempo é especificado como não superior a 15 segundos.
Este arranjo permite que o disjuntor restaure sua condição de energia armazenada após a operação sem a necessidade de intervenção manual contínua.
O interruptor a vácuo é responsável por interromper o circuito elétrico durante uma operação de abertura. Quando o contatos separados, o processo de interrupção ocorre dentro do interruptor a vácuo e não em um câmara de comutação isolada a ar.
A combinação de interrupção a vácuo e transmissão mecânica operada por mola torna o rompedor adequado para aplicações internas de média tensão onde são necessários desempenho de comutação confiável e operação repetida.
O design original da série ZN85C-40.5 considera aplicações que exigem trocas frequentes. Seu funcionamento mecanismo é compatível com as características do interruptor a vácuo de 40,5 kV, enquanto o armazenamento de energia motorizado O sistema reduz a necessidade de carregamento manual repetido.
Isto torna o equipamento adequado para instalações industriais, subestações e usinas de energia onde as operações de comutação fazem parte do gerenciamento normal do sistema elétrico.
O disjuntor pode ser incorporado em sistemas internos de distribuição de energia e controle elétrico na geração de energia instalações onde são necessárias comutação confiável e proteção de circuitos elétricos.
Nas subestações, a configuração interna fixa pode ser integrada na rede elétrica de alta tensão correspondente. sistema de acordo com o arranjo do circuito primário, esquema de controle e requisitos de proteção.
Para instalações industriais e de mineração com cargas elétricas substanciais, o disjuntor pode fornecer comutação e funções de proteção em sistemas internos de distribuição de energia e é adequado para aplicações que exigem operações de comutação.
Como as operações de fechamento e abertura podem ser controladas eletricamente, o disjuntor pode ser integrado a um sistema de controle secundário apropriado para operação local ou remota de acordo com o desenho do projeto.
| Item | Especificação |
| Modelo | ZN85C-40.5 |
| Tensão nominal | 40,5kV |
| Sistema | CA trifásica |
| Frequência nominal | 50Hz |
| Instalação | Interior |
| Estrutura | Fixo montado lateralmente |
| Mecanismo operacional | Mecanismo operacional de mola modular |
| Armazenamento de energia | Motorizado / manual |
| Operação de fechamento | Manual/elétrico |
| Operação de abertura | Manual/elétrico |
| Tensão da bobina de fechamento | CA110/220V, CC110/220V |
| Tensão da bobina de abertura | CA110/220V, CC110/220V |
| Fechando a potência da bobina | 288W |
| Potência da bobina de abertura | 288W |
| Motor de armazenamento de energia | ZYJ220 |
| Tensão nominal do motor | CC220V |
| Potência de entrada nominal do motor | 90W |
| Tempo de armazenamento de energia | ≤15s |
| Configuração | Saída direita / entrada superior / incorporada de acordo com o design |
O equipamento destina-se a instalação interna e deve ser usado em um ambiente adequado para alta tensão equipamento elétrico. O projeto final deverá considerar temperatura ambiente, umidade, altitude, ventilação e outras condições ambientais ao determinar a configuração elétrica completa.
O disjuntor deve ser instalado em um local sem vibrações severas, impactos ou condições ambientais corrosivas. O arranjo de instalação também deve garantir espaço suficiente para operação e manutenção ao redor do equipamento e manter o alinhamento mecânico necessário do disjuntor e dos componentes elétricos associados.
aplica um sistema de gestão integrado que abrange a qualidade do produto, meio ambiente gestão e saúde e segurança ocupacional. A empresa possui certificações ISO 9001, ISO 14001 e ISO 45001, apoiando processos de fabricação controlados, desde a seleção de componentes até a montagem e inspeção.
O produto é desenvolvido de acordo com as normas IEC e GB aplicáveis, com parâmetros e configurações elétricas determinado de acordo com os requisitos específicos do projeto. A certificação CE também está disponível para o aplicável configuração do produto, fornecendo suporte de documentação adicional para projetos internacionais.
O disjuntor a vácuo interno ZN85C-40.5 40,5kV foi referenciado no projeto de lançamento de foguete Cas-space, fornecendo um exemplo prático de aplicação de engenharia para equipamentos elétricos de alta tensão da Usune em um ambiente exigente ambiente industrial.
O disjuntor a vácuo interno ZN85C-40.5 40,5kV é principalmente um componente de comutação e proteção, enquanto um painel extraível completo do painel de manobra integra o disjuntor com barramentos, compartimentos de cabos, equipamentos de controle, dispositivos de proteção e outros componentes do gabinete. Portanto, o disjuntor é mais indicado quando o projeto exige uma dispositivo de comutação dedicado de 40,5 kV para integração em um sistema elétrico maior.
| Comparação | Disjuntor a vácuo ZN85C-40.5 | Painel VCB extraível | Gabinete de distribuição de baixa tensão |
| Função principal | Comutação e proteção de circuito | Distribuição e comutação completa de MT | Distribuição de energia LV |
| Classe de tensão | 40,5kV | Média tensão | Baixa tensão |
| Instalação | Fixo | Retirável | Fixo / extraível |
| Foco principal | Mecanismo operacional e interrupção | Sistema de gabinete completo | Distribuição de energia |
| Armazenamento de energia | Mecanismo de mola | Mecanismo operacional VCB | Depende da configuração ACB/MCCB |
| Controlar | Manual/elétrico | Local/elétrico | Local/elétrico |
| Aplicação típica | Usinas, subestações, indústria | Sistemas de distribuição de MT | Fábricas, edifícios e instalações comerciais |
Usune pode determinar a configuração apropriada de acordo com o diagrama unifilar do cliente, tensão nominal, controle de energia, arranjo de instalação e requisitos operacionais. Esta abordagem ajuda a garantir que o selecionado O disjuntor é compatível com o equipamento elétrico primário e secundário circundante.
Para projetos com tensões de controle especiais, arranjos de instalação ou requisitos operacionais, o técnico a configuração pode ser discutida antes da produção. Isso permite que o disjuntor a vácuo interno ZN85C-40.5 40,5kV ser adaptado ao sistema elétrico real em vez de depender de uma configuração padrão fixa.
É um disjuntor a vácuo interno de 40,5 kV projetado para controle elétrico e proteção em usinas de energia, subestações, instalações industriais e empresas de mineração.
O ZN85C-40.5 utiliza uma configuração fixa de montagem lateral, em vez de uma estrutura de carrinho extraível.
Sim. O mecanismo de mola suporta armazenamento manual de energia e operação manual, enquanto a operação elétrica também é disponível.
As bobinas de fechamento e abertura podem ser configuradas para AC110/220V ou DC110/220V conforme necessidade do projeto.
O tempo de armazenamento de energia especificado da configuração do motor ZYJ220 é ≤15 segundos na tensão nominal.
Sim. O produto foi projetado para aplicações que exigem operação frequente, sujeito às condições operacionais aplicáveis condições e configuração técnica.
Sim. Usune pode configurar o produto de acordo com desenhos de projeto, parâmetros elétricos, requisitos de controle e condições de instalação.
