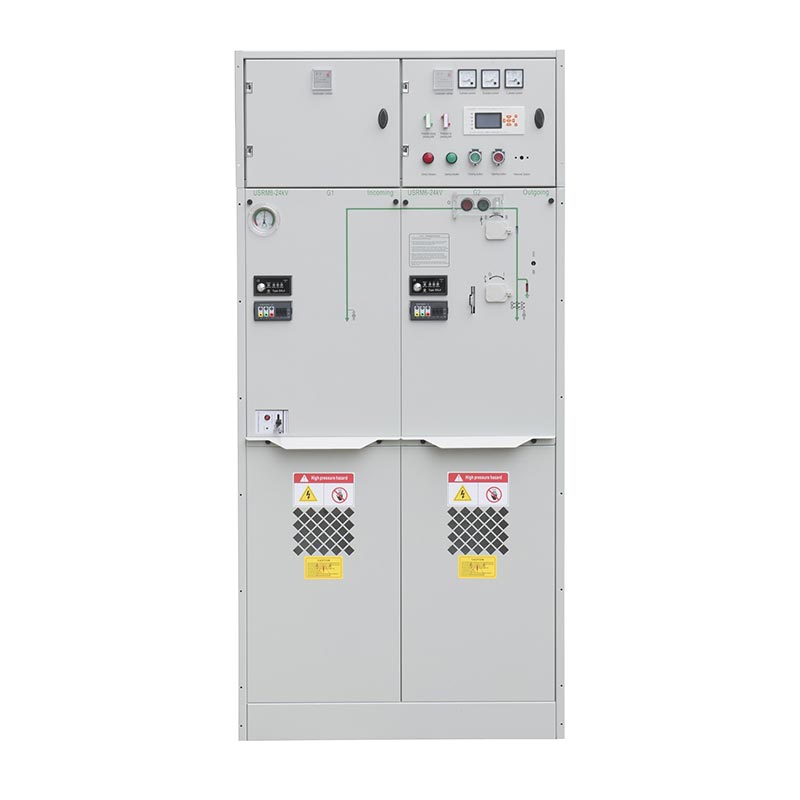

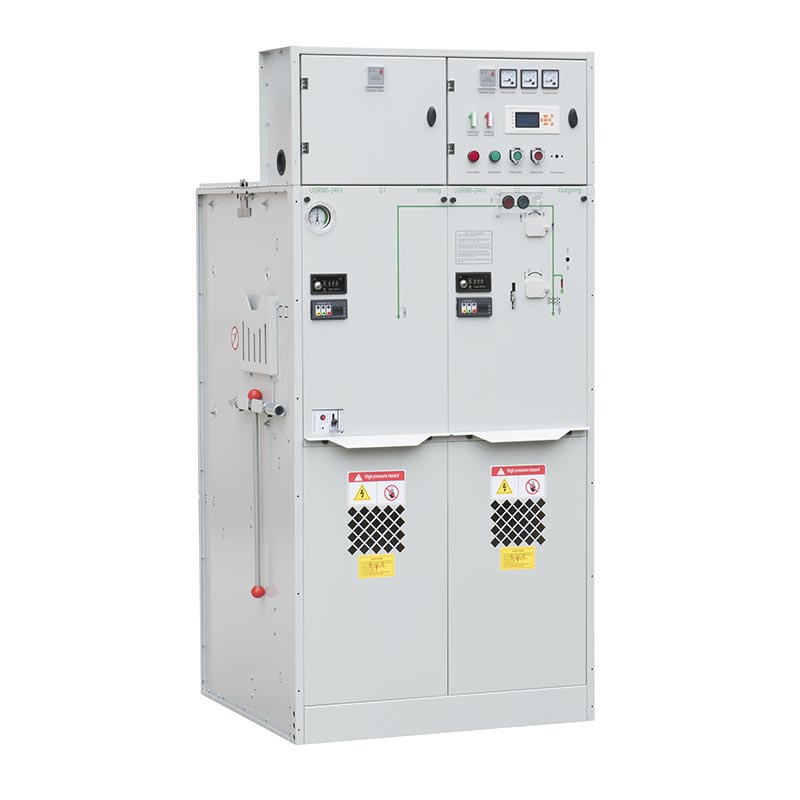

O painel isolado a gás Sf6 da série USRM6 é um sistema totalmente isolado desenvolvido de forma independente pela USUNE. Seu principal desempenho do interruptor de circuito e todos os componentes elétricos são selados e isolados com gás SF6 pressurizado. O totalmente estrutura fechada protege todo o dispositivo contra influências ambientais externas, garantindo efetivamente o funcionamento confiabilidade e segurança do pessoal, conseguindo uma operação livre de manutenção durante todo o seu ciclo de vida. O produto adota uma unidade modular padrão e um design de unidade modular de combinação fixa, suportando seleção de barramento principal expansível. Ele atinge modularidade total, isolamento total e invólucro completo, garantindo alta confiabilidade e segurança, ao mesmo tempo em que atende aos requisitos de comutadores flexíveis e compactos de nós da rede elétrica, usuários finais e subestações secundárias por meio de recursos ricos combinações de módulos.
Integração de vários módulos funcionais, como unidades de chave de carga (C), unidades de combinação de chave de carga + fusível (F), circuito unidades de disjuntor (V), unidades de medição (M) e unidades de barramento PT (PT), podem ser combinadas livremente em unidades principais de anel, adaptando-se de forma flexível a diferentes cenários de distribuição de energia e necessidades do usuário, melhorando significativamente o produto aplicabilidade e flexibilidade.
A seção do circuito principal do painel isolado a gás Sf6 (barramento principal) e o desempenho da chave são encapsulados dentro de um caixa de gás soldada em aço inoxidável. O circuito principal é conectado ao exterior através de uma bucha de caixa de gás em conformidade com Normas DIN47636. Os cabos de entrada e saída são conectados usando conectores destacáveis fechados totalmente isolados. O a caixa de gás possui uma classificação de proteção IP67, isolando efetivamente o ambiente externo e proporcionando inundações de curto prazo e proteção contra condensação, garantindo operação estável mesmo em condições adversas.
Ele pode ser combinado com várias unidades modulares padrão para formar um anel fixo não expansível do tipo gabinete padrão switch de rede (uma única caixa de gás isolada em SF6 pode ser combinada com até 6 unidades). Também pode ser combinado com diferentes módulos para formar unidades expansíveis, alcançando diversas formas de combinação através de barramentos dedicados totalmente isolados conectores para atender às necessidades de despacho de energia de diferentes regiões, tipos e clientes.
Os principais componentes do circuito e o desempenho da chave são encapsulados dentro da caixa de gás de aço inoxidável, conectada ao fora através de buchas para evitar contato direto com peças energizadas. Equipado com dispositivos confiáveis de alívio de pressão e canais, protege eficazmente a segurança do pessoal e do equipamento em caso de acidentes. Uma mecânica abrangente O dispositivo de intertravamento minimiza o risco de operação incorreta, aumentando ainda mais a segurança e a confiabilidade.
O painel isolado a gás SF6 é equipado com um mecanismo de operação de mola autodesenvolvido e projetado. Através controle de qualidade abrangente, desde o projeto até a produção e o amaciamento, a confiabilidade e a estabilidade do mecanismo são garantido, fornecendo uma solução de mecanismo operacional de alta qualidade para a série USRM6 e similares com isolamento a gás SF6 aparelho de distribuição.
- Alaatitude: ≤4000m (Para altitudes acima de 1000m, avise o fornecedor com antecedência para ajustar a pressão de inflação; para altitudes acima de 2000m, ajuste a pressão para eliminar sobretensão dentro do gabinete.)
- Temperatura ambiente: Máximo +50°C, Mínimo -40°C, temperatura média de 24 horas não superior a 35°C
- Umidade Ambiente: Umidade relativa de 24 horas não superior a 95%, umidade relativa mensal não superior a 90%
- Ambiente de instalação: Ausência de gases explosivos ou corrosivos no ambiente circundante; nenhuma vibração ou impacto severo no local de instalação; nível de poluição não superior à Classe III conforme especificado em GB/T5582.
Adere estritamente a vários padrões nacionais e industriais, como GB3804-2004 e GB1984-2014, para garantir que o produto profissionalismo e autoridade, atendendo às necessidades dos diversos cenários de uso.
O painel isolado a gás Sf6 integra múltiplas funções e apresenta vantagens como tamanho pequeno, operação livre de manutenção e circuito principal não afetado por fatores ambientais externos. É particularmente adequado para ambientes agressivos, como locais subterrâneos, de alta altitude e costeiros, e é amplamente utilizado em ambientes industriais e empresas de mineração, ferrovias, aeroportos, centros de cidades e áreas residenciais na China e no mundo, proporcionando estabilidade e suporte confiável de fonte de alimentação para vários sistemas de distribuição de energia.
Todos os interruptores devem ser operados usando a alavanca correspondente. Chaves de carga/chaves de vácuo e aterramento correspondente os interruptores são intertravados mecanicamente e cadeados adicionais podem ser adicionados para evitar operação acidental. As chaves de aterramento empregam um mecanismo de operação rápida: a rotação da alavanca no sentido horário fecha o circuito, a rotação no sentido anti-horário o abre. Antes de abrir ou fechar a unidade ou circuito combinado interruptor de carga-fusível disjuntor, a energia deve ser armazenada. Após a conclusão do armazenamento de energia, pressione o botão verde para abrir ou fechar o circuito. O produto está equipado com cinco funções de intertravamento de segurança; operações de alimentação e desconexão deve cumprir rigorosamente as especificações.
O quadro isolado a gás Sf6 é equipado com anéis de elevação para içamento e manuseio de empilhadeiras. Após o recebimento, inspecionar qualquer dano durante o transporte; qualquer dano deve ser imediatamente comunicado à transportadora. Depois de desembalar, verifique a integridade da alavanca de operação, certifique-se de que o ponteiro do manômetro esteja na zona verde e execute testes funcionais nas partes mecânicas. Quaisquer defeitos ou omissões devem ser comunicados ao fornecedor imediatamente. Antes instalação e utilização, armazenar em local seco, ventilado e devidamente coberto.
Todos os componentes do painel isolado a gás Sf6 são isentos de manutenção dentro de sua vida útil especificada. O gás o tanque é feito de aço inoxidável; painéis de instrumentos danificados devem ser reparados imediatamente com tinta contra corrosão proteção. Peças mecânicas montadas externamente facilitam a operação e substituição; proteção contra corrosão e a lubrificação foi aplicada antes do envio. Em ambientes extremos, as peças rotativas requerem inspeção regular e manutenção e substituição, se necessário. Sob condições normais de operação, nenhuma inspeção especial é obrigatório; antes da operação, certifique-se de que o ponteiro do manômetro esteja na zona verde.
Apresenta detecção de componentes de linha viva e funções de verificação de fase. Intertravamento elétrico e correspondência a trava magnética evita que a porta do compartimento de cabos seja aberta quando o cabo de entrada estiver energizado, garantindo segurança do pessoal.
Pode ser equipado com um indicador de falha no painel conforme necessário. No caso de uma falta fase-fase ou à terra, o pessoal pode confirmar o status energizado e a área de falha através do indicador de alarme, localizando rapidamente o ponto de falha. Alarme as informações podem ser transmitidas ao centro de monitoramento para auxiliar o pessoal de patrulha na confirmação da seção de falha e localização.
Um dispositivo digital de proteção e medição de corrente e tensão adequado para proteção, medição e controle de equipamentos primários como linhas e transformadores de distribuição. Pode substituir o eletromagnético tradicional proteção de relé. Através da rede de terminais de usuário, ele pode realizar detecção ordenada de consumo de energia, alarme, controle e internet de energia inteligente, melhorando o nível de inteligência do sistema de distribuição de energia.
Como fabricante e fornecedor profissional de painéis isolados a gás Sf6, Zhejiang Usien Electric Co., Ltd. comprometida em fornecer produtos da série USRM6 de alta qualidade para clientes globais. Temos uma pré-venda abrangente, sistema de vendas e serviço pós-venda: pré-venda inclui consultoria técnica e design de soluções; vendas incluem orientação de instalação e comissionamento; e o pós-venda inclui manutenção oportuna e fornecimento de peças sobressalentes. Nosso A fábrica segue um princípio de qualidade em primeiro lugar, controlando rigorosamente todos os aspectos da produção para garantir que os produtos atendam padrões e necessidades dos usuários, esforçando-se para se tornar um parceiro confiável para usuários na área de distribuição de energia na China e globalmente.
Fábrica, podemos garantir que nosso preço seja razoável e competitivo.
Normalmente fazemos o orçamento dentro de 24 horas após receber sua consulta.
Sim, claro, aceitamos OEM.
O prazo de entrega depende das quantidades encomendadas, normalmente dentro de 15-20 dias após o recebimento do pagamento.
Todos os produtos serão inspecionados a partir dos acessórios, e serão realizados testes de rotina antes de sair nossa fábrica.
Tire fotos ou vídeos dos problemas de qualidade e envie-nos para verificação e confirmação, e faremos um solução satisfeita para você dentro de 1-3 dias.
12 meses a partir da data de envio.
● Somos especializados na área há mais de 14 anos e contamos com uma equipe de P&D bem experiente que cuida do design
e trabalho de desenvolvimento para cada projeto com base nas demandas especiais do cliente.
● Temos procedimentos de controle de qualidade extremamente rigorosos, desde componentes até produtos acabados.
● Período de produção estável dentro de 15 a 20 dias.
● Temos um conjunto completo de relatórios de teste de produtos.
● Solução em uma etapa fornecida.
