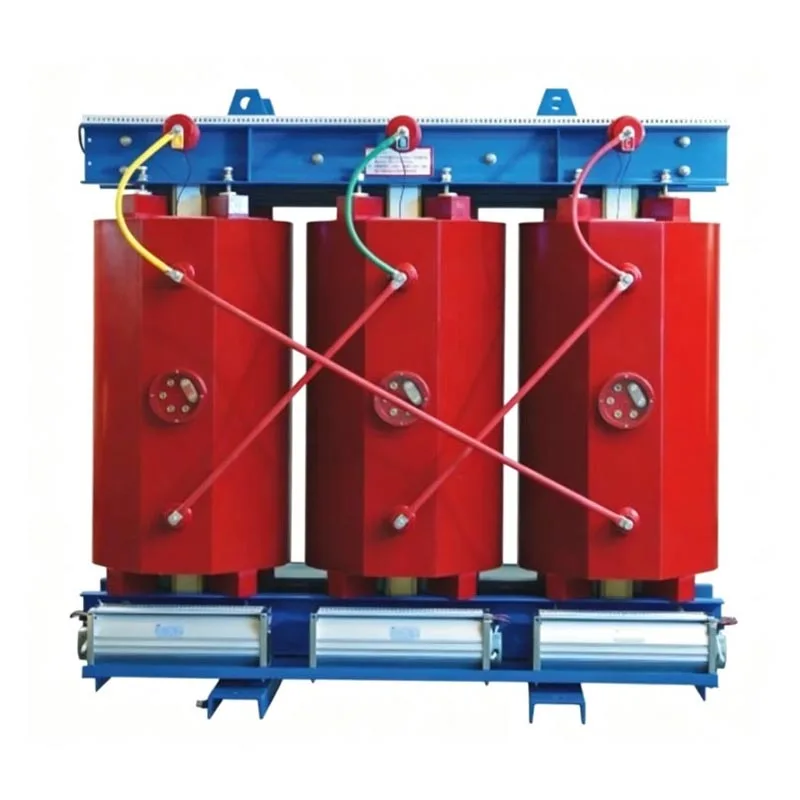

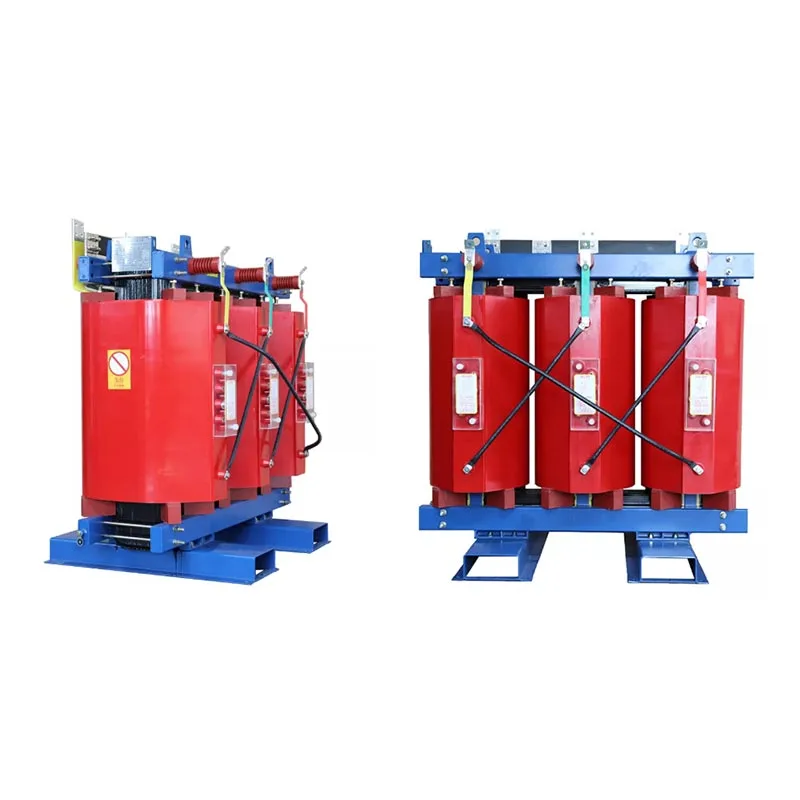

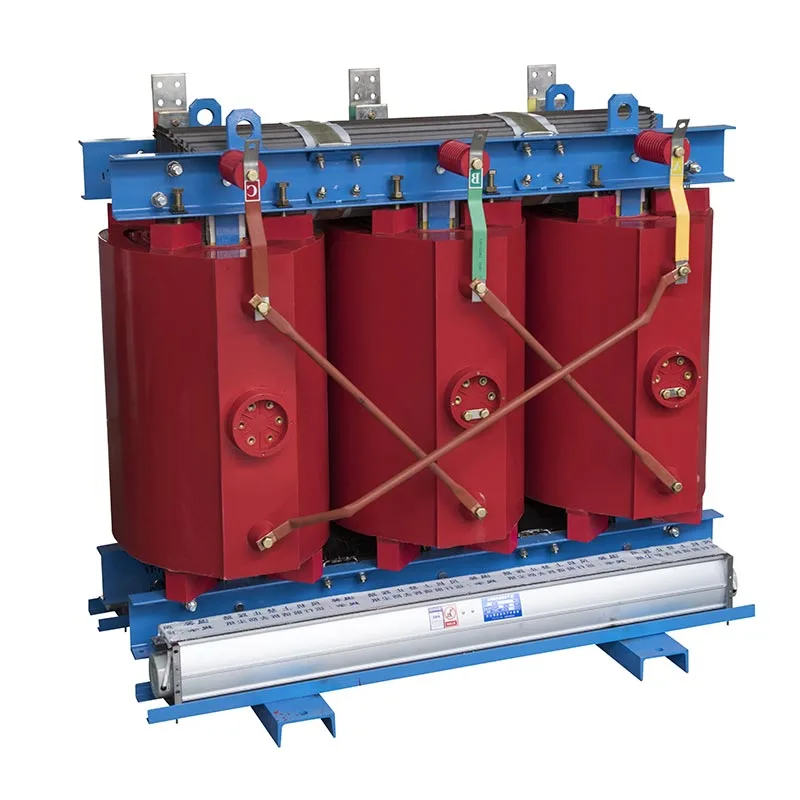

O transformador trifásico tipo seco Usune 750kVA é uma unidade de distribuição de energia isenta de óleo que elimina completamente óleo isolante inflamável, dependendo, em vez disso, do ar para isolamento e dissipação de calor. Isto resolve fundamentalmente riscos de segurança associados a transformadores imersos em óleo, como vazamentos de óleo, incêndios e poluição. Aproveitando linhas de produção padronizadas e rigoroso controle de qualidade do material de entrada, otimizamos o núcleo e o enrolamento estruturas para equilibrar segurança, eficiência energética e facilidade de instalação. O equipamento garante estabilidade e longo prazo operação em plena carga e demonstra adaptabilidade ambiental excepcional. Como principal fornecedor de energia equipamentos de distribuição, a Usune fornece soluções de transformadores do tipo seco altamente estáveis para clientes tanto domésticos e mercados internacionais.
O transformador trifásico do tipo seco de 750kVA utiliza materiais de isolamento resistentes a altas temperaturas e não contém óleo isolante; conseqüentemente, não sofre vazamentos de óleo, incêndios ou explosões durante sobrecarga ou condições de curto-circuito. Elimina a necessidade de instalações auxiliares, como poços de petróleo ou firewalls, reduzindo significativamente os custos de infraestrutura e de investimento relacionados à segurança para a sala de distribuição.
A operação não gera óleo residual e não emite gases nocivos. Permite a instalação interna direta sem o necessidade de equipamentos de recuperação de óleo residual, atendendo plenamente aos rigorosos padrões de conformidade ambiental exigidos para hospitais, escolas e metrôs.
O núcleo de aço silício laminado otimizado e a estrutura de enrolamento compacta minimizam efetivamente vibração, resultando em baixo ruído operacional. Os níveis de descargas parciais são rigorosamente controlados nos âmbitos doméstico e padrões internacionais para prevenir o envelhecimento do isolamento, garantindo décadas de operação estável e contínua.
Construída com núcleos de aço silício de grão orientado de alta qualidade, a unidade apresenta desempenho sem carga e perdas de carga em comparação com transformadores padrão. A operação a longo prazo reduz efetivamente o consumo de energia e reduz custos operacionais relacionados à eletricidade para a empresa.
Apresenta uma estrutura isolada a ar e naturalmente resfriada a ar que elimina a necessidade de óleo isolante periódico teste ou substituição. A manutenção de rotina requer apenas simples remoção de poeira e inspeções, resultando em economias substanciais em custos de mão de obra e peças sobressalentes durante o ciclo de vida do equipamento.
Opera de forma confiável em temperaturas ambientes que variam de -20°C a +40°C. É adequado para ambientes internos caracterizado por alta umidade, altitudes de até 1.000 metros e condições de poeira, tornando-o ideal para trabalhos especializados locais como porões, túneis, enfermarias médicas estéreis e edifícios educacionais.
O transformador trifásico tipo seco de 750kVA é compacto e leve, minimizando o espaço necessário na fonte de alimentação sala de distribuição. Alças de elevação padrão e terminais pré-configurados facilitam o transporte e a elevação, de forma eficaz encurtando o cronograma de instalação.
O transformador tipo seco trifásico Usune 750kVA consegue transformação de tensão e transmissão de energia com base em o princípio da indução eletromagnética. Sua lógica operacional central é a seguinte:
1. A corrente alternada (CA) que flui através do enrolamento primário gera um fluxo magnético alternado periódico dentro do núcleo de ferro laminado;
2. O fluxo magnético alternado permeia o enrolamento secundário, induzindo uma força eletromotriz alternada (EMF) na bobina secundária através de indução eletromagnética;
3. Com base na relação de espiras entre os enrolamentos primário e secundário, a tensão CA é aumentada ou diminuída para facilitar a transmissão de energia. Ao contrário dos transformadores imersos em óleo, esta unidade utiliza ar como meio primário para isolamento do enrolamento e do núcleo, bem como dissipação de calor, eliminando a necessidade de óleo isolante líquido. Calor gerado durante a operação é dissipado por convecção natural ou resfriamento por ar forçado; o processo é seguro e livre de riscos, garantindo transformação de tensão e transmissão de energia confiáveis.
| Item | Parâmetro Técnico |
| Capacidade nominal | 750 kVA (gama de modelos 30~2500 kVA personalizável) |
| Tensão nominal de alta tensão | 10kV/10,5kV |
| Tensão nominal LV | 0,4kV |
| Frequência nominal | Compatível com frequência dupla de 50/60 Hz |
| Grupo de vetores | Dyn11 |
| Tensão de Impedância | 4%~6%, configuração padrão 6% |
| Item | Parâmetro Técnico |
| Temperatura ambiente | -20℃~+40℃ |
| Altitude aplicável | ≤1000m |
| Umidade relativa | ≤95%, não é permitida condensação |
| Local de instalação padrão | Sala interna de distribuição de energia, porão, espaço subterrâneo |
Um hospital geral de grau A no leste da China substituiu equipamentos antigos imersos em óleo por dois Usune 750kVA trifásicos secos transformadores do tipo para alimentar equipamentos críticos na UTI, centro de imagem e salas de cirurgia.
- Desafios do projeto: Equipamentos tradicionais cheios de óleo apresentavam riscos de incêndio, ruído operacional incomodava o paciente ambiente de cuidados e manutenção de rotina exigiam mão de obra significativa.
- Resultados da Aplicação: A estrutura isenta de óleo atendeu aos rígidos padrões de segurança contra incêndio do hospital; descarga parcial baixa características garantiram a operação estável de equipamentos médicos de precisão; o design livre de manutenção reduziu custos anuais de manutenção em 70%; e o equipamento funcionou sem falhas durante três anos consecutivos.
Uma fábrica de processamento de alimentos em Zhejiang adotou transformadores do tipo seco Usune 750kVA para alimentar máquinas de linha de produção.
- Requisitos do Projeto: Ambiente de produção limpo e livre de óleo; equipamentos energeticamente eficientes; e adequação para condições de oficina empoeiradas.
- Resultados da aplicação: Núcleos de baixas perdas reduziram efetivamente o consumo de energia da planta; a estrutura isolada a ar eliminou o risco de contaminação por óleo em ingredientes alimentícios; e a estrutura de enrolamento resistente à poeira garantiu operação contínua e estável em um ambiente empoeirado.
A1: O modelo padrão é projetado para uso interno, adequado para ambientes em altitudes ≤1000m, temperaturas entre -20°C e +40°C e umidade ≤95% (sem condensação). Para uso externo, invólucros de proteção e à prova de chuva as estruturas podem ser personalizadas para atender às condições externas complexas.
A2: Comparado aos transformadores imersos em óleo, este produto elimina a necessidade de trocas de óleo, testes de óleo e óleo limpeza de fossa, classificando-o como equipamento livre de manutenção. No entanto, recomenda-se inspeções trimestrais para verificar para acúmulo de poeira nos enrolamentos, estanqueidade dos terminais e fluxo de ar de ventilação; impedindo o fluxo de ar induzido por poeira o bloqueio ajuda a manter a dissipação de calor e prolonga a vida útil do equipamento.
A3: As unidades Usune vêm como padrão com o grupo vetorial Dyn11, apresentando baixa impedância de sequência zero e forte capacidades para suprimir desequilíbrios e harmônicos de carga trifásica, estabilizando assim a tensão de saída de 0,4kV. Eles são adequados para aplicações com cargas monofásicas significativas, como hospitais, edifícios comerciais, e fábricas – minimizando efetivamente o impacto das flutuações de tensão em equipamentos sensíveis.
