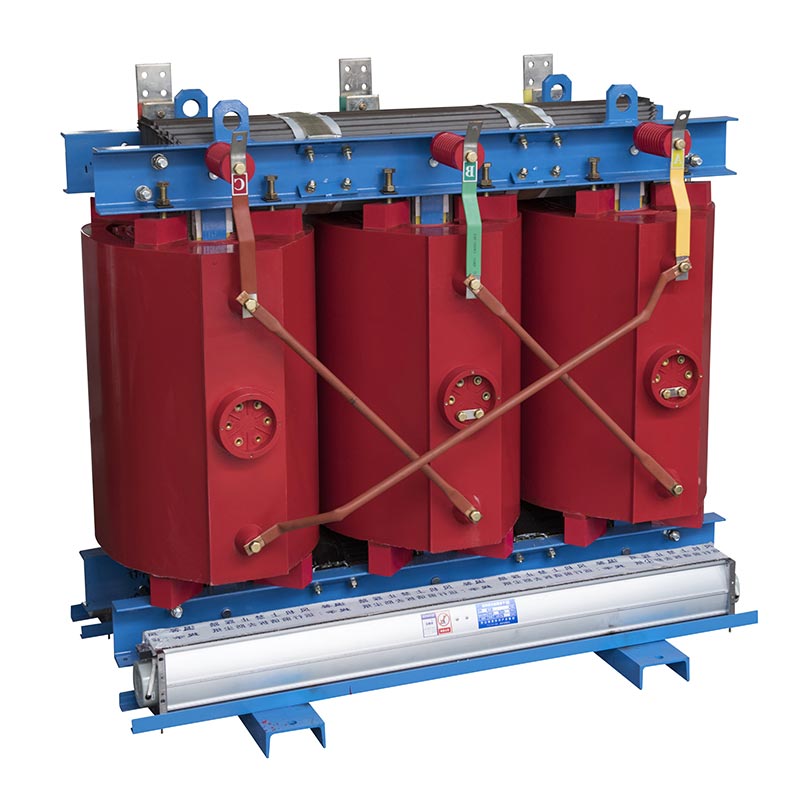

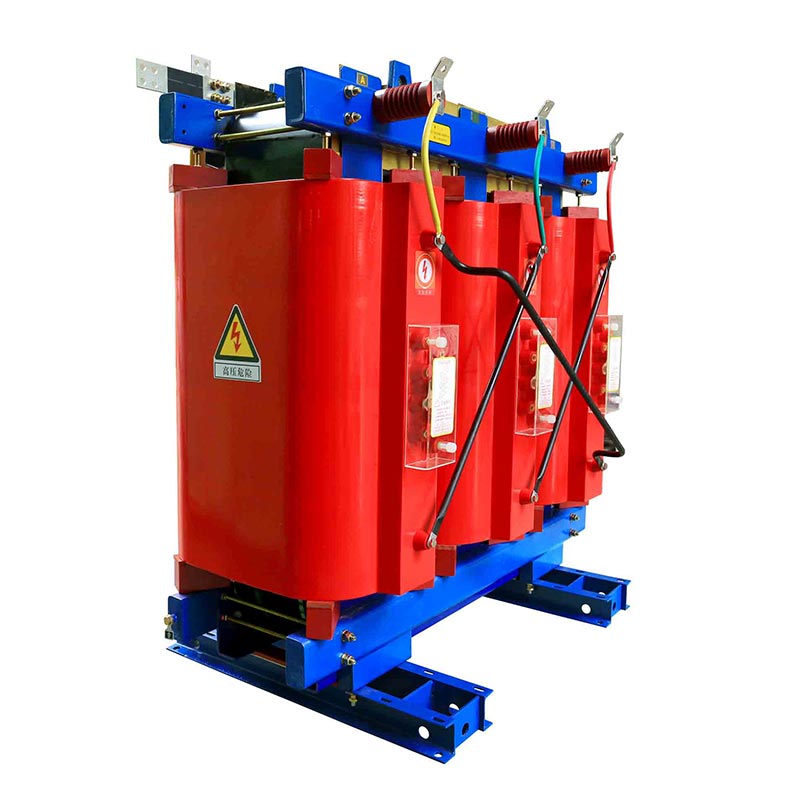

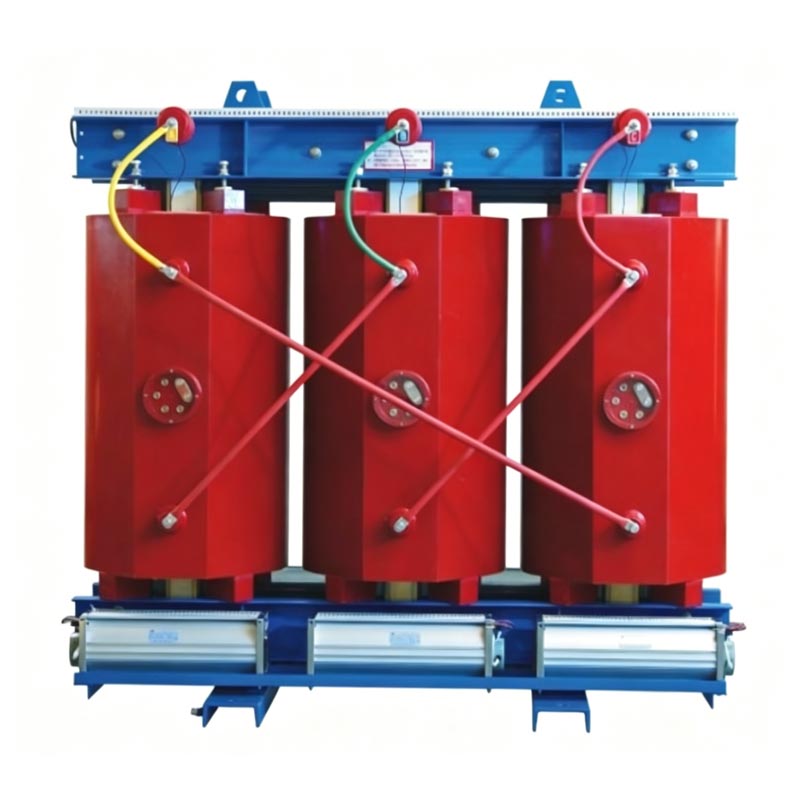

O transformador de distribuição do tipo seco de 13,8kV 250kVA da Usune Electric é uma unidade de distribuição de energia isenta de óleo. Seus enrolamentos apresentam uma estrutura de resina epóxi fundida a vácuo, contando com ar para isolamento e dissipação de calor, completamente assim eliminando riscos de segurança associados a transformadores imersos em óleo, como vazamentos de óleo, incêndios e explosões.
Como fornecedor global confiável para projetos de distribuição de energia interna, a Usune otimizou o núcleo e o enrolamento estruturas para alcançar baixas perdas, baixo ruído e baixa descarga parcial. A unidade foi projetada para suportar alta umidade, poeira e ambientes operacionais subterrâneos fechados. Não requer poços de contenção de óleo ou isolamento contra incêndio salas, oferecendo uma solução segura e ecológica para transformação de tensão estável e de longo prazo. Com uma faixa de capacidade de 30–2500kVA, o produto é compatível com sistemas de fornecimento de energia para aplicações comerciais, médicas, de trânsito ferroviário e instalações industriais.
O transformador de distribuição tipo seco de 13,8kV 250kVA é adequado para complexos comerciais, edifícios de escritórios, hospitais, instituições educacionais, fábricas, subestações de metrô e qualquer local interno de distribuição de energia que exija altos padrões de segurança contra incêndio.
Os enrolamentos utilizam materiais de isolamento resistentes a altas temperaturas e a unidade não contém óleo isolante. Isso não pegará fogo, explodirá ou vazará líquido durante falhas de sobrecarga, eliminando a necessidade de proteção contra incêndio adicional salas de isolamento.
Não há risco de contaminação do óleo e nenhum gás prejudicial é liberado durante a operação normal ou falha condições. Pode ser instalado diretamente em ambientes internos sem instalações de tratamento de óleo, atendendo às normas ambientais para edifícios verdes e instalações médicas.
Estruturas otimizadas de núcleo e enrolamento resultam em baixa vibração e ruído operacional. Excelente controle de parcial os níveis de descarga retardam o envelhecimento do isolamento e prolongam a vida útil geral da unidade.
O núcleo de ferro utiliza chapas de aço silício de alta qualidade, resultando em menores perdas sem carga e de carga; longo prazo a operação reduz significativamente os custos de eletricidade para edifícios e fábricas.
Apresentando uma estrutura isolada e refrigerada a ar, elimina a necessidade de substituição periódica do óleo de isolamento ou testes; apenas é necessária uma simples limpeza de rotina, reduzindo drasticamente os custos de mão-de-obra e materiais para operação e manutenção.
Adequado para temperaturas ambientes de -20°C a +40°C, altitudes ≤1000m e umidade relativa ≤95% (sem condensação). Resistente à umidade e à poeira, tornando-o ideal para espaços subterrâneos e ambientes industriais costeiros úmidos.
Menor volume e menor peso para a mesma capacidade; ocupa espaço mínimo na sala de distribuição de energia, facilita o transporte e o içamento e reduz o escopo dos trabalhos de engenharia civil no local.
O transformador de distribuição tipo seco Usune 13,8kV 250kVA opera com base no princípio da indução eletromagnética:
1. A corrente alternada (CA) é alimentada no enrolamento primário de alta tensão, gerando fluxo magnético alternado dentro do
núcleo de ferro;
2. O fluxo magnético alternado passa pelo enrolamento secundário, induzindo força eletromotriz no enrolamento de baixa tensão
bobina via indução eletromagnética;
3. A transformação de tensão entre 13,8kV e 0,4kV é obtida com base na relação de espiras entre o primário e o
enrolamentos secundários, permitindo a transmissão de energia.
Diferença chave dos transformadores imersos em óleo: O ar serve como único meio de isolamento e dissipação de calor entre os enrolamentos e o núcleo de ferro; não há óleo isolante líquido. Depende do resfriamento natural do ar para dissipação de calor (com ventiladores de ar forçado disponíveis para condições de carga pesada), garantindo uma conversão de energia segura e estável.
| Item | Parâmetro Técnico Padrão |
| Faixa de capacidade nominal | 30~2500 kVA (modelo personalizado de 250kVA para este produto) |
| Classificação de alta tensão | 10kV/10,5kV/13,8kV |
| Baixa tensão nominal | 0,4kV |
| Frequência nominal | 50 Hz / 60 Hz duplo opcional para mercados globais |
| Grupo de vetores | Dyn11 |
| Tensão de Impedância | 4%~6%, configuração padrão 6% |
| Item | Parâmetro Técnico Padrão |
| Temperatura ambiente operacional | -20℃ ~ +40℃ |
| Altitude máxima aplicável | ≤1000m |
| Umidade relativa permitida | ≤95%, sem condensação na superfície |
| Condição obrigatória de instalação | Ambiente interno |
A sala de distribuição subterrânea era fechada e úmida com rigorosos requisitos de segurança contra incêndio; o projeto selecionado o transformador tipo seco Usune 250kVA. Operou continuamente durante três anos sem vazamentos de óleo ou alarmes de descarga, eliminando o risco de incêndios subterrâneos associados a transformadores cheios de óleo e reduzindo carga de trabalho de manutenção de rotina em 90%.
O equipamento alimenta salas de cirurgia, UTIs e sistemas de imagens médicas. Seu design isento de óleo elimina riscos de incêndio nas áreas médicas; a operação de baixo ruído garante o conforto do paciente, enquanto o design livre de manutenção reduz o carga de trabalho da equipe de manutenção elétrica do hospital.
A oficina funciona com carga total 24 horas por dia em um ambiente com muita poeira, utilizando múltiplos Usune 250kVA transformadores para apoiar linhas de produção automatizadas. Núcleos de baixa perda reduzem os custos de eletricidade e o tamanho compacto economiza espaço na sala de distribuição de energia e o isolamento à prova de poeira garante uma fonte de alimentação estável para precisão equipamento.
R: Os modelos padrão são projetados apenas para instalação interna. No entanto, se for necessária instalação externa, Usune oferece soluções personalizadas com gabinetes externos com classificação IP54 para garantir uma operação segura em ambientes externos.
R: Os enrolamentos Usune apresentam resina epóxi fundida a vácuo, proporcionando isolamento sólido. Isso resulta em descarga parcial métricas muito superiores às dos transformadores do tipo seco de enrolamento aberto, bem como aumento de umidade e poeira resistência, tornando-os ideais para ambientes agressivos, como instalações subterrâneas, hospitais e locais com alta umidade áreas.
R: Sim. Usune suporta comutadores de derivação fora de circuito personalizados no lado de alta tensão para acomodar tensão flutuações em diversas redes nacionais; as unidades são compatíveis com frequências de 50 Hz e 60 Hz e atendem padrões de fornecimento na Ásia, nas Américas e na Europa.
