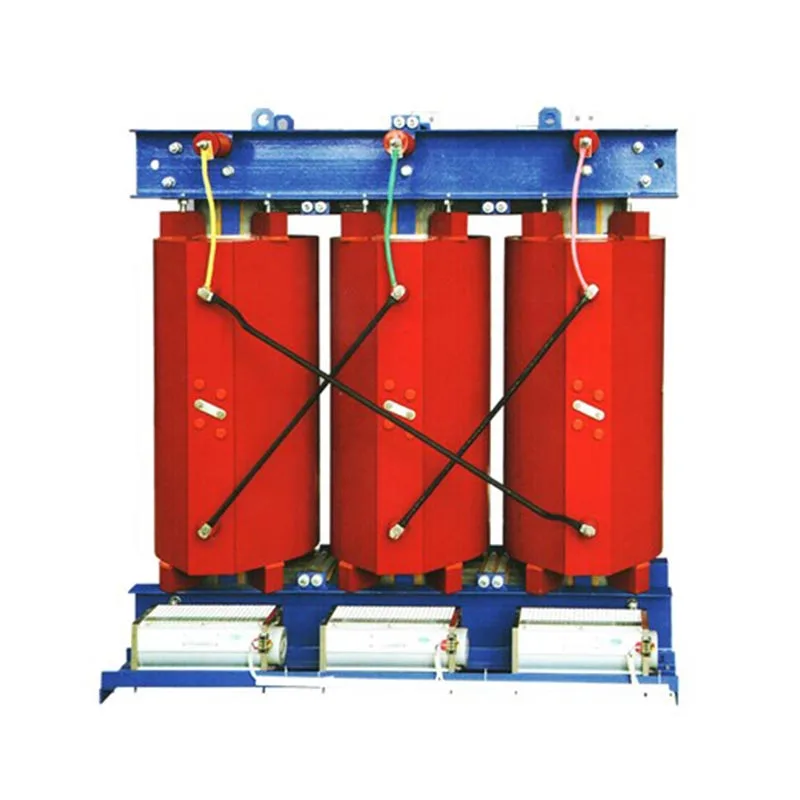

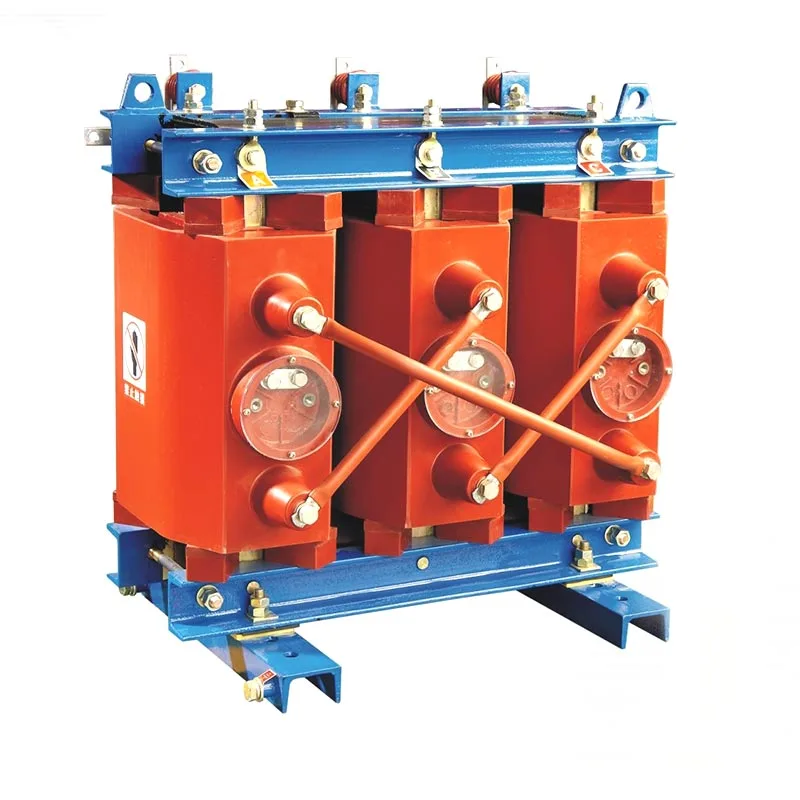

O transformador tipo seco de resina epóxi Usune 630kVA é um transformador de distribuição isento de óleo projetado para energia interna cenários de fornecimento que exigem altos padrões de segurança. Possui enrolamentos de alta e baixa tensão encapsulados em resina epóxi resistente a altas temperaturas e depende do ar para isolamento e dissipação de calor. Este projeto elimina fundamentalmente os riscos de segurança associados a transformadores imersos em óleo - como vazamentos de óleo, incêndios e explosões – e garante emissão zero de gases nocivos durante a operação.
Adequado para ambientes internos complexos caracterizados por alta umidade, poeira ou grandes altitudes, este equipamento é amplamente utilizado em hospitais, escolas, estações de metrô, complexos comerciais e plantas industriais. A classificação de 630kVA é uma especificação convencional para aplicações de energia de pequeno a médio porte, equilibrando capacidade de fornecimento de energia, instalação requisitos de espaço e eficiência energética; é uma escolha preferida tanto para novas instalações como para modernização de sistemas internos de distribuição de energia.
Ele utiliza materiais de isolamento de resina epóxi resistentes a altas temperaturas Classe F e não contém óleo isolante. Mesmo sob condições extremas, como sobrecargas ou curtos-circuitos, a unidade não pegará fogo, explodirá ou vazará. É a alta classificação de segurança está em total conformidade com os rigorosos regulamentos de segurança contra incêndio para edifícios públicos e subterrâneos espaços.
A operação não envolve contaminação de óleo ou liberação de gases tóxicos/nocivos. Não requer poços de petróleo dedicados ou barreiras de isolamento contra fogo e podem ser instaladas diretamente em ambientes internos, reduzindo efetivamente os custos de engenharia civil e alinhando-se com as tendências da indústria em direção ao desenvolvimento de baixo carbono e ecologicamente correto.
Estruturas otimizadas de enrolamento de núcleo e folha reduzem significativamente o ruído de vibração magnética e parcial interno níveis de descarga. Isto evita o envelhecimento do isolamento causado pela erosão elétrica, garantindo uma operação estável e contínua há mais de 20 anos.
O núcleo de ferro é construído a partir de chapas de aço silício de grãos orientados de alta qualidade, reduzindo efetivamente a carga sem carga e perdas de carga. Para projetos comerciais e industriais que envolvem operação de longo prazo, isso reduz significativamente consumo de energia e melhora as taxas de utilização de energia elétrica.

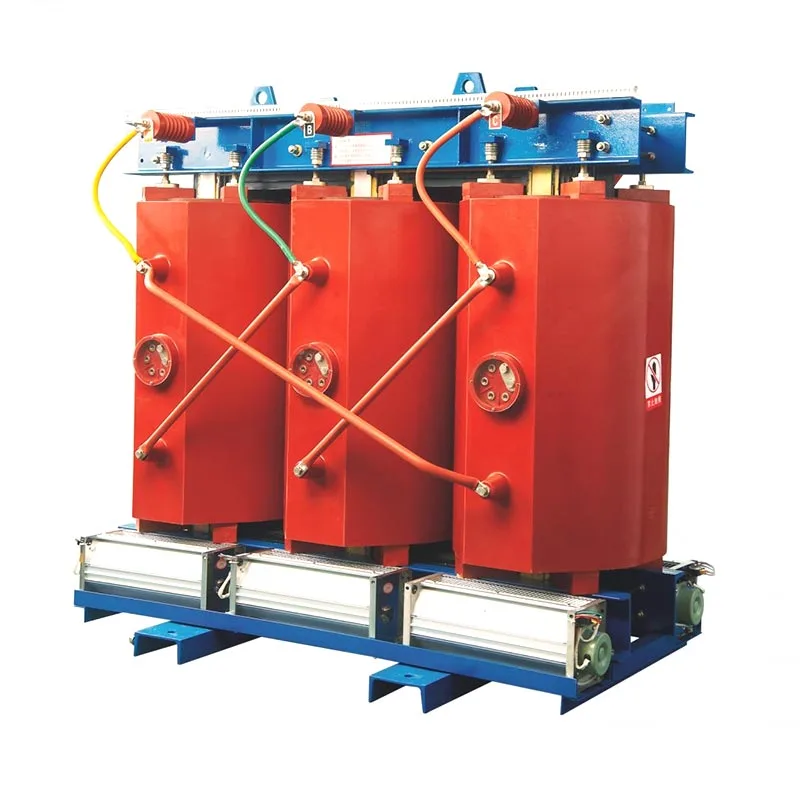

O transformador tipo seco de resina epóxi de 630kVA utiliza isolamento de ar e uma estrutura de resfriamento de ar natural ou forçado. Elimina a necessidade de substituição, teste ou filtração periódica de óleo isolante; manutenção de rotina requer apenas remoção e limpeza simples de poeira, reduzindo drasticamente os custos de mão de obra e material para operações.
Ele opera de forma estável em temperaturas ambientes que variam de -20°C a +40°C, em altitudes de até 1.000 metros, e em umidade relativa de ≤95% (sem condensação). É adequado para ambientes operacionais complexos, como subterrâneos túneis, plantas industriais empoeiradas e enfermarias médicas com alta umidade.
A unidade é compacta e leve, ocupando espaço mínimo na sala de distribuição de energia. É modular, a estrutura padronizada facilita o transporte e a elevação, enquanto o processo de montagem no local é simples, não requer nenhuma infra-estrutura complexa de apoio à engenharia civil.
O transformador tipo seco de resina epóxi Usune 630kVA opera com base no princípio da indução eletromagnética. Apresentando um isolamento isento de óleo e uma estrutura de dissipação de calor - distintamente diferente do tradicional imerso em óleo transformadores - sua operação ocorre da seguinte forma:
1. A corrente alternada (CA) entra no enrolamento primário, gerando um fluxo magnético alternado em constante mudança dentro do núcleo de ferro laminado;
2. O fluxo magnético alternado penetra no enrolamento secundário, induzindo uma força eletromotriz alternada (EMF) na bobina secundária através de indução eletromagnética;
3. Com base na relação de espiras entre os enrolamentos primário e secundário, a tensão CA é aumentada ou diminuída para alcançar transmissão de energia estável;
4. Usando o ar como meio de isolamento e dissipação de calor, os enrolamentos e o núcleo dissipam o calor por meio natural ventiladores de convecção ou de ar forçado, executando com segurança a conversão de tensão e transmissão de energia.
| Item | Norma Técnica |
| Capacidade nominal | 30~2500 kVA (modelo padrão de 630 kVA) |
| Tensão nominal de alta tensão | 10kV/10,5kV |
| Tensão nominal de baixa tensão | 0,4kV |
| Frequência nominal | Frequência dupla 50/60 Hz |
| Grupo de vetores | Dyn11 |
| Tensão de Impedância | 4%~6%, configuração padrão 6% |
| Item | Norma Técnica |
| Faixa de temperatura ambiente | -20℃~+40℃ |
| Altitude Máxima Aplicável | ≤1000m |
| Umidade relativa | ≤95%, não é permitida condensação |
| Local de instalação padrão | Espaço interno |
Um hospital terciário de grau A em Zhejiang adquiriu dois transformadores Usune de resina epóxi seca de 630kVA para fornecer energia para enfermarias de pacientes e equipamentos médicos de precisão. Aproveitando o produto isento de óleo, resistente ao fogo, de baixo ruído e características de baixa descarga parcial, a solução elimina riscos de incêndio em instalações médicas e evita ruído de pacientes perturbadores, garantindo ao mesmo tempo uma fonte de alimentação estável para equipamentos de precisão, como scanners de tomografia computadorizada e ressonância magnética. O equipamento funcionou de maneira suave e contínua por três anos, sem exigir qualquer tempo de inatividade para manutenção.
Uma linha de metrô de uma cidade chinesa instalou quatro transformadores tipo seco Usune de 630kVA na sala de distribuição de energia de uma estação subterrânea. Enfrentar os desafios dos espaços subterrâneos – como alta umidade, má ventilação, requisitos rigorosos de segurança contra incêndio e espaço de instalação limitado - o produto é perfeitamente adequado para túneis padrões operacionais. Suas vantagens incluem resistência à umidade e poeira, à prova de explosão e retardante de chamas capacidades e tamanho compacto, garantindo uma fonte de alimentação segura para os sistemas auxiliares do metrô.
A1: Primeiro, é totalmente isento de óleo, eliminando riscos de incêndio, explosão e vazamento de óleo; não requer poços de petróleo ou instalações de isolamento contra incêndio, tornando-o adequado para vários ambientes internos fechados. Em segundo lugar, produz zero emissões prejudiciais durante a operação e não requer trocas de óleo ou manutenção relacionada, reduzindo significativamente custos de O&M a longo prazo. Terceiro, seu desempenho de baixo ruído e baixa descarga parcial protege equipamentos médicos e equipamento de precisão automatizado contra interferência de flutuação de tensão, tornando-o uma escolha segura e preferida para áreas de alto tráfego, como escolas, hospitais e metrôs.
A2: Sim. Usune utiliza um processo otimizado de encapsulamento de resina epóxi integral que envolve totalmente os enrolamentos, bloqueando efetivamente a entrada de umidade e poeira. O produto funciona de forma estável em ambientes internos empoeirados com níveis de umidade de até 95% (sem condensação). Para ambientes com níveis extremos de poeira, um invólucro de proteção personalizado pode ser adicionado para aumentar a resiliência ambiental sem comprometer a dissipação de calor.
A3: O modelo padrão suporta operação de dupla frequência (50/60 Hz) e está em conformidade com as especificações da rede na maioria países em todo o mundo. Possui entrada de alta tensão de 10kV/10,5kV e saída de baixa tensão de 0,4kV, utiliza um Dyn11 grupo de conexão e possui uma tensão de impedância padrão de 6%. Para requisitos relativos a tensão específica, parâmetros de impedância ou capacidade, nossa fábrica oferece produção personalizada sob medida para a rede específica especificações do seu projeto.
Perfil e conclusão da marcaEnraizada na China e com mais de uma década de profunda experiência em equipamentos de energia indústria, Zhejiang Usune Electric Co., Ltd. é um fornecedor confiável de transformadores do tipo seco de resina epóxi. Nós implementamos controle de qualidade abrangente ao longo de todo o processo - desde a inspeção da matéria-prima de aço silício recebida materiais até testes de descarga parcial de produtos acabados - garantindo que todos os produtos da série 630kVA atendam padrões internacionais da indústria de energia. Aproveitando vendas diretas da fábrica, designs personalizados e serviços completos suporte técnico pós-venda, fornecemos soluções de subestações internas seguras, energeticamente eficientes e duráveis para projetos comerciais, médicos, de transporte e industriais em todo o mundo.
